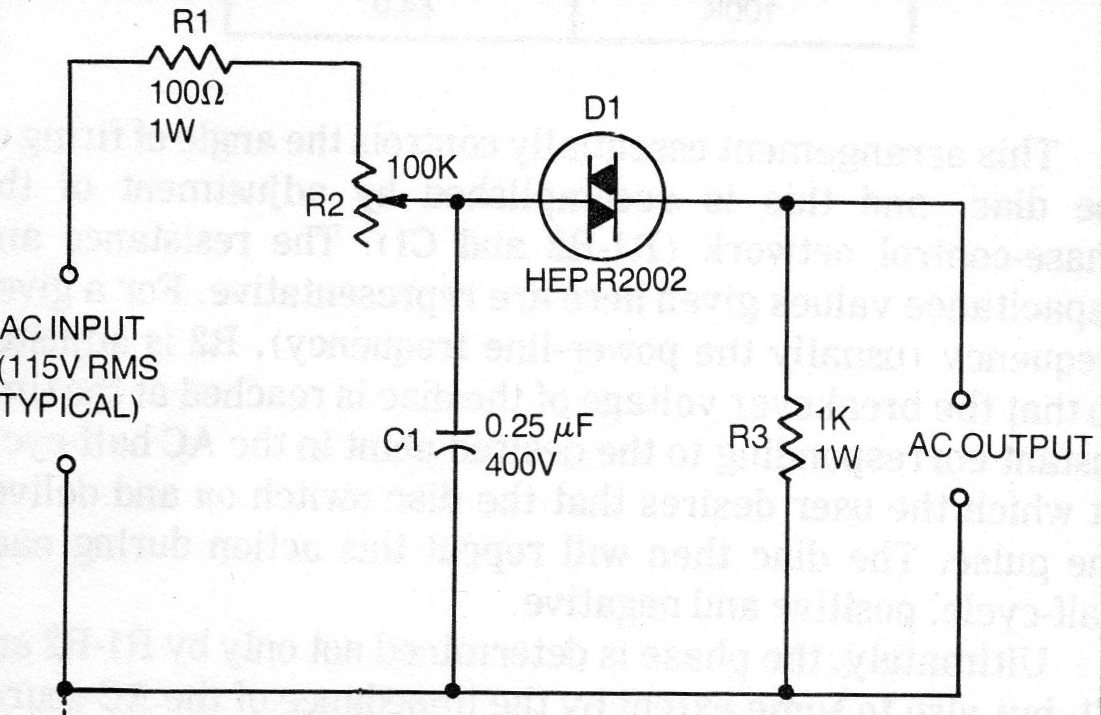

Este circuito é de uma publicação sobre tiristores dos anos 70. Ele consiste num gerador de pulsos cujo ângulo de fase depende do ajuste de R2. Ele pode ser usado como base para um controle de potência. Outros diacs podem ser usados, já que para a maioria dos tipos a tensão de disparo está em torno de 30 V. O circuito também funciona na rede de 220 V com alteração do capacitor C1.
| Clique na imagem para ampliar |
