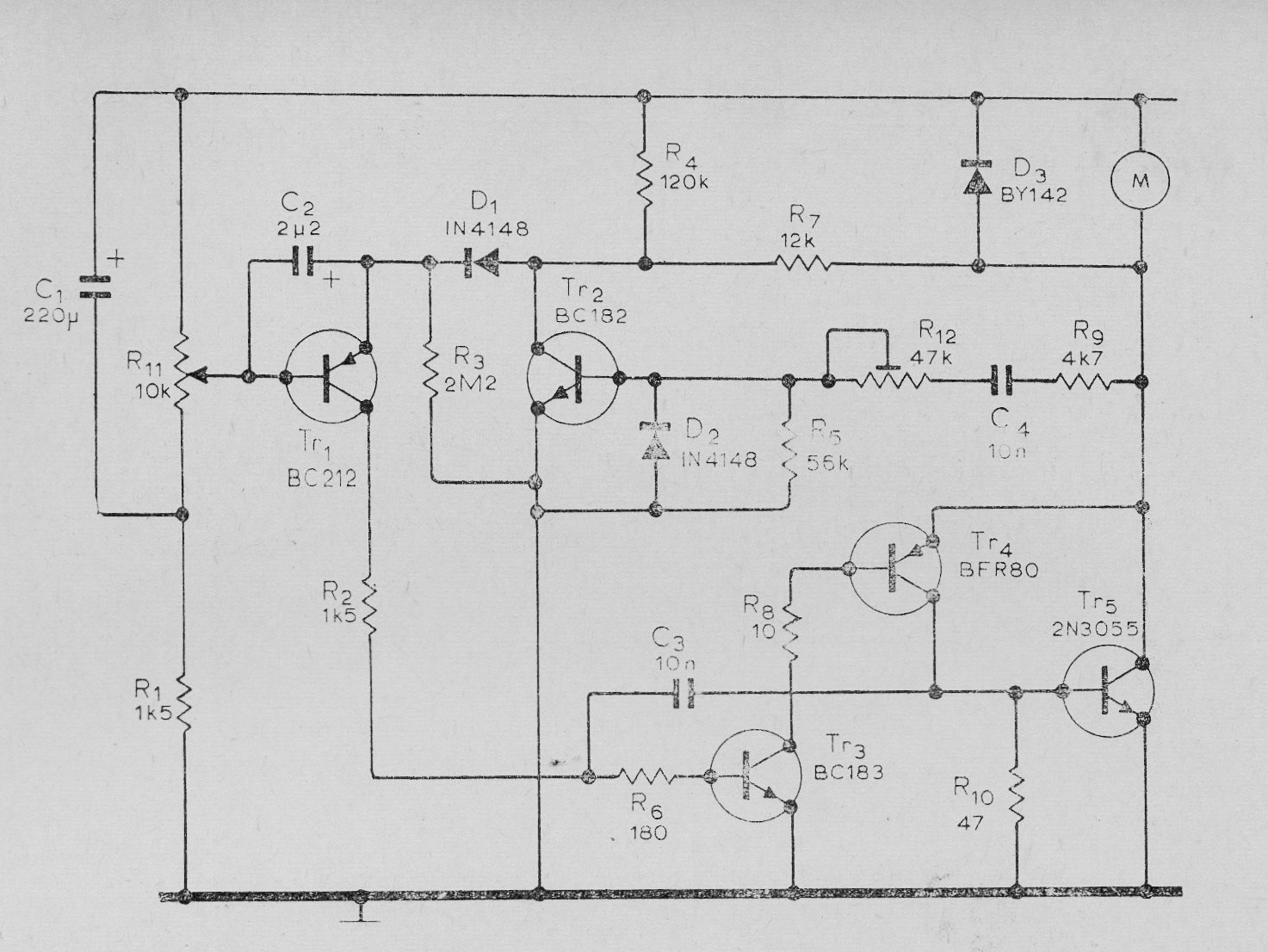

Este controle linear de velocidade para motores de corrente contínua até uns 2 A foi encontrado numa publicação de 1978. O transistor de potência deve ser dotado de radiador de calor e os demais transistores admitem equivalentes. Para o BC212 podemos usa o BC558. Para o BC182 e BC183, podemos usar o BC548 e para o BFR80 podemos usar o BD135. A tensão de entrada é de 12 V.
| Clique na imagem para ampliar |
