Este artigo é de um antigo livro que escrevemos sobre TV e vídeo. O livro dos anos 80 ainda tem por base a TV analógica, mas pode servir de referência para muitos leitores. O livro está disponível no site assim como o curso.
Os circuitos mais críticos de um sistema de TV via satélite são os que trabalham com os sinais de altas frequências.
Temos então os circuitos do LNB e do conversar no alimentador, que operam com sinais na faixa de 950 MHz a 1 450 MHz na saída, mas que recebem sinais de frequências muito mais elevadas. No próprio receptor temos a etapa conversora, que opera com estes sinais de 950 a 1 450 MHz fornecendo em sua saída uma frequência fixa de 70 MHz.
Estas frequências extremamente elevadas tornam os circuitos muito críticos quanto à disposição de seus componentes, e o técnico que não possuí conhecimento ou equipamento apropriado não deve sequer pensar em fazer algum reparo ou ajuste em tais circuitos.

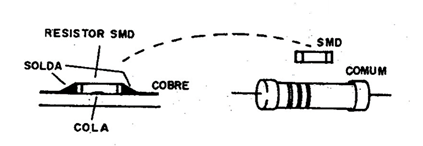

Além disso, a maioria dos sistemas é montado segundo a técnica de SMD (Surface Mouting Devices), em que os componentes são ultraminiaturizados e fixados na placa por meio de máquinas, conforme mostra a figura 1. A substituição de um componente deste tipo deve ser feita com técnicas e ferramentas especiais que os técnicos especializados devem possuir. Estas ferramentas são vendidas em kits que contém componentes comuns de reposição, pinças e demais elementos importantes para o trabalho com componentes tão pequenos.
No entanto, existem problemas simples que você, mesmo não sendo um especialista, pode encontrar e reparar com facilidade, usando apenas instrumentos comuns como, por exemplo, um multímetro.
Damos a seguir uma relação de alguns dos problemas mais comuns encontrados, com o modo de se fazer o diagnóstico.
1. Os receptores em sua maioria possuem indicadores de intensidade de sinal. A indicação deste instrumento pode ser muito útil para a avaliação do funcionamento de um equipamento, principalmente quando ocorre algum problema. Na figura 2 mostramos como fazer as leituras das indicações desses instrumentos.
Uma leitura de sinal alto neste medidor, mas com um televisor sem imagem, indica um problema provável de modulador. Se houver possibilidade de verificar se o sinal está presente nas saídas de áudio e vídeo, esta situação pode ser comprovada. Os moduladores em alguns casos usam componentes comuns e seu reparo pode ser feito com certa facilidade.
2. Se o indicador estiver no zero, isso mostra que não está chegando sinal até ele. Temos diversas causas possíveis para este problema.
Uma delas é o próprio cabo, que pode estar com algum curto interno ou interrupção. Uma maneira simples de se verificar isso é usando um, cabo suplementar, mesmo que mais curto, levando o receptor até perto da antena. Outra causa é que o sinal não esteja saindo do circuito da antena. Uma verificação na alimentação deste circuito, que vai pelo próprio cabo, pode ser feita com o multímetro.
O polarizador e o LNB funcionam com tensões na faixa de 5 a 30 V, e a presença destas tensões pode ser conseguida com facilidade. Finalmente temos a possibilidade de existirem fusível queimados que podem estar impedindo a passagem da alimentação.
3. Perturbações na imagem na forma de ondulações ou mesmo de linhas em forma de retícula podem ser causadas por um modulador com problemas. Linhas onduladas podem ser causadas por interferências captadas pelos cabos, se existirem computadores, estações de FM fortes próximas ou radioamadores.
Na figura 3 mostramos o que ocorre quando o circuito capta estes sinais pelo cabo.
Para sanar o defeito verifique se não existem conexões defeituosas no cabo de sinal, principalmente referentes às malhas externas que servem de blindagem.
4. Sinal saturado: imagem com cores carregadas. Este problema pode ser devido a um sinal muito forte do modulador ou da saída de vídeo. Deve ser usado um atenuador ou então feita uma verificação na compatibilidade de sinal entre o receptor e o televisor.
Problemas comuns com os cabos:
Os cabos são importantes na transmissão do sinal, garantindo a melhor qualidade de recepção. Apresentamos a seguir alguns problemas que podem ocorrer com os cabos e que afetam a qualidade da recepção.
1. Tipo incorreto - um cabo impróprio para a função pode causar perdas e reflexões que resultam numa recepção deficiente, com chuviscos, fantasmas ou ainda cores esmaecidas.
2. Percursos muito longos - um cabo muito comprido pode ter perdas que afetam a qualidade da imagem.
3. Interrupções do cabo - na instalação podem ocorrer problemas como cortes, curtos causados por prendedores mal colocados, esmagamentos, etc. O resultado é que o percurso do sinal pode ser afetado ou mesmo totalmente interrompido.
4. Curvas acentuadas em cabos - os cabos não podem fazer curvas em ângulos muito fechados, pois isso afeta sua impedância causando reflexões e perdas.
O resultado é da recepção. A verificação do estado de um cabo pode ser feita com o multímetro, medindo-se sua continuidade conforme mostra a figura 4. O multímetro deve ser usado na escala mais baixa de resistências para esta prova.
5. Penetração de água - se o cabo vier por condutos subterrâneos a entrada de água pode causar problemas caso ele fique impregnado ou ocorra a penetração por cortes ou falhas.
