MARCA: Philco
DEFEITO: Tela cheia de listras escuras horizontais. Som normal.
AUTOR: Hermes H. de Souza Vieira - Pelotas — RS
RELATO:

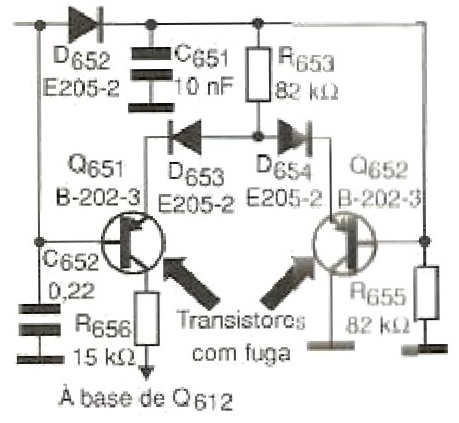

Inicialmente conferi as tensões na fonte de alimentação nos pontos indicados pelo diagrama, encontrando-as todas normais. Como não foi detectada nenhuma alteração na fonte, parti para uma análise geral dos componentes do oscilador e da salda vertical. Medi as tensões no circuito integrado IC681 (I353) pinos 2 e 3, que se revelaram normais. Testei todos os diodos, capacitores e resistores deste circuito, principalmente os ligados ao IC 681, Os testes não mostraram nada de anormal, mas ao verificar os transistores, encontrei com o multímetro uma fuga acentuada em Q651 (B202-3). Checando Q652 também encontrei uma pequena fuga, mas como esses dois transistores estão interligados através dos diodos D653 e D654, por medida de precaução, resolvi substituir o par de transistores. Com isso, o aparelho voltou a funcionar normalmente.
