Este artigo se destina aos leitores que desejam trabalhar com equipamentos de TV e vídeo antigos, fazendo sua recuperação ou reparo. O artigo é uma adaptação de um livro que publicamos na década de 90 e que estará disponível em nosso site.
Muitos de nossos leitores já estão acostumados a interpretar diagramas, conhecendo os símbolos dos principais componentes e suas especificações.
No entanto, os diagramas de TV e vídeo são mais complexos que os de montagens mais, simples, como as realizadas por amadores. Normalmente, os diagramas trazem uma quantidade muito grande de informações, que vão além do simples valor do componente e do que ele é.
Sabendo interpretar essas informações adicionais o técnico terá mais facilidade em chegar a um eventual problema de funcionamento ou ainda fazer uma calibração. Damos a seguir algumas informações úteis para a interpretação de diagramas de TV.

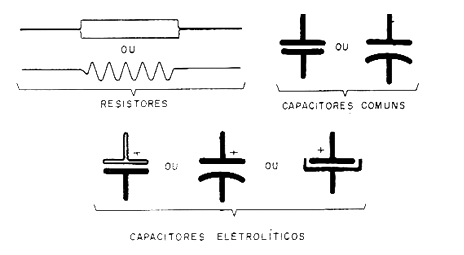

a) Símbolos Conforme a procedência do aparelho pode haver diferença na maneira como são representados os componentes. Um caso comum é o de resistores e capacitores, que têm símbolos que podem variar conforme mostra a figura 1.

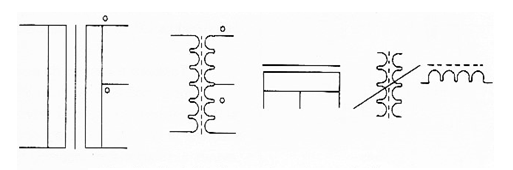

Observe que a simbologia europeia (que é a que adotamos) é diferente da americana. Na figura 2 temos também a simbologia encontrada em muitos diagramas de TV para transformadores e bobinas.
Observe que temos um ponto indicando o "começo" de um enrolamento. Esta indicação é importante em muitas aplicações, pois se houver uma inversão de fase o funcionamento do aparelho será comprometido.

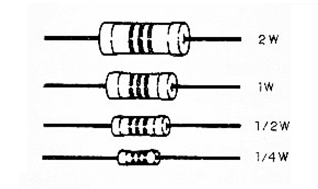

Uma informação adicional importante que encontramos nos símbolos é a relativa a tipos, dissipações e tensões de trabalho. Na figura 3 temos o caso de resistores, em que a simbologia adotada também permite saber qual é a sua dissipação.

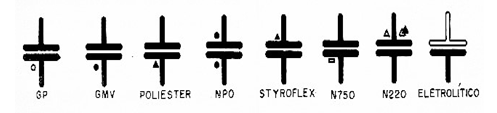

Esta informação é muito importante quando precisamos localizar o componente no aparelho e fazer sua substituição. Para os capacitores também temos uma simbologia que indica o seu tipo e que é mostrada na figura 4.

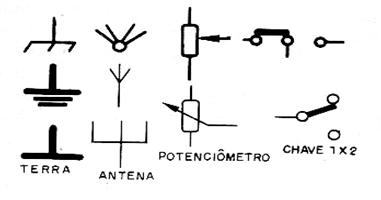

Outros símbolos, como o terra, antena, potenciômetro e chave, que são encontrados nos diagramas de TV e vídeo, são mostrados na figura 5.
Um ponto importante a explicar é o referente a numeração dos componentes. Normalmente, os equipamentos de TV e vídeo são divididos em setores, conforme sua função. Assim, num televisor temos a fonte de alimentação, as Fls de vídeo, o circuito de deflexão vertical, a etapa de áudio etc.
Para separar os componentes usados é comum a adoção de um número inicial que indica em que etapa ele está. Assim, por exemplo, todos os componentes do seletor começam com “4”, enquanto que todos os da fonte começam com “2" e os da saída de áudio com um “6”. Sabemos então que R405 é um resistor do seletor, e não realmente que no televisor tenhamos 405 resistores! Da mesma forma, Q203 é um transistor da fonte, o terceiro, e não que no aparelho tenhamos 203 transistores!

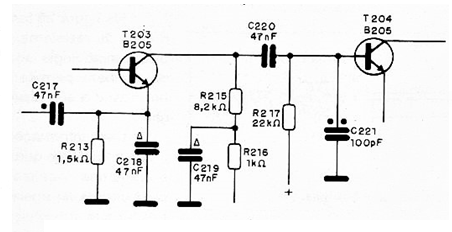

Na figura 6 temos um setor em que todos os componentes começam pelo mesmo número, para dar uma ideia do uso desta numeração.

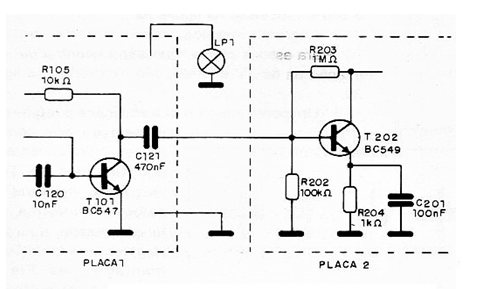

Também é comum que se indique em qual placa do aparelho os componentes se encontram. Um aparelho de vídeo ou um TV podem ter mais de uma placa de circuito impresso, e examinando um diagrama é sempre importante para o técnico saber em que placa se encontra determinado componente. Assim, nos diagramas as placas podem ser delimitadas por linhas tracejadas, como a da figura 7.
Veja que neste diagrama a lâmpada indicadora LP1 está fora da placa.
b) Tensões e formas de onda
Para a reparação é muito importante sabermos que tensão devemos encontrar num certo ponto do circuito. Usando um multímetro podemos medir a tensão no local e conferir. Se ela estiver errada será um bom indicativo de que estamos perto da causa de um problema.

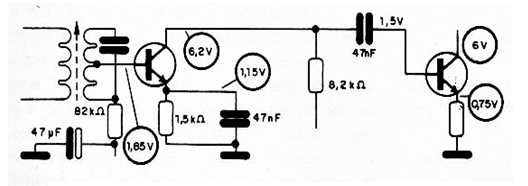

Estas tensões são indicadas da forma mostrada na figura 8, na maioria dos diagramas.
Nos cantos do diagrama podem ser também encontradas indicações de que tipo de instrumento foi usado na obtenção de tais valores, pois um multímetro de menor sensibilidade, por exemplo, pode dar outros resultados para a medida, sem que isso signifique que o circuito esteja ruim.

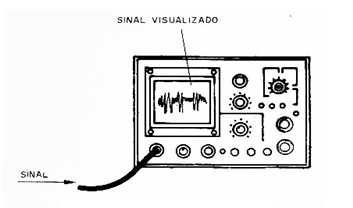

As formas de onda, por outro lado, são muito importantes para o técnico que faz uso de um osciloscópio na reparação. O osciloscópio é um aparelho de enorme utilidade no trabalho de reparação de equipamentos de vídeo. Conforme mostra a figura 9, ele permite a visualização da forma de onda de um ou mais sinais em qualquer ponto do circuito.
Pela observação da forma de onda e comparação com o original, conforme mostra a figura 10, é possível chegar muito mais facilmente à causa de um problema.
Na verdade, os manuais da maioria dos fabricantes indicam como fazer as calibrações do aparelho utilizando um osciloscópio. Embora o osciloscópio seja um equipamento caro, sua utilidade na oficina é enorme, e compensa o investimento por parte de quem pretende se tornar um profissional da área.
Nas indicações de forma de onda, como mostrado na figura 35, temos também o valor de pico do -sinal e a sua frequência.
Outras Informações
Além das informações vistas temos outras de importância para as quais o futuro técnico deve estar atento. Dentre elas destacamos:
• As tolerâncias dos componentes para resistores e capacitores
• A pinagem de circuitos integrados e bobinas

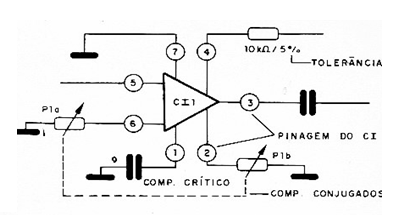

• O caso de componentes conjugados, ou seja, em que se atuando sobre um outro também sofre variações. Para estes dois últimos casos temos a representação na figura 11.
Em quadros junto ao diagrama podem ainda haver informações sobre as unidades usadas, os símbolos para identificar componentes críticos e até mesmo equivalentes.
Em suma, será interessante que você pegue o diagrama de um televisor ou equipamento de vídeo e o examine, procurando reconhecer os componentes e interpretar as suas indicações. Isso será muito bom para treinar sua interpretação.
