Marca: Semp Toshiba
Defeito: Não liga
Autor: Alexandre J. Nário
Relato:

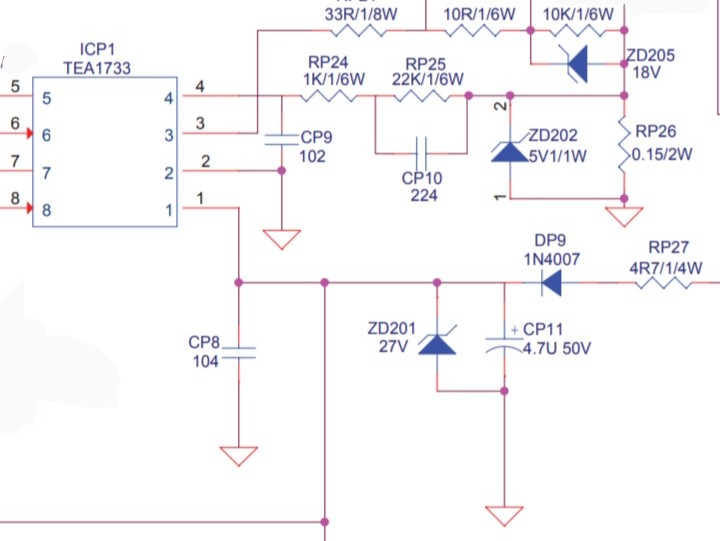

Ao ligar o televisor, pude notar que apenas o LED verde do painel frontal piscava e o aparelho não entrava em funcionamento. Pelas características do defeito apresentado, suspeitei de problemas na placa da fonte chaveada. Fiz uma análise visual no primário da fonte e encontrei o capacitor eletrolítico CP11 (4,7uF/50V) estufado. Retirei o capacitor CP11 do circuito e testei alguns componentes associados. Encontrei o diodo DP9 (1N4007) com fugas no sentido inverso. Realizei a substituição de ambos os componentes e, com isso, o funcionamento do televisor foi restabelecido.
| Clique na imagem para ampliar |
