Marca: Semp Toshiba
Defeito: Liga, aparece a logomarca e desliga em seguida
Autor: Alexandre J. Nário
Relato:

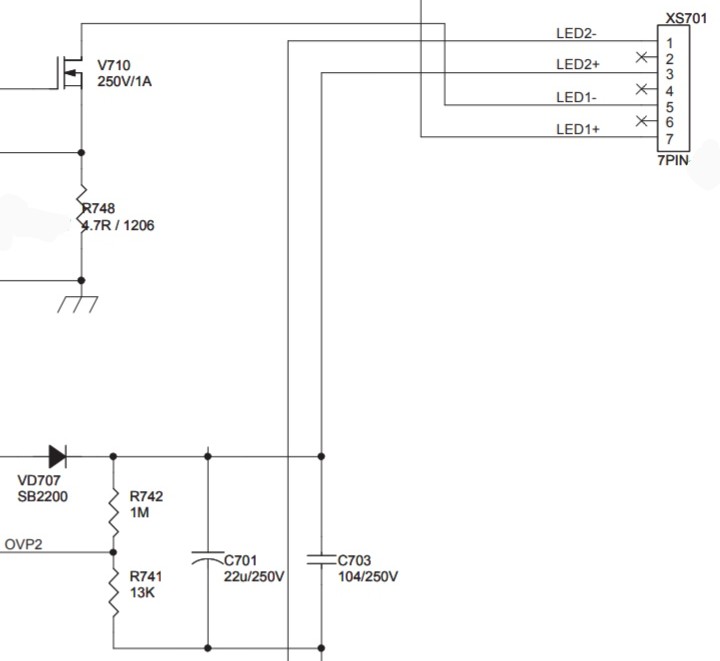

Feita uma análise minuciosa na fonte de alimentação, foi constatado que estava tudo funcionando de forma correta. O próximo passo foi verificar o circuito de controle dos LEDs back light. A tensão no pino 3 do conector XS701, responsável pela alimentação de uma das barras de LEDs da tela do televisor, estava bem acima do normal. Testando os componentes do circuito de controle de corrente das barras de LEDs (OVP1 e OVP2, circuitos de proteção de sobretensão), encontrei o resistor R742 (1MΩ) aberto. Efetuei a troca do resistor e o defeito foi resolvido.
| Clique na imagem para ampliar |
