LOCALIZAÇÂO DE CABOS - Fluke (INS159 )
Um ponto importante do tema conectividade é a integridade dos dados que circulam entre os diversos dispositivos que fazem parte da rede. Para esta finalidade podem existir diversos meios de transmissão que vão desde o uso de cabos comuns até conexões com fibras ópticas e wireless. Neste artigo, a Fluke (www.fluke.com) mostra como usar seus testadores de rede inline da série NetTool II na localização de cabos ou interrupções.

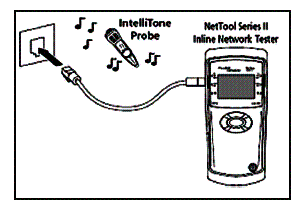

Com estes instrumentos pode-se encontrar e documentar o estado de cabos e comutadores em a necessidade de se desconectar io cabeamento, conforme sugere a figura 1.
![Os instrumentos da série contam com uma prova IntelliTone que produz tons de teste. Os instrumentos da série contam com uma prova IntelliTone que produz tons de teste.](/images/stories/instrumentacao2/ins0159_01.gif)
Para utilizar estes instrumentos o primeiro passo consiste em se começar pela saída de sinal da área (conector) conforme mostra a figura. Seleciona-se no NetTool o ícone e seleciona-se o Cable Toner. Pode-se escolher tanto o sinal de tom na forma digital como analógica. Depois é só selecionar start. Na figura 2 temos o painel do instrumento com a seleção feita.
![Ajustando o instrumento para teste. Ajustando o instrumento para teste.](/images/stories/instrumentacao2/ins0159_02.gif)
Com a ponta de prova Fluke Networks Intellifone digital, vá para a local em que está a tomada e faça a conexão como mostra a figura 1. Com a prova Intelligent Phone pode-se acompanhar o sinal. Os sinais analógicos podem ser acompanhados em cabos adjacentes enquanto que os digitais ficam confinados. Com este procedimento pode-se identificar cabos numa rede ou detectar problemas.

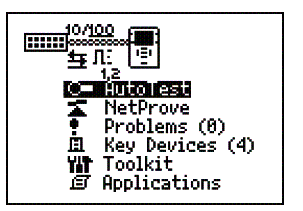

Para descobrir uma porta num comutador, temos o segundo passo que parte do ajuste da função no painel do instrumento que é mostrado na figura 3.
![Identificando portas Identificando portas](/images/stories/instrumentacao2/ins0159_03.gif)

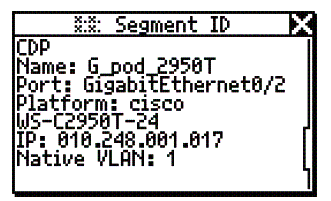

A NetTool utiliza protocolos de descoberta para entender como o comutador funciona e que linha está conectada. NetTool empreda protocolos CDP, EDP e LLDP. Na figura 4 temos a tela de identificação que o instrumento mostra.
![Tela de identificação do instrumento Tela de identificação do instrumento](/images/stories/instrumentacao2/ins0159_04.gif)
Conclusão
Em conectvidade a integridade dos dados é importante e qualquer problema com cabo deve ser descoberto com eficiência. Para esta finalidade, o analisador de redes da Série NetTool da Fluke mostra um recurso extremamente eficiente. Mais informações sobre esta linha e outros produtos de conectividade da Fluke podem ser obtidos no site da empresa.
