Com o procedimento indicado é possível saber se o nível lógico na saída de um circuito CI CMOS é alto (3 a 15 V) ou baixo (0 V). O teste é válido apenas para os casos em que não temos oscilações, ou seja, transições rápidas ou um sinal de determinada frequência. Para este teste precisamos de:
a) Multímetro ou LED e resistor de 1 k ohm
Procedimento

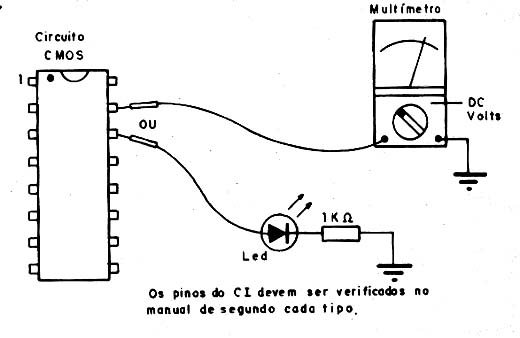

Na figura abaixo temos o modo de se verificar os níveis lógicos num CI CMOS.
* Para o nível alto na saída, o multímetro indica tensão igual a usada na alimentação do circuito, ou seja, entre 3 e 15 V ou então o LED acende.
* Para o nível baixo, a tensão indicada deve ser 0 V e no caso do LED, ele deve permanecer apagado.
* Uma indicação diferente ou o LED com o brilho, muito baixo, ou pisando, indica a presença de sinal não estável, ou oscilações, ou ainda, o circuito está com problemas.
