Com este procedimento podemos verificar se o nível lógico (estático) na saída de um circuito lógico TTL é alto (HI ou 5 V) ou baixo (LO ou 0 V). Para isso precisamos de:
a) Multímetro comum ou LED e resistor de 470 ?
Procedimento

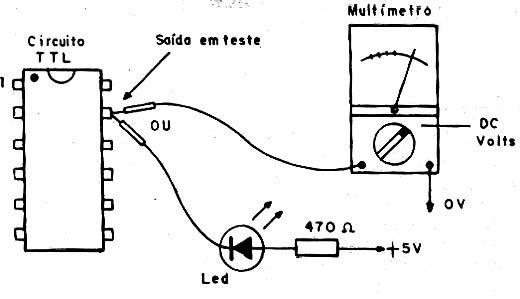

Na figura abaixo temos o modo de se fazer a verificação. Observe que no caso do LED ligamos o positivo da fonte em seu anodo, pois nesta condição, no nível baixo de acionamento, a capacidade de corrente dos circuitos TTL é maior.
* Nível alto - o LED permanece apagado e o voltímetro indica 5 V
* Nível baixo - O LED acende ou o multímetro indica 0 V
* Se o LED acender com brilho intermediário ou o multímetro indicar uma tensão na faixa de 1,5 a 3 V, o circuito pode estar oscilando, ou seja, o sinal do CI está mudando rapidamente de nível.
