A defasagem entre dois sinais senoidais de mesma frequência pode ser medida com o procedimento que descrevemos a seguir. Para ele precisaremos do seguinte instrumental:
a) Osciloscópio de simples traço
Procedimento

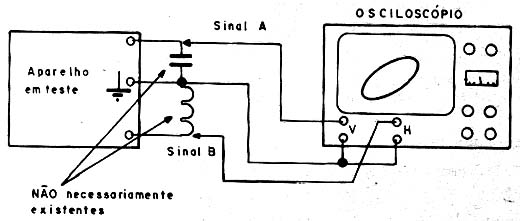

Na figura abaixo temos o modo de se ligar o osciloscópio aos circuitos que geram sinais cuja defasagem deve ser medida.
Depois de aquecido o osciloscópio deve ser ajustado para que sejam observados os sinais da figura abaixo.

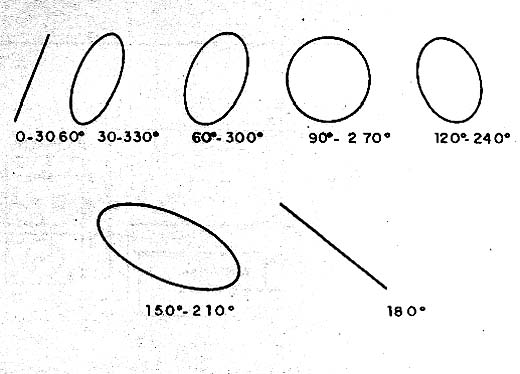

Os diversos ângulos de defasagem das figuras de Lissajous servem de parâmetro para a medida da defasagem.
Se não for possível obter as mesmas figuras, Ou os sinais não têm as mesma freqüência, veja no artigo indicado sobre Figuras de Lissajous como proceder.
