Este procedimento é interessante quando se dispõe de um amplificador de áudio com entrada de baixa impedância, mas de valor desconhecido. Com um simples teste é possível determinar com razoável precisão a impedância de entrada deste circuito, assim como de outros de áudio, desde que o voltímetro usado tenha sensibilidade para indicar o sinal de saída. Para este teste precisamos de:
a) Gerador de áudio (senoidal) ou de funções
b) Voltímetro de áudio ou multímetro
Procedimento

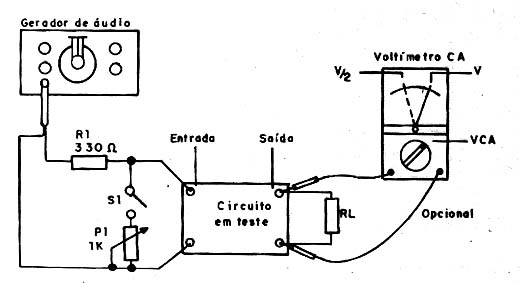

Na figura abaixo temos o modo de se ligar os diversos elementos do circuito para a medida.
Precisaremos ainda do seguinte material adicional:
R1 - resistor de 330 ?
P1 - potenciômetro de 1 k? a 100 k?
S1 - Interruptor simples.
Começamos por ajustar o gerador de sinais para produzir um sinal senoidal de 50 a 100 Hz (baixa frequência é usada para minimizar os efeitos da capacitância do amplificador em teste).
Em seguida, com S1 aberto, abrimos o volume do amplificador e em seguida ajustamos a intensidade do sinal do gerador de sinais até obter a saturação do amplificador, com a leitura máxima de tensão. Não passe do ponto em que ocorre a saturação.
O próximo passo será fechar S1 e ajustar lentamente P1 até que seja lida no voltímetro uma tensão que seja metade do valor obtido com a saturação.
Retirando agora P1 do circuito cuidadosamente para não mudar de posição seu eixo, medimos sua resistência com um multímetro. A resistência medida será a impedância de entrada do circuito em teste.
