A finalidade deste ajuste é levar um televisor analógico ao ponto de sensibilidade máxima. Para ele precisamos de:
* Osciloscópio
* Gerador de padrões conforme o televisor
* Fonte ajustável
Procedimento

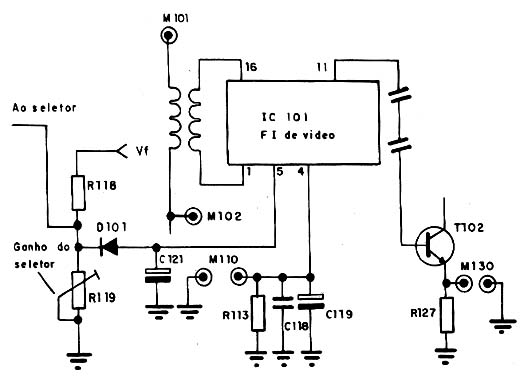

Na figura abaixo temos o modo de se ligar os diversos elementos do teste para sua realização. O televisor tomado como exemplo é o Mod. 361 da Telefunken - antigo - para tipos diferentes, consulte os manuais ou diagrama).
![Ajustando o ganho de um seletor de TV Ajustando o ganho de um seletor de TV](/images/stories/instrumentacao2/ins0116_01.jpg)
Ajustando o ganho de um seletor de TV
* O Osciloscópio é ligado em M130.
* O padrão de barras é ativado e aplicado na entrada de antena do televisor.
* Aplica-se uma tensão de 2 Vpp em M110 e ajusta-se sua tensão até ter uma saída de 2 Vpp em M130.
* Ajusta-se R119 de modo a termos o máximo de amplitude do sinal no osciloscópio.
