Com o procedimento indicado obtemos uma imagem estável num televisor analógico, "amarando" seu sincronismo vertical. Para este ajuste precisamos de:
a) Gerador de padrões PAL-M ou conforme o televisor
Procedimento

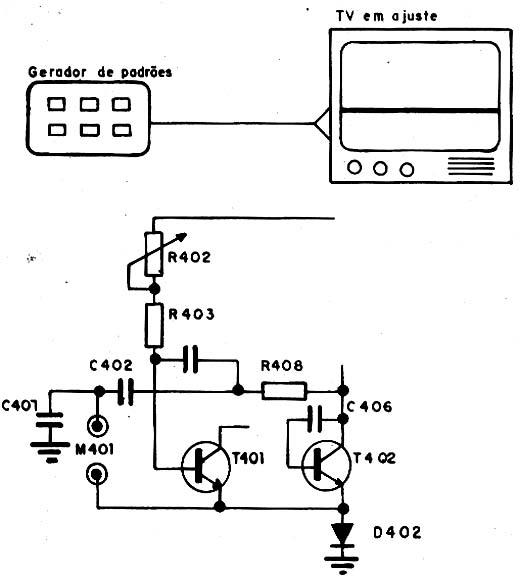

Na figura abaixo temos o modo de se fazer a ligação do gerador ao televisor e um circuito típico de ajuste num televisor antigo transistorizado. Para televisores mais modernos o diagrama ou o manual devem ser consultados para se encontrar os componentes de ajuste.
![Ajustando a frequência vertical de um televisor Ajustando a frequência vertical de um televisor](/images/stories/instrumentacao2/ins0115_01.jpg)
Ajustando a frequência vertical de um televisor
* No oscilador vertical, ajuste R402 (TV Telefunken Mod, 361 tomada como exemplo) até obter uma imagem estável (sem rolar).
* Para este ajuste, recomenda-se colocar os pontos M401 em curto.
