Este procedimento é importante para avaliar a qualidade de um gerador de padrões quanto à forma de onda para o sinal de barras coloridas. Para ele precisamos de:
a) Osciloscópio de simples traço de boa qualidade
Procedimento

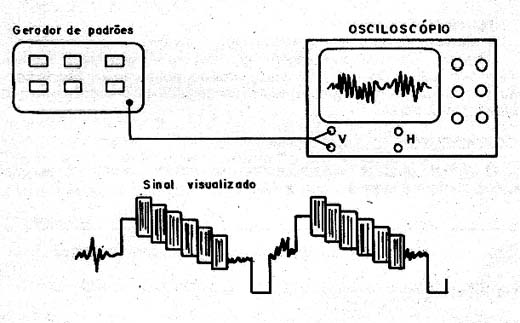

Na figura abaixo mostramos o modo de se ligar o gerador de barras ao osciloscópio para a avaliação.
![Usando o gerador de padrões para visualizar as barras de cores. Usando o gerador de padrões para visualizar as barras de cores.](/images/stories/instrumentacao2/ins0111_01.jpg)
* Ajuste o gerador de padrões para produzir as barras coloridas.
* Ajuste o osciloscópio para ter uma imagem da forma de onda completa
* Deixe o gerador de padrões e o osciloscópio se aquecerem e estabilizarem termicamente por pelo menos 10 minutos antes de fazer a avaliação.
Avaliação
* A saída deve ter a mesma tensão pico a piso que o pulso de sincronismo horizontal. O topo da barra verde deve estar na mesma direção que a face posterior do pulso de sincronismo horizontal. A linha limite inferior da barra magenta deve estar alinhada com o nível da barra branca.
