Com a ajuda de um gerador e padrões quadriculados podemos verificar diversos ajustes de um televisor e realizá-los com precisão. Estes ajustes serão indicados a seguir. Para esta finalidade será necessário o seguinte equipamento:
a) Gerador de padrões com padrão de grades (barras cruzadas)
Procedimento

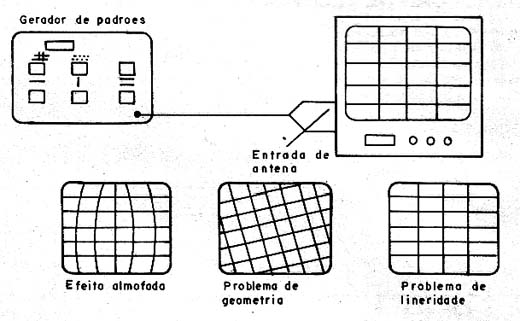

O gerador será ligado na entrada de antena do televisor em teste, conforme mostra a figura abaixo.
![Usando o padrão de grades no ajuste de TV Usando o padrão de grades no ajuste de TV](/images/stories/instrumentacao2/ins0104_01.jpg)
Podemos verificar ou realizar os seguintes ajustes:
a) Convergência
b) Correção do efeito almofada que curva as linhas cruzadas distorcendo a imagem.
c) Geometria do quadro - se as linhas verticais estão perfeitamente na vertical e se as linhas horizontais estão na horizontal. Este posicionamento é ajustado girando-se o Yoke no pescoço do cinescópio.
d) Linearidade de frequência - a separação entre as linhas verticais e horizontais deve ser igual
e) Linearidade de frequência - caso em que as linhas devem ter a mesma intensidade. Se as verticais forem mais fracas que as horizontais, teremos uma má resposta das altas frequências.
