Um instrumento de grande utilidade, para quem não possui um multímetro, é o provador de continuidade. Na verdade, o provador de continuidade complementa o multímetro, pois ele pode dar uma indicação paralela quando aquele instrumento estiver em uso. Se o leitor ainda não tem um Provador de Continuidade, eis sua chance de montar um com poucos componentes de baixo custo.
O estado de muitos componentes e circuitos pode ser avaliado por um simples teste: verifica-se se ele conduz ou não conduz uma corrente elétrica. Em outras palavras, verifica se ele apresenta continuidade.
Para fazer esse teste pode-se usar um multímetro ou ainda um provador de continuidade.
Outras aplicações para este instrumento podem ser encontradas na escola, onde podemos usá-lo para que os estudantes identifiquem condutores e isolantes, testem a continuidade de soluções químicas e até verifiquem a resistência do próprio corpo, conforme sugere a figura 1.
O provador que descrevemos neste artigo usa poucos componentes de baixo custo, tem um consumo muito baixo e pode ser alimentado por 4 pilhas pequenas ou ainda uma bateria de 9 V.
Sua sensibilidade pode ser ajustada o que permite programar a forma como o componente ou circuito vai ser testado.
O circuito fornece um sinal auditivo da continuidade, ou seja, se houver continuidade no circuito em teste ele "apita".
O ajuste de sensibilidade permite programar a resistência que é considerada alta e a que é considerada baixa. Assim, na posição de maior sensibilidade, o circuito apita com resistências menores que aproximadamente 120 k ohms.
Para a posição de menor sensibilidade é preciso que a resistência seja menor que aproximadamente 3 k ohms para que o circuito emita som.
Os valores intermediários são obtidos pelas diversas posições do ajuste de P1.
Como Funciona
Uma das portas do circuito integrado 4093 é ligada como um inversor que dispara quando a resistência entre as pontas de prova ligadas a sua entrada cair para aproximadamente 1/3 do valor da resistência ajustada em P1 e ligada em série com R1.
Quando essa porta disparadora muda de estado ela ativa a segunda porta que está ligada como um oscilador, cuja freqüência é determinada por R2 e C1.
O sinal deste oscilador disparado é amplificador digitalmente e aplicado em contra-fase no transdutor X1. Essa aplicação do sinal significa que, quando a saída de CI-1c está baixa a de CI-1d alta e vice-versa, invertendo a tensão no transdutor tantas vezes quantas sejam dadas pela freqüência do oscilador.
Observe que é preciso usar um transdutor de alta impedância (piezoelétrico) pois o 4093 não tem potência para excitar um alto-falante.
Montagem

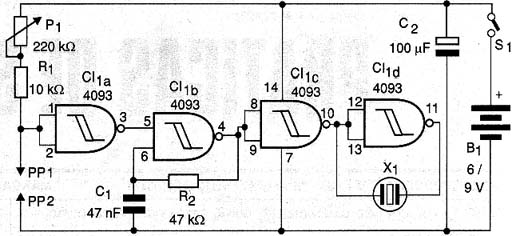

Na figura 2 temos o diagrama completo do provador de continuidade.

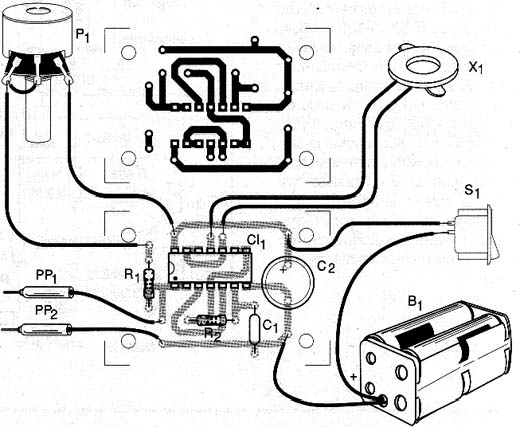

Sua realização prática numa placa de circuito impresso é dada na figura 3.
No entanto, também podemos implementar sua montagem numa matriz de contactos o que é um trabalho ideal para matérias eletivas dos cursos médios ou mesmo para os cursos técnicos.
O transdutor é do tipo piezoelétrico de alta impedância como por exemplo uma cápsula de fone de ouvido.
A posição do circuito integrado deve ser observa e o ajuste de sensibilidade tanto pode ser um trimpot como um potenciômetro montado na caixa que alojará o aparelho.
Essa caixa pode ter a aparência mostrada na figura 4 em que destacamos o controle de sensibilidade e as pontas de prova.
Essas pontas de prova podem ser adquiridas prontas ou improvisadas com preguinhos comuns. O local em que esses pregos são seguros deve ser isolado para que a resistência do corpo não resulte numa falsa indicação de continuidade, principalmente na condição de maior sensibilidade.
Prova e Uso
Basta ligar a alimentação do circuito em P1 e encostar uma ponta de prova na outra. O circuito deve apitar.
Se você não gostar do tom produzido pelo circuito, altere R2. Valores entre 10 k ohms e 100 k ohms podem ser usados.
Para usar, basta encostar as pontas de prova no componente ou circuito que deve ter a continuidade testada. Nunca use o aparelho num circuito que esteja com a alimentação ligada.
Lista de Material
Semicondutores:
CI-1 - 4093 - circuito integrado CMOS
Resistores: (1/8 W, 5%)
R1 - 10 k ohms - marrom, preto, laranja
R2 - 47 k ohms - amarelo, violeta, laranja
P1 - 220 k ohms ou 470 k ohms - trimpot ou potenciômetro
Capacitores:
C1 - 47 nF - cerâmico ou poliéster
C2 - 100 uF x 12 V - eletrolítico
Diversos:
B1 - 6 ou 9 V - 4 pilhas pequenas ou bateria
S1 - Interruptor simples
PP1, PP2 - Pontas de prova
Placa de circuito impresso ou matriz de contactos, suporte de pilhas ou conector de bateria, caixa para montagem, botão para o potenciômetro, fios, solda, etc.
