Muitos de nossos leitores gostam de reparar seus próprios aparelhos eletrônicos ou ainda desejam se tornar técnicos, abrindo uma pequena oficina. Para estes, saber usar o injetor de sinais é muito importante, pois ele consiste numa poderosa ferramenta para localizar problemas em circuitos de áudio e RF. Veja neste artigo algumas dicas sobre seu uso.
A utilização do injetor de sinais na reparação se baseia num princípio simples de entender.
Se injetarmos um sinal num circuito que trabalhe amplificando sinais como um rádio, um amplificador, etc., o sinal do injetor deve ser amplificado e aparecer no alto-falante ou fone na saída.

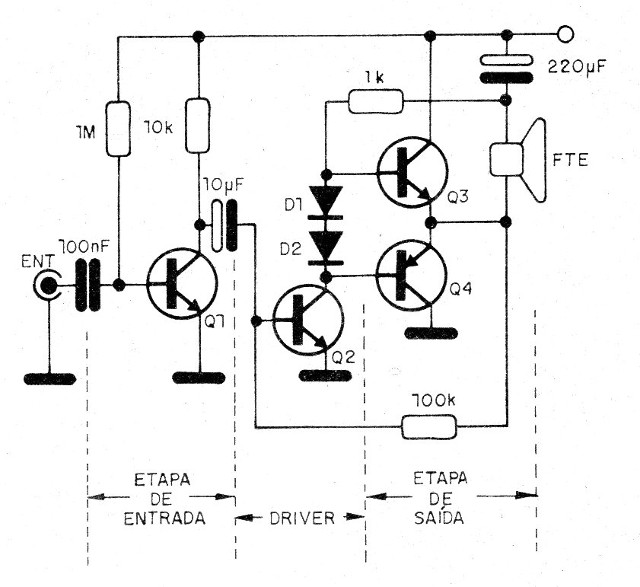

Assim, se tivermos um circuito amplificador, como o mostrado na figura 1, em que temos diversa etapas de amp0lificação, podemos fazer o diagnóstico de um problema, injetando os sinais em diversos pontos apropriados.
![Figura 1 – Um circuito de áudio típico
Figura 1 – Um circuito de áudio típico](/images/stories/artigo2021/ins0562_0001.jpg)
Neste circuito, o sinal fraco de entrada, vai aumentando sua intensidade à medida que passar pelas diversas etapas, até aparecer totalmente amplificado na saída, de onde é aplicado ao alto-falante.

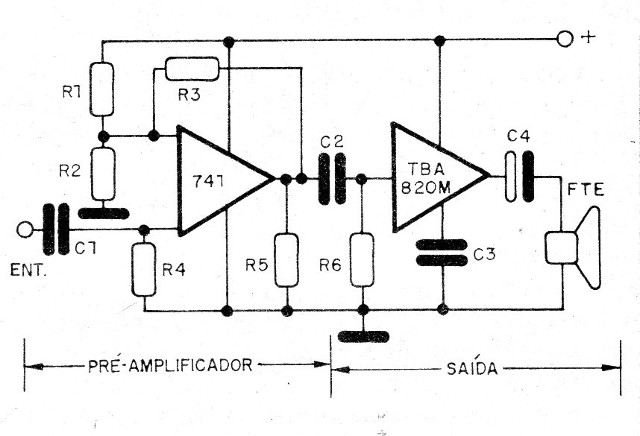

Da mesma forma, se tivermos um amplificador com circuitos integrados, como mostrado na figura 2, o sinal recebe uma primeira amplificação no pré-amplificador, para depois receber a amplificação final e ser aplicado ao alto-falante.
![Figura 2 – Amplificador integrado
Figura 2 – Amplificador integrado](/images/stories/artigo2021/ins0562_0002.jpg)
Existem ainda outros circuitos que operam com sinais de áudio ou RF e que não possuem alto-falantes na saída, mas que podem ser verificados com o injetor de sinais.

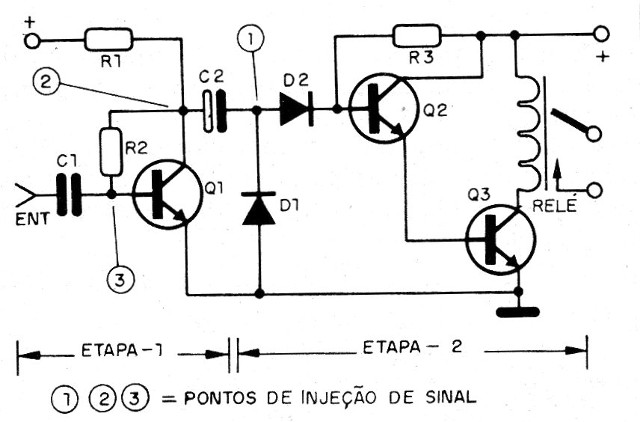

Um deles é mostrado na figura 3, consistindo num relé que é acionado por um sinal de áudio.
![Figura 3 – Um relé de áudio
Figura 3 – Um relé de áudio](/images/stories/artigo2021/ins0562_0003.jpg)
Aplicando o sinal do injetor nos pontos indicados na figura, o circuito deve operar com o acionamento do relé.
O mesmo vale para receptores de rádio, onde temos etapas de amplificação de RF modulada, tipo de sinal que a maioria dos injetores gera.
Os sinais de um Injetor

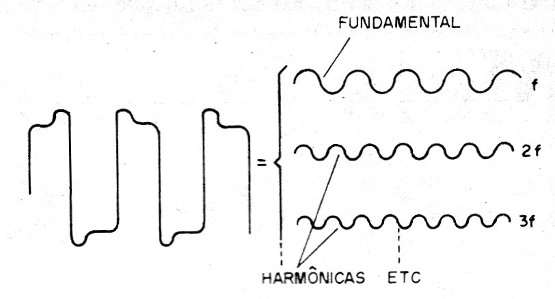

Um sinal cuja forma de onda não seja senoidal, ou seja, um sinal “complexo” como o mostrado na figura 4, pode ser decomposto num sinal fundamental e diversas harmônicas senoidais.
![Figura 4 – Um sinal complexo decomposto
Figura 4 – Um sinal complexo decomposto](/images/stories/artigo2021/ins0562_0004.jpg)

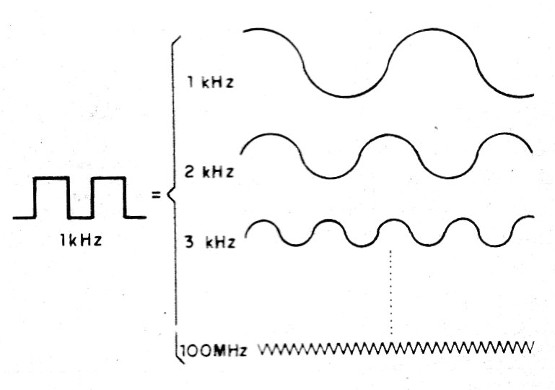

Os injetores de sinais mais comuns são do tipo multivibrador que gera um sinal retangular que também pode ser decomposto num sinal fundamental e harmônicas que se estendem até a faixa das altas frequências, conforme mostra a figura 5.
![Figura 5 – Decompondo um sinal retangular
Figura 5 – Decompondo um sinal retangular](/images/stories/artigo2021/ins0562_0005.jpg)

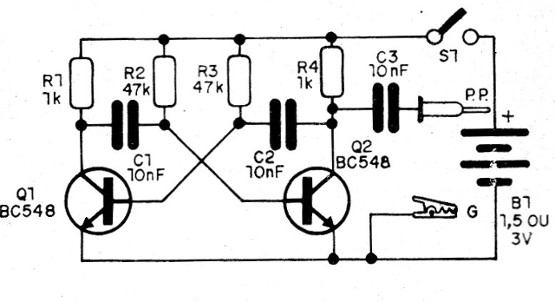

Um injetor comum, que pode ser montado pelo leitor é o mostrado na figura 6 que consiste num multivibrador com dois transistores.
![Figura 6 – Injetor transistorizado
Figura 6 – Injetor transistorizado](/images/stories/artigo2021/ins0562_0006.jpg)
Este injetor pode ser alimentado por uma ou duas pilhas AA ou AAA fornecendo sinais que podem ser usados na maioria das provas de circuitos.
A frequência é basicamente determinada pelos capacitores.

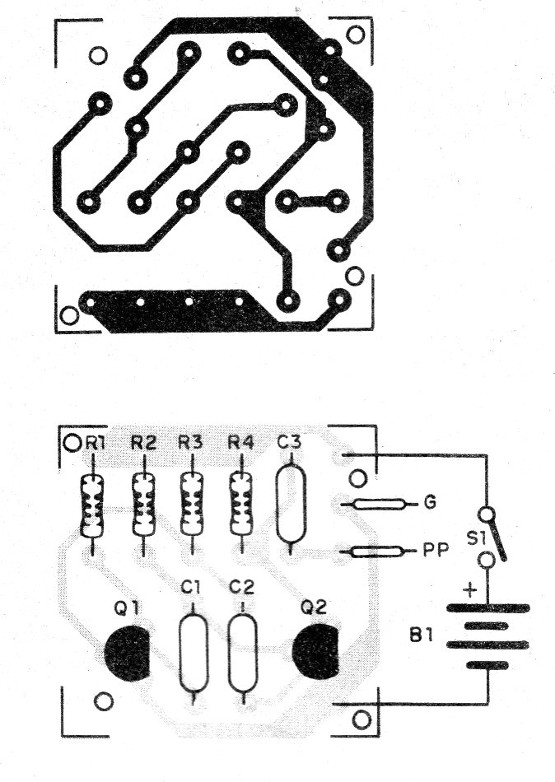

Na figura 7 temos uma sugestão de placa de circuito impresso para sua montagem.
![Figura 7 – Placa de circuito impresso para a montagem
Figura 7 – Placa de circuito impresso para a montagem](/images/stories/artigo2021/ins0562_0007.jpg)

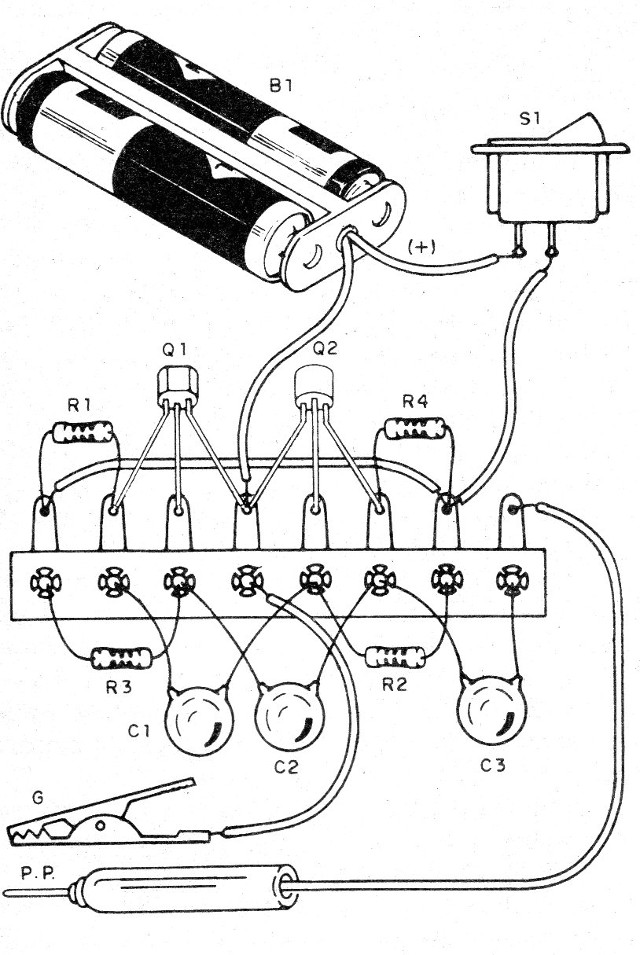

Como se trata de montagem simples e não crítica, a montagem também pode ser feita numa ponte de terminais, conforme mostra a figura 8.
![Figura 8 – Montagem em ponte de terminais
Figura 8 – Montagem em ponte de terminais](/images/stories/artigo2021/ins0562_0008.jpg)
Na montagem, observe a posição dos transistores.
Os resistores são de 1/8 W com qualquer tolerância.

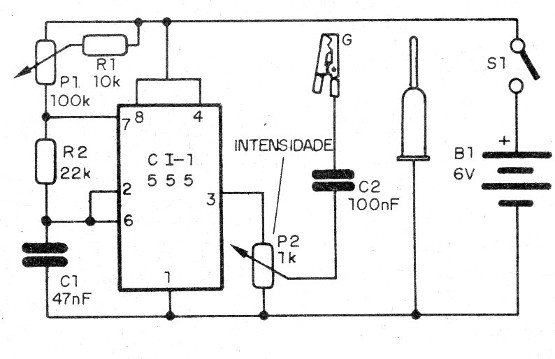

Outro circuito de injetor é mostrado na figura 9, utilizando um circuito integrado 555.
![Figura 9 – Injetor com o 555
Figura 9 – Injetor com o 555](/images/stories/artigo2021/ins0562_0009.jpg)
Este circuito é alimentado com 4 pilhas sendo, portanto, maior que o anterior e fornecendo um sinal de maior intensidade.
Além disso, ele o possui um controle de frequência, o que pode ser interessante para a prova de alguns tipos de circuitos de áudio.

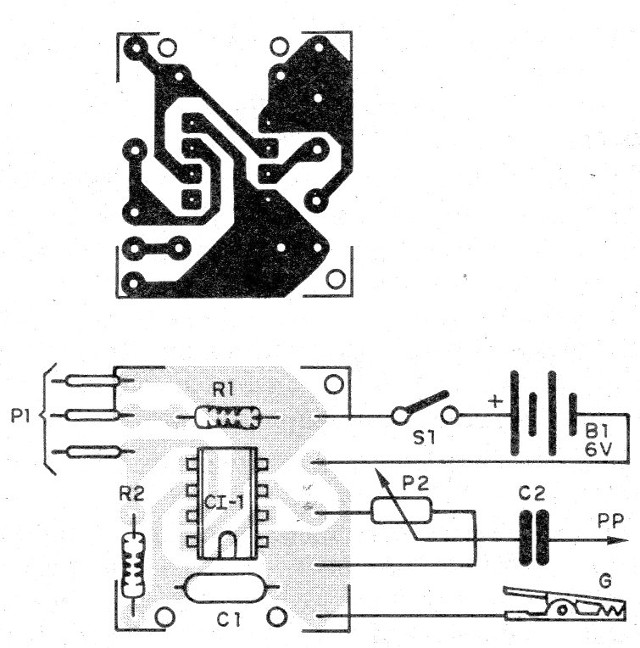

A placa de circuito impresso para a montagem deste injetor é mostrada na figura 10.
![Figura 10 – Placa de circuito impresso para o injetor
Figura 10 – Placa de circuito impresso para o injetor](/images/stories/artigo2021/ins0562_0010.jpg)
Na montagem, observe a posição do circuito integrado e a polaridade das pilhas.
Como Usar o Injetor

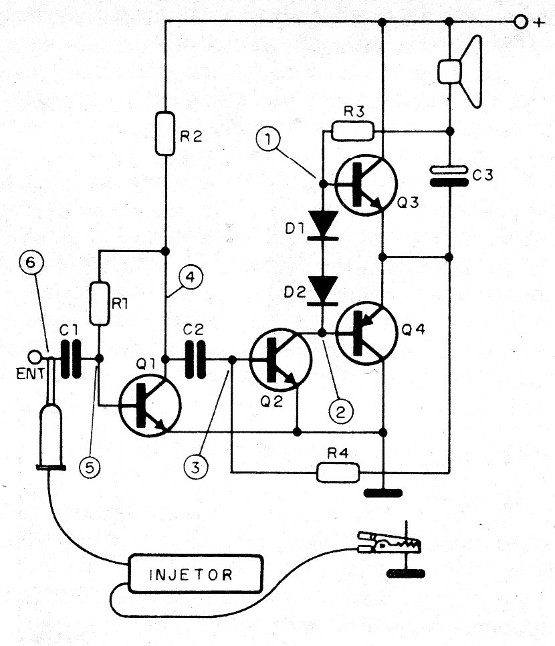

No uso do injetor aplicamos os sinais nas entradas e saída de cada etapa indo da etapa de saída em direção à etapa de entrada, conforme mostra a figura 11.
![Figura 11 – Usando injetor de sinais
Figura 11 – Usando injetor de sinais](/images/stories/artigo2021/ins0562_0011.jpg)
Nela temos os pontos de injeção dos sinais num amplificador de áudio típico de quatro transistores.
Os sinais devem ir ficando mais fortes no alto-falante à medida que nos aproximamos da entrada.
No ponto em que o sinal desaparecer ou passar a apresentar distorção forte, temos a indicação de que se trata da etapa com problemas que então deve ser analisada com o uso de outros recursos.
Devemos então usar o multímetro para medir tensões e testar componentes.
O leitor poderá aprender muito mais em nossos livros ”Como Testar Componentes” e “Conserte Tudo”.

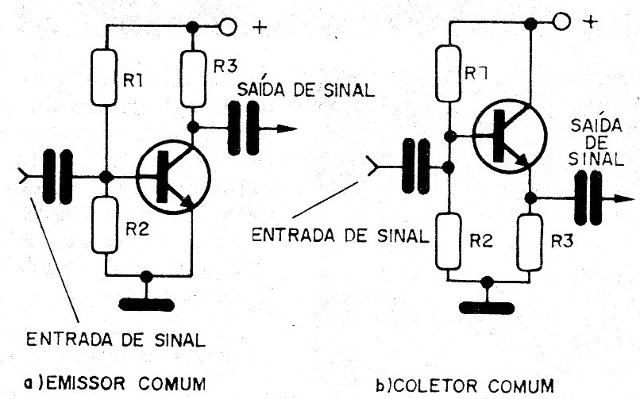

Na figura 12 mostramos que existem outras configurações para as etapas com transistores para as quais o leitor deve estar atento.
![Figura 12 – Configurações dos circuitos transistorizados
Figura 12 – Configurações dos circuitos transistorizados](/images/stories/artigo2021/ins0562_0012.jpg)
No primeiro caso, temos uma configuração de emissor comum em que o sinal entra pela base e sai pelo coletor.
No segundo caso temos uma configuração de coletor comum em que o sinal entra pela base e sai pelo emissor.

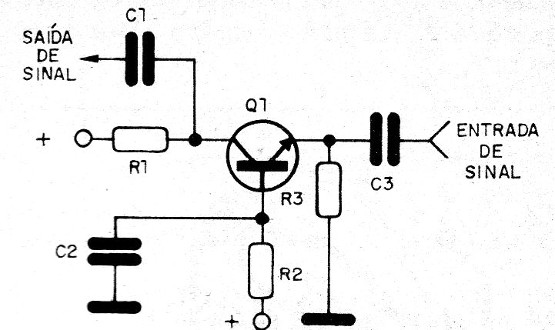

Um terceiro caso é o mostrado na figura 13 em que temos uma configuração de base comum.
![Figura 13 – Configuração de base comum
Figura 13 – Configuração de base comum](/images/stories/artigo2021/ins0562_0013.jpg)
Nela, o sinal entra pelo emissor e sai pelo coletor.

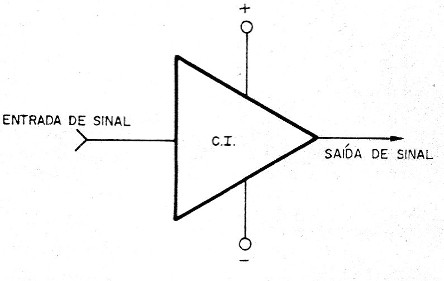

Para os circuitos integrados, precisaremos estar atentos na identificação dois terminais pelos quais os sinais entram e pelos quais os sinais saem, conforme mostra a figura 14.
![Figura 14 – Acessos a um circuito integrado
Figura 14 – Acessos a um circuito integrado](/images/stories/artigo2021/ins0562_0014.jpg)
Encontrando problemas numa etapa, passamos a análise de componentes individuais como:
- Fugas ou curtos em capacitores
- Resistores abertos ou alterados
- Transistores com problemas
- Diodos com problemas
- Transformadores abertos ou em curto
