Este é um injetor de sinais diferente, pois ele não precisa de conexão com o circuito analisado. O que ele faz é injetar um sinal em componentes que possuam bobinas e que por isso podem captar sinais através de um campo magnético. Simples de montar, ele pode ser muito útil na bancada do montador e reparador eletrônico.
O circuito apresentado gera um sinal que é aplicado a uma bobina, a partir da qual ele pode ser irradiado para um circuito em prova.
O sinal cria um campo de baixa frequência que pode ser captado por transdutores e componentes indutivos sem conexão como bobinas captadoras, cabeças de leitura de gravadores, microfones e outros, conforme mostra a figura 1.
Como Funciona
O circuito consiste num simples oscilador de áudio com transistores complementares onde a frequência é determinada pelo ajuste de P1 e pelo valor do capacitor C1.
A carga do circuito não é um alto-falante, mas sim uma bobina que pode ser enrolada num prego ou num parafuso com fio fino (28 a 32).
São enroladas de 50 a 100 espiras do fio indicado.
O sinal gerado é rico em harmônicas, podendo excitar tanto circuitos de áudio como RF.
Isso permite que testes em diversos circuitos sejam feitos, com a captação direta em casos de receptores ou outros circuitos mais sensíveis.
A alimentação do circuito pode ser feita com 2 ou 4 pilhas pequenas.
Montagem

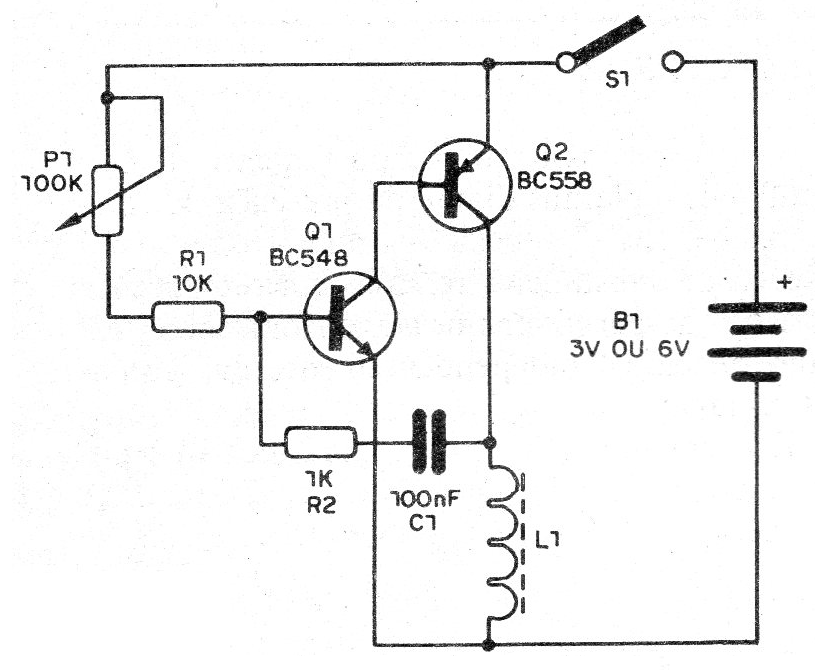

Na figura 2 damos o diagrama completo do injetor.

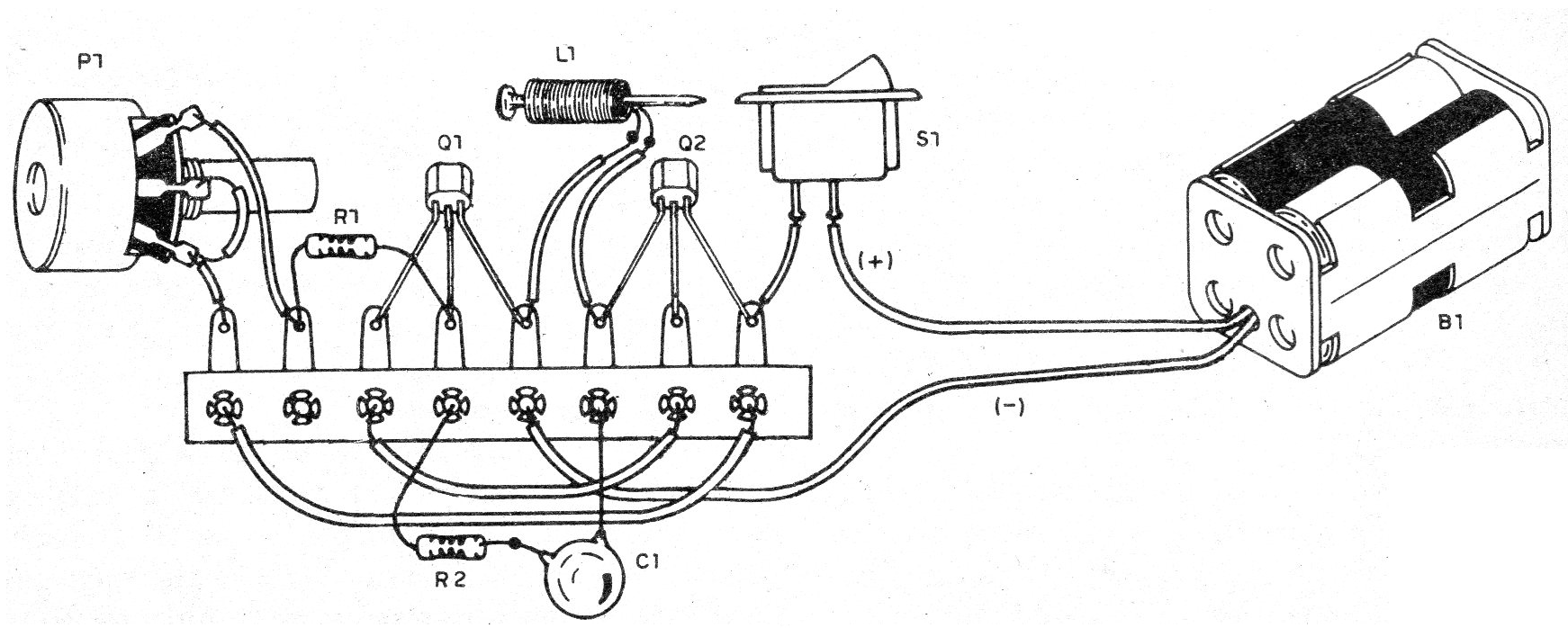

Como se trata de montagem muito simples, até mesmo uma montagem em ponte de terminais, conforme mostra a figura 3, é possível.

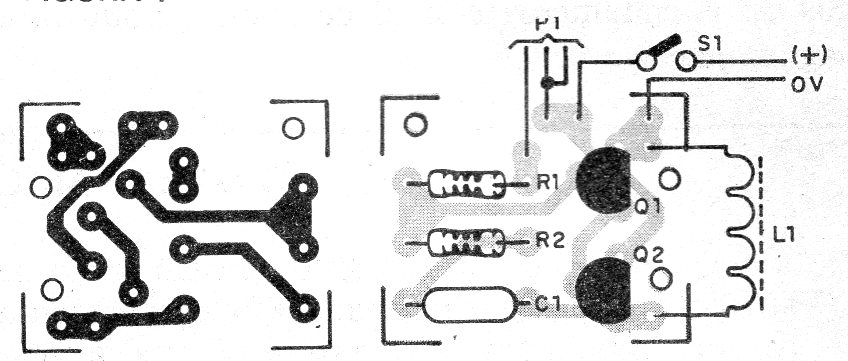

Para uma montagem mais elaborada temos uma placa de circuito impresso que é mostrada na figura 4.
Na montagem observe as posições dos transistores.
Na figura 5 temos detalhes da construção do transdutor.
Os resistores são de 1/8 W e o capacitor pode ser cerâmico ou de poliéster.

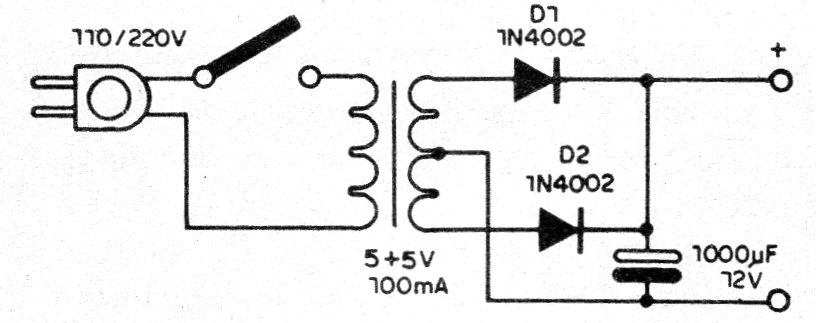

Uma fonte de alimentação para o circuito.
Para testar, basta ligar e aproximar a bobina injetora de um rádio AM sintonizado fora de estação.
Q1 – BC548 – transistor NPN de uso geral
Q2 – BC558 – transistor PNP de uso geral
S1 – Interruptor simples
B1 – 3 ou 6 V – 2 ou 4 pilhas pequenas
P1 – 100k ohms – potenciômetro
X1 – bobina injetora – ver texto
R1 – 10 k ohms – resistor – marrom, preto, laranja
R2 – 1 k ohms – resistor – marrom, preto, vermelho
C1 – 100 nF – poliéster ou cerâmico
Diversos:
Placa de circuito impresso ou ponte de terminais, suporte de pilhas, caixa para montagem, fios, solda, etc.
