Descrevemos neste artigo a montagem de um sensível provador de continuidade que pode servir para testar uma grande quantidade de componentes e circuitos. Os componentes usados são comuns e baratos e o leitor pode saber muito mais sobre o uso deste instrumento na nossa série de livros “Como Testar Componentes”.
Muitos provadores de continuidade comuns não são sensíveis o bastante para detectar uma resistência algo elevada, o que limita bastante sua aplicação.
O provador sofisticado de componentes que descrevemos tem um diferencial que é um ajuste de sensibilidade.
Temos nele um potenciômetro que pode ser ajustado para testes em que se deseja detectar baixas resistências, médias ou altas.
Com um ajuste preciso da escala desse potenciômetro pode-se até utilizar o aparelho como um medidor de resistência, substituindo o multímetro em aplicações menos críticas.
Na escala mais alta, uma resistência abaixo de 1 M aproximadamente será indicada como presença de continuidade e na escala mais baixa esse valor cai para 10k.
O circuito é alimentado por pilhas e admite dois tipos de transdutores.

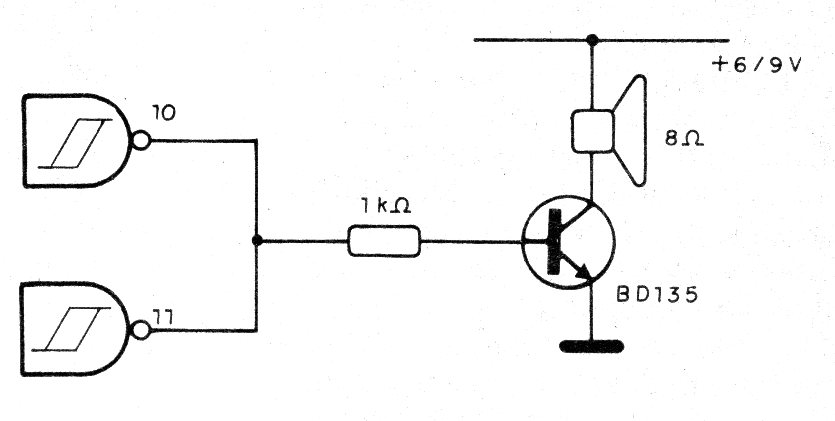

Na versão básica usaremos um pequeno transdutor cerâmico ligado diretamente na saída, mas o leitor pode alterar o circuito para utilizar um pequeno alto-falante, caso em que precisará de uma etapa com transistor, conforme mostra a figura 1.
Como Funciona
O circuito consiste numa etapa comparadora de tensão com uma das portas de um circuito 4093 a qual dispara outra etapa que forma um oscilador de áudio.
A frequência do oscilador de áudio é dada por R2 e C1.
Assim, se houver continuidade nas pontas de prova, conforme o ajuste de P1, o oscilador é disparado.
O sinal retangular deste oscilador é amplificado digitalmente pelas outras duas portas do 4093 que excitam o transdutor.
O circuito é alimentado por 4 pilhas ou bateria de 9 V e tem um consumo baixo na versão com transdutor.
Na versão com bateria de 9 V o consumo é um pouco mais elevado.
Montagem

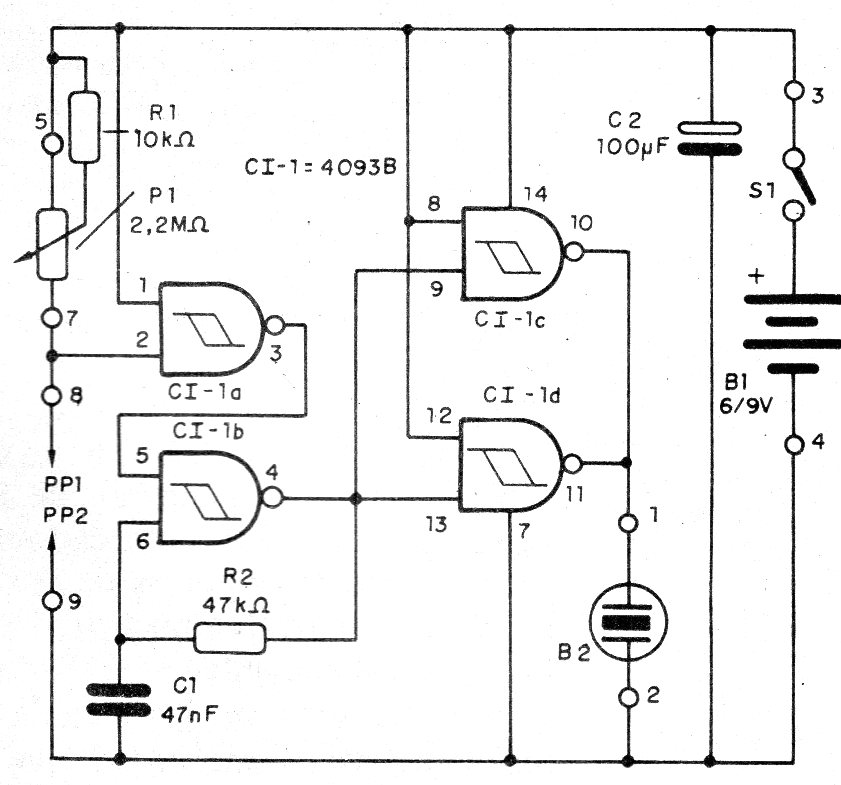

Na figura 2 temos o circuito completo do provador sofisticado de componentes.
A montagem pode ser feita numa pequena placa de circuito impresso com o padrão mostrado na figura 3.
Na montagem observe a posição do circuito integrado e a polaridade da alimentação.
As pontas de prova podem ser comuns ou improvisadas.
Na figura 4 mostramos uma escala para o potenciômetro com as resistências máximas que serão detectadas como continuidade.
Uma pequena caixa plástica servirá para a montagem do aparelho.
Prova e Uso
Ligue a alimentação e encoste uma ponta de prova na outra.
O aparelho deve emitir som.
Verifique se há emissão de som em toda escala do potenciômetro.
Faça testes com resistores de diversos valores.
Para usar lembre-se que o componente ou circuito devem estar sem alimentação alguma.
CI-1 – 4093 – circuito integrado
BZ – transdutor piezoelétrico
S1 – Interruptor simples
B1 – 6 ou 9 V – 4 pilhas ou bateria
P1 – 2M2 – potenciômetro
PP1, PP2 – pontas de prova - vermelho e preto
C1 – 47 nF – capacitor cerâmico ou poliéster
C2 – 100 uF x 12 V – capacitor eletrolítico
R1 – 10 k ohms x 1/8 W – resistor – marrom, preto, laranja
R2 – 47 k ohms x 1/8 W – resistor – amarelo, violeta, laranja
Diversos:
Caixa para montagem, placa de circuito impresso, botão com marca para a escala, conector de bateria ou suporte de pilhas, fios, solda, etc.
