Um instrumento de baixo custo e de grande utilidade na bancada de todo praticante de eletrônica e do técnico é o provador de continuidade. Com ele podemos testar circuitos e componentes de forma rápida e precisa. O provador que descrevemos neste artigo utiliza um circuito integrado pouco explorado e é extremamente simples e compacto.
Provadores de continuidade servem para verificar se a corrente elétrica pode circular ou não por um circuito ou componente, o que permite avaliar seu estado.
Um bom provador de continuidade permite avaliar de forma rápida o estado de componentes como resistores, capacitores, diodos, transformadores, bobinas, alto-falantes, motores, chaves, etc.
O provador que descrevemos neste artigo é muito simples pois usa apenas um circuito integrado e é alimentado por uma tensão de 1,5 V obtida de uma pilha de qualquer tipo.
Isso possibilita sua montagem numa caixa de dimensões bastante pequenas, determinadas principalmente pelo tamanho do alto-falante e da pilha.
A utilidade do aparelho, entretanto, é grande, dada principalmente a sua facilidade de transporte.
O nosso projeto é do tipo com indicação sonora, ou seja, ele emite um som quando há continuidade e só consome energia nesta condição o que significa uma grande durabilidade para a pilha usada na fonte.
COMO FUNCIONA
A base do projeto é um circuito integrado LM3909 da National Semiconductor que consiste num oscilador para excitar pequenos transdutores e LEDs podendo funcionar com tensões a partir de 1,2 volts.
O circuito, ao oscilar, pode elevar a tensão de uma pilha para um valor suficientemente alto que excite LEDs comuns, os quais necessitam de tensões de 1,6 a 1,8 volts para acender.
Outras aplicações deste mesmo componente incluem a produção de sinais de áudio (como injetor) e a prova de continuidade, que é explorada neste artigo.
Os capacitores C1 e C2 em conjunto com R1 determinam a frequência de operação do oscilador.
As pontas de prova são ligadas em série com a alimentação de modo que a corrente para o circuito tem de passar pelo elemento em prova.
No entanto, como o consumo do aparelho é extremamente baixo, isso significa que a corrente de prova não pode causar qualquer dano ao componente ou circuito em teste.
Como vantagem desta configuração podemos citar o fato de que, estando as pontas de prova separadas, a alimentação estará cortada e portanto não haverá consumo de energia da pilha.
O transdutor usado é um pequeno alto-falante mas também pode ser usada uma cápsula de fone de ouvido que, pelas suas dimensões menores pode resultar numa montagem muito mais compacta.
MONTAGEM

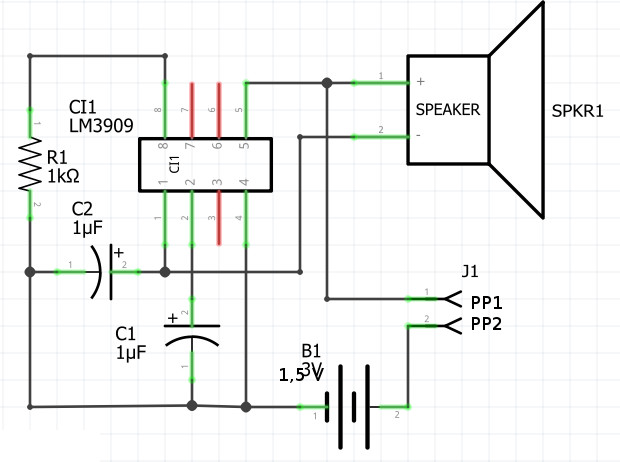

Na figura 1 temos o diagrama completo do provador de continuidade.

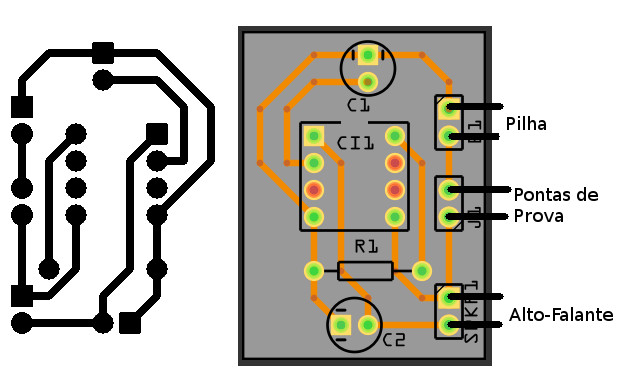

A placa de circuito impresso para esta montagem é mostrada na figura 2.
O único resistor pode ser de 1/8 W ou maior e os capacitores eletrolíticos devem ter a tensão de trabalho mais baixa que o leitor encontrar de modo a usar unidades menores.
B1 é uma pilha que terá os fios de ligação soldados diretamente nos seus polos já que a durabilidade é muito grande e, além disso, não é fácil encontrar no mercado especializado um suporte para uma única pilha pequena AA ou AAA.
As pontas de prova são comuns ou mesmo improvisadas com dois pregos grandes e ligadas ao circuito através de fios com até 40 cm de comprimento.

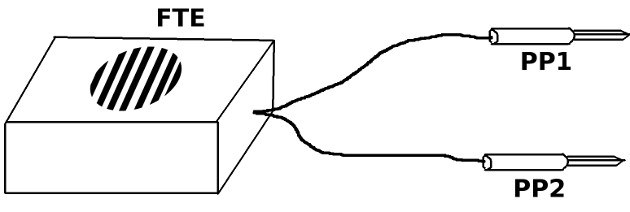

O alto-falante ou cápsula deve ter um tamanho que permita sua instalação numa caixa bem pequena, conforme sugere a figura 3.
Para o circuito integrado, os leitores menos experientes podem usar um soquete DIL o que evita o excesso de calor no processo de soldagem.
PROVA E USO
Basta encostar uma ponta de prova na outra para o teste de funcionamento.
Deve haver a emissão de som pelo transdutor.
Se isso não ocorrer, verifique em primeiro lugar o alto-falante ou a cápsula que devem ser de baixa impedância. Os tipos de cristal não servem.
Experimente um alto-falante comum se tiver dúvidas.
Se o comum funcionar e o que você pretende usar não é porque suas características não se adaptam ao projeto.
Comprovado o funcionamento é só usar o aparelho.
Encoste as pontas de prova no componente ou circuito em prova (o circuito em prova deve estar sempre com sua alimentação desligada).
Se houver continuidade ocorre a emissão de som, caso contrário, o provador permanece em silêncio.
Semicondutores:
CI-1 - LM3909 - circuito integrado, National Semiconductor
Resistor: (1/8W, 5%)
R1 - 1 k ohms - marrom, preto, vermelho
Capacitores:
C1, C2 - 1 uF - eletrolíticos - ver texto
Diversos:
FTE - alto-falante pequeno ou cápsula de fone de baixa impedância - ver texto
B1 - 1,5 V - pilha de qualquer tamanho
PP1, PP2 - Pontas de prova
Placa de circuito impresso, caixa para montagem, soquete para o circuito integrado, fios, solda, etc.
