O que são

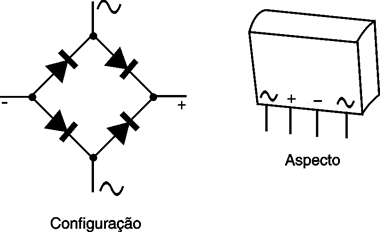

As pontes retificadoras são conjuntos de diodos, normalmente de 4, para as versões monofásicas, ligados conforme mostra a figura 1.
Figura 1
Esses conjuntos são usados em fontes de alimentação e tipicamente têm correntes de 0,5 a 20 A nas aplicações mais simples.Para efeito de teste podemos considerar essas pontes como diodos, fazendo o teste de polarização direta e inversa em terminais combinados. Isso permite também que os terminais da ponte possam ser identificados.
O que testar
O teste mais simples é o de continuidade ou prova das junções, exlatamente como no caso dos diodos. Também é possível testar os diodos de forma independente com o osciloscópio levantando sua característica.
Instrumentos Usados
Multímetro
Provador de continuidade
Traçador de Curvas ou Transformador e osciloscópio

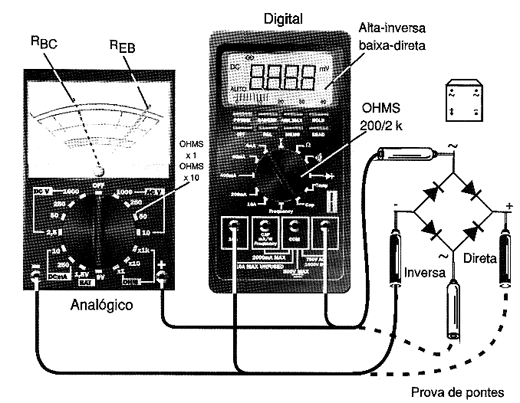

Circuito de prova
Procedimento
O teste básico é o mesmo de diodos independentes mas feitos de modo a se comprovar o estado de todos os diodos internos.
a)Colocar o multímetro numa escala intermediária de resistências (x10 ou x100 se for analógico e 2 000 ou 20 000 ohms, se for digital). devemos zerá-lo se for analógico. se for usado o provador de continuidade, prepará-lo para uso.
b)Desligar ou retirar a ponte do circuito em que ela se encontra, se esse for o caso.
c)Testar os diodos internos um a um verificando a condução no sentido direto e inverso.

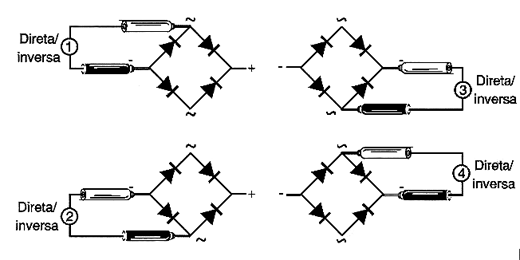

A figura 2 mostra como esse teste deve ser feito.
Figura 2
Evidentemente, esse teste parte do fato de que o leitor conheça os terminais da ponte, ou seja, consiga identificar cada um dos diodos e o modo como eles se encontram ligados.
Interpretação da Prova
Na polarização direta deve ser lida uma baixa resistência ou continuidade e na polarização inversa, deve ser lida uma alta resistência (infinito) ou circuito aberto. Duas resistências baixas ou continuidade, indicam diodos em curto e duas resistência altas, ou circuito aberto, indicam diodos abertos.
Observação
O teste também se aplica a pontes trifásicas, caso em que os seis diodos internos que essas pontes contém devem ser testados separadamente. A identificação dos terminais da ponte é importante para a realização dos testes.
Outros Testes
1. Usando o Provador de Diodos
O provador de diodos que descrevemos no item anterior (Prova de Diodos) serve perfeitamente para testar os diodos de uma ponte.
2. Usando o Osciloscópio

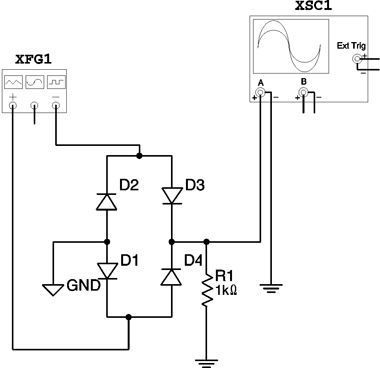

Podemos simular o funcionamento de uma ponte num circuito retificador de onda completa e com isso observar seu funcionamento na tela de um osciloscópio. Para isso precisamos de um transformador de 6 a 24 V, conforme o diodo a ser testado, e um resistor de carga de 1 k a 10 k ohms x 1 W, no arranjo mostrado na figura 3, simulado no Multisim 9.

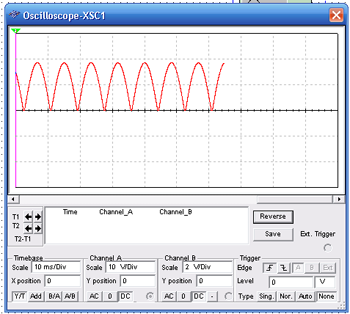

Observe que o osciloscópio é ajustado para operar com a varredura externa (modo X/Y ou A/B – B/A). Na figura 4 temos a forma de onda observada na tela do osciloscópio.
Figura 4
Procedimento:
a)Monte o circuito mostrado na figura 5.10. Preste especial atenção à polaridade do diodo.
b)Ligue o circuito à rede de energia e o osciloscópio esperando que ele se estabilize para obter a melhor visualização das formas de onda.
c)Ajuste o osciloscópio para visualizar a forma de onda mostrada na mesma figura. Para esse ajuste a varredura deve estar colocada numaposição que permite ver 4 ou mais semiciclos de um sinal de 120 Hz. A amplitude deve permitir enquadrar uma forma de onda com aproximadamente 15 V por divisão se for usado um transformador de 12 V
Interpretação da Prova

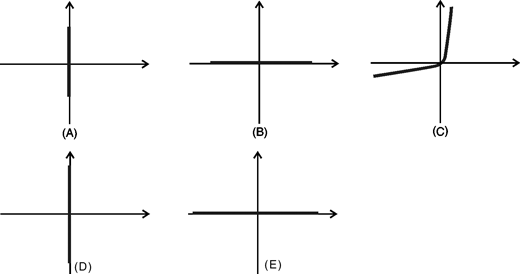

Na figura 5 temos as formas de onda que serão observadas para o caso de uma ponte retificadora com problemas.
Figura 5
a)Um diodo em curto
b)Um diodo aberto
c)Um diodo com fugas
d)Ponte totalmente em curto
e)Ponte totalmente aberta
Observações
a)O mesmo é válido para pontes retificadoras trifásicas, usadas em equipamentos industriais como a mostrada na figura 6.
Figura 6
Veja que numa ponte trifásica a tensão obtida tem uma freqüência maior do que a de uma de onda completa. Podemos provar individualmente cada diodo, bastando para isso que os terminais correspondentes sejam indentificados.
b)Os diodos retificadores normalmentre são usados em fontes de alimentação. Assim, a análise da forma de onda da tensão de saída de uma fonte permite identificar um eventual problema com o diodo ou com os diodos, usados na retificação.
