O que são
Os SIDACs são diodos de quatro camadas da família dos tiristores. Tratam-se de dispositivos que disparam (conduzindo intensamente) quando a tensão entre esses terminais alcança um determinado valor.
Os tipos mais comuns são especificados para tensões de 120 e 240 V, sendo portanto indicados para aplicações na rede de corrente alternada de 110 (117 ou 127 V) e 220 V (220 ou 240 V), no entanto existem tipos a partir de 30 V.

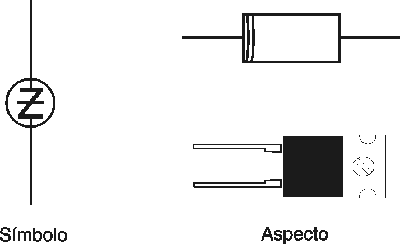

Na figura 1 temos o símbolo e aspecto desses componentes que encontram aplicações em controles de potência, circuitos de proteção, economizadores de energia, etc.
O que Testar
A simples medida da resistência entre os terminais nada revela, já que são dispositivos bilaterais (suas características são as mesmas nos dois sentidos).
Esse tipo de teste apenas permite detectar um SIDAC em curto, mas não se ele está bom. Para sabermos se ele está bom será preciso montar um circuito de prova.
Instrumentos Usados
Multímetro
Provador de Continuidade
Circuito de Teste
Circuito de Teste e Osciloscópio
O teste
Existem várias formas de se comprovar o estado de um Sidac. A seguir, damos algumas:
Prova de Continuidade
A prova de continuidade apenas revela se um SIDAC está ou não em curto. Se está bom, é preciso ir além com o circuito de prova. Com o osciloscópio podemos ir além verificando qual é a tensão de disparo.
Procedimento
a)Coloque o multímetro numa escala baixa de resistências (ohms x1 ou ohms x10 se for analógico ou 200/2000 oums se for digital). Para os tipos analógicos, zere-o antes de usar. No caso do provador de continuidade, basta colocá-lo em condições de funcionar.
b)Retire o SIDAC do circuito e faça a medida das resistências no sentido direto e no sentido inverso. Lembramos que o Sidac não tem polaridade, por isso não há marcação no seu involucro.

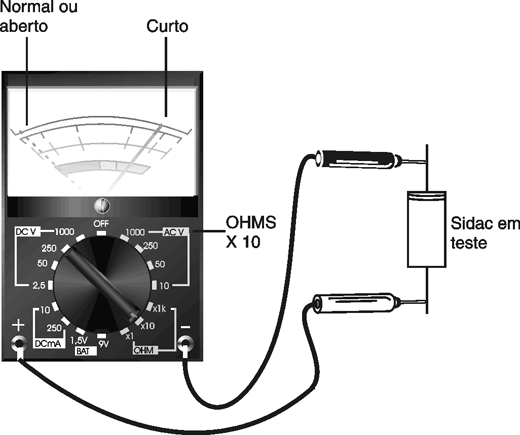

A figura 2 mostra como essa prova deve ser realizada.
Interpretação da Prova
A resistência é alta nos dois sentidos (infinita ou bem acima de 10 M ohms). Neste caso podemos ter certeza de que o SIDAC não está em curto, mas nada podemos saber sobre suas condições de disparo. A resistência é baixa em pelo menos uma das medidas. Neste caso, o SIDAC se encontra em curto.
Circuito de Teste

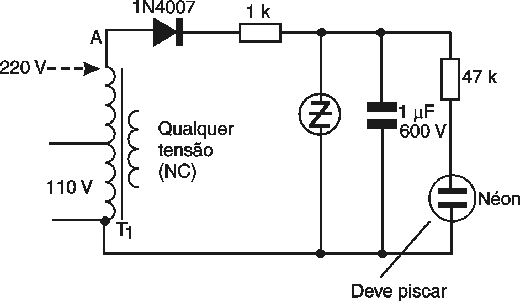

Na figura 3 mostramos um circuito de teste que serve tanto para SIDACs de 110 V como 220 V.
Para a rede de 220 V, o transformador é desnecessário, podendo a tensão da rede de energia ser aplicada nos pontos A e B do circuito de prova.
Observação
O circuito de prova não é isolado da rede de energia. Por isso, o máximo cuidado deve ser tomado pelo leitor, para que toques acidentais em pontos vivos do circuito venham causar choques perigosos.
Também observamos que um traçador de curva pode ser usado somente se o transformador for capaz de fornecer a tensão de disparo do componente que varia entre 120 e 240 V. No entanto, o resistor limitador deve ter pelo menos 10 k ohms de resistência e dissipação superior a 5 W.
Interpertração da Prova
A lâmpada neon pisca normalmente quando o circuito é ligado. Nesse caso, o SIDAC se encontra em boas condições. Se a lâmpada permanecer apagada ou ainda acesa, sem piscar, então o SIDAC se encontra com problemas.
