Capacitores são componentes dos mais comuns, sendo usados em grande quantidade em qualquer circuito prático. Como existem muitos tipos de capacitores, cujas unidades podem ser expressas de diversas maneiras, com frequência o principiante se vê em dificuldades para comprar um determinado capacitor, desconfiando do vendedor que lhe procura vender um equivalente que leva aos mesmos resultados práticos. Este artigo visa justamente fornecer elementos para o leitor saber escolher seus capacitores, em função das unidades em que são expressas suas capacitâncias e das tolerâncias.

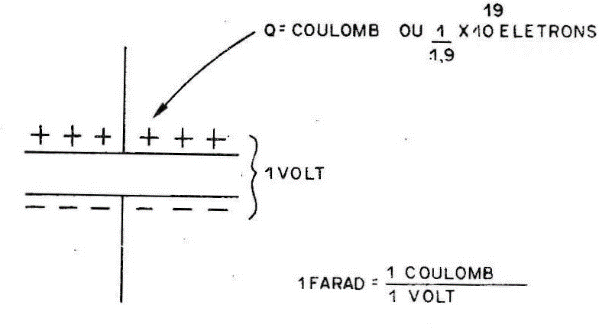

A unidade de capacitância é o Farad (F), que equivale a uma carga de 1 Coulomb (C) armazenada sob uma tensão de 1 volt (V).
Na prática, de facilitar a expressão de seus valores, utiliza-se para essa finalidade, submúltiplos do Farad. Explicamos melhor: como as capacitâncias são bem menores que 1 Farad, se usássemos essa unidade teríamos de escrever nos capacitores números muito compridos como 0,000 001 ou 0,000 005, o que seria bastante incômodo já que os capacitores em geral, são componentes bastante pequenos. É o mesmo recurso usado quando empregamos submúltiplos do metro em lugar dele na aquisição de peças de pequenas dimensões.
Em lugar de dizermos 0,001 m é muito mais fácil dizermos 1 milímetro (figura 1).
No caso dos capacitores, existem 3 submúltiplos que são os mais usados na prática com o qual o leitor deve se familiarizar de modo a saber escolher seus capacitores seguramente.
MIcrofarad — O primeiro submúltiplo do Farad usado com frequência é o mIcrofarad, abreviado por pF, que equivale à milionésima parte do Farad.
(1 µF = 0,000 001 F ou 1 µF = 10-6F)
Nanofarad — Este submúltiplo não é tão comum quanto ao anterior, mas aparece com certa frequência em muitas relações de materiais para montagens práticas. O nanofarad equivale à milésima parte do mIcrofarad ou ainda à bilionésima parte do Farad. Sua abreviação é nF.
(1 nF = 0,000 000 001 F ou 1 nF = 10-9F)
(1 nf = 0,001 µF ou 1 nF = 10-3 F)
Picofarad ou MicroMicroFarad — Este submúltiplo do Farad já é bastante usado, sendo basicamente o empregado na marcação de pequenos capacitores. O picofarad ou MicroMicroFarad que são abreviados como pF ou µµF equivale a trilionésima parte do Farad ou à milionésima parte do mIcrofarad.
(1 pF = 0,000 000 000 001 F ou 1 pF = 10-12 F) (1 pF — 0,000 001 pF ou 1 pF = 10-6 F)
Como a escolha da maneira como a capacitância de um capacitor expressa depende de diversos fatores, podemos encontrar um mesmo valor com marcações diversas que o leitor deve saber converter.

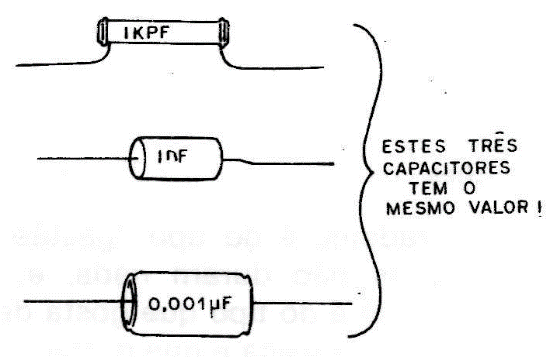

Assim, por exemplo, um capacitor de 1 000 pF pode ser também expresso como 1 nF ou ainda como 0,001 µF. O comprador de componentes inexperiente pode se ver bastante confuso no momento em que ao pedir um capacitor de 1 000 pF lhe derem um de 1 nF ou ainda 0,001 µF o que na realidade é a mesma coisa! (figura 2)
Como fazer a conversão de um submúltiplo em outro?
Mentalmente o comprador de capacitores pode converter uma unidade em outra deslocando a vírgula do valor dado ou ainda, o que é a mesma coisa, fazendo multiplicações ou divisões por 1 000 ou 1 000 000.
Vejamos em cada caso prático como podemos fazer isso:
a) Convertendo pF em µF
Neste caso, basta dividir mentalmente o valor em pF por 1 000 000 o que equivale a deslocar para a esquerda 6 casas a vírgula. Exemplo: 5 000 pF (5 kpF) equivale a 0,005 µF.
b) Convertendo µF em pF
Aqui, multiplicamos o valor em µF por 1 000 000 o que equivale a deslocar a vírgula para a direita de 6 casas decimais. Exemplo: 0,01 µF equivale a 10 000 pF ou ainda 10 kpF. (k = quilo = 1 000).
c) Convertendo nF em µF
Para esta conversão, divide-se mentalmente o valor em nF por 1 000 para se obter o valor em iF. Exemplo: 2 nF equivale a 0,002 µF.
d) Convertendo µF em nF
Aqui faz-se uma multiplicação por 1 000 do valor em µF. Exemplo: 0,05 µF equivale a 50 nF.
É importante observar também que enquanto muitos fabricantes seguem as séries de valores padronizadas como no caso dos resistores (ver lição do curso em instrução programada) outros seguem uma sequência de valores diferentes (figura 3).
Neste caso, como os capacitores normalmente tem uma tolerância de até 20% de seu valor nas aplicações práticas, o comprador em alguns casos deve fazer um "arredondamento" do valor desejado para poder levar em lugar dele um componente equivalente.

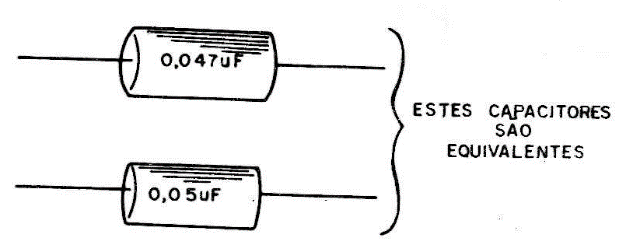

É o caso da substituição de um capacitor de poliéster de 0,047 µF por um de cerâmica. Neste último, normalmente o valor 0,047 não é encontrado já que a sequência de valores pula de 0,02 para 0,05 µF. O comprador deve, portanto, optar pelo valor mais próximo que é 0,05 µF que, sem dúvida, considerando os 10 ou 20% de tolerância admitidos nos projetos, levará aos mesmos resultados.
