O que são

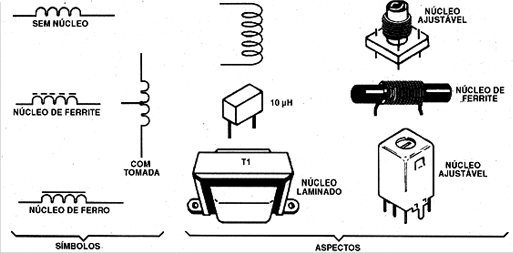

Os transformadores usados em circuitos de altas freqüências se caracterizam por possuirem dois ou mais enrolamentos de poucas espiras de fio esmaltado noralmente enroladas em forma sem núcleo ou com núcleo de ferrite. O núcleo de ferrite pode ser em alguns casos ajustável. Na figura 1 temos alguns exemplos desses transformadores.
Observe que o formato dos núcleos varia, podendo em alguns casos serem encontrados tipos toroidais como os encontrados em filtros de altas freqüências usados em fontes de alimentação. O comportamento elétrico desses transformadores facilita bastante a realização de testes que são muito simples.
O que devemos testar
Como em qualquer transformador o importante é saber se as bobinas que formam esses transformadores estão ou não interrompidas. Em muitos casos como, por exemplo, televisores e rádios, os transformadores de FI, que são os mais comuns, costumam ter as bobinas interrompidas pelo escape dos fios de seus terminais, normalmente por oxidação, conforme mostra a figura 2.
A prova de continuidade é portanto a mais importante. A existência de curtos é rara nessas bobinas, mas nada impeda que ela seja realizada considerando-se cada enrolamento como um indutor e procedendo como indicado na prova de indutores (descrita neste livro).
Instrumentos Usados no Teste
Provador de continuidade
Multímetro
Lâmpada de prova para os tipos que suportarem tensões elevadas
Indutímetro
O mais comum é testar a resistência dos enrolamentos que, pelas poucas espiras de fio usado, deve ser muito baixa.
Que Transformadores podem Ser Provados
Com os procedimentos descritos podem ser provados transformadores de RF, osciladores, de FI (Freqüência Intermediária), com ou sem núcleos para todas as potências.
Procedimento
A prova descrita a seguir é de continuidade dos enrolamentos, usando o multímetro ou o provador de continuidade.
a) Coloque o multímetro numa posição que permita ler baixas ou médias resistências (x1 ou x10 ). Se usar um provador de continuidade com faixas, ajuste para a comprovação de baixas resistências.
b)Retire o transformador do circuito que ele se encontra (se for o caso) mantendo desligados todos os seus terminais.
c)Teste a continuidade dos dois enrolamentos.

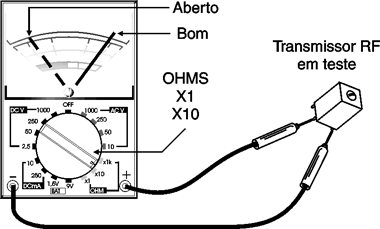

A figura 3 mostra esse procedimento.
Interpretação dos resultados:
Uma leitura de baixa resistência (até uns 20) indica que o enrolamento está com continuidade. Não se revela nesta prova se existem curto-circuitos. Se a resistência medida for muito alta ou infinita o enrolamento estará interrompido. Resistências intermediárias raramente ocorre nesse tipo de transformador, devido a inexistência de muitas camadas ou material isolante que possa absorver umidade.
Outras Provas

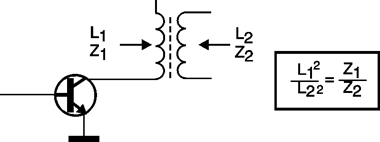

Uma prova interessante em alguns casos consiste em se medir a indutância dos enrolamentos de modo que, a partir de informações sobre a freqüência de operação seja possível determinar a sua impedância. Em especial, isso é importante nos casos em que os transformadores são acoplados à antenas ou linhas de transmissão, conforme mostra a figura 4.
Observações
Lembramos mais uma vez que a medida da resistência ohmica dos enrolamentos nada tem a ver com sua indutância.
