Poliestireno como material para montagem de protótipos (MEC609)

Detalhes: Escrito por: Luiz Henrique Corrêa Bernardes

Este artigo mostra como podemos trabalhar com chapas de Poliestireno para montagem de protótipos, como exemplo utilizaremos na carenagem do rover MJ-RV01(*).

(*) Veja artigo com a montagem do rover na revista Revista Mecatrônica Jovem - Edição 1 - Expedição Marte.

O poliestireno é comercializado em forma de chapas em diversas espessuras, recomendamos trabalhar na faixa de 0,5 a 3,0 mm o que facilita bastante o trabalho com ferramentas manuais de fácil acesso.

Muito utilizadas na áreas de propaganda como base de banners publicitários, artesanato, hobbies, plastimodelismo, serigrafia, lousas etc ..

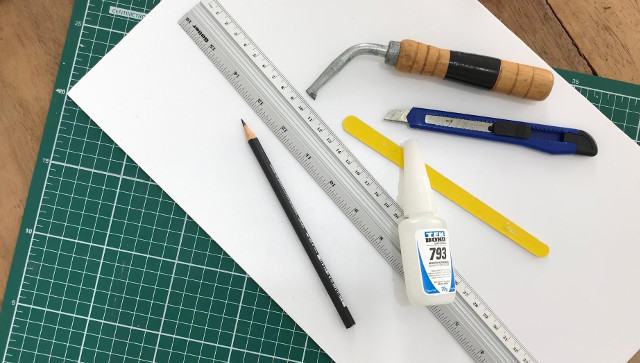

Figura 1 ( Chapa de Poliestireno, ferramentas e cola )

Temos que tirar a película protetora que da chapa de poliestireno (figura 2)

Figura 2 (Retirando película protetora )

Antes de iniciar temos que desenhar as peças que queremos montar sempre considere as espessuras da chapa na medida final.

Transferimos as medidas do desenho para a chapa a ser cortada usando a máxima : Meça duas vezes e corte uma ! (assim temos a certeza da medida antes de cortar)

Figura 3 (medição para fazer o corte)

O Poliestireno é um material com alguma flexibilidade, mas quebradiço, ou seja, se fizermos um vinco com um estilete ou um cortador de formica (cortador com ponta de metal duro (vídea)) conforme a figura 4 e dobrarmos a chapa e ela irá quebrar no vinco conforme figura 5 e 6. Temos que ter cuidado nessa hora para evitarmos de nos machucarmos com as partes cortadas. Lixe levemente e trie as rebarbas das peças cortadas.

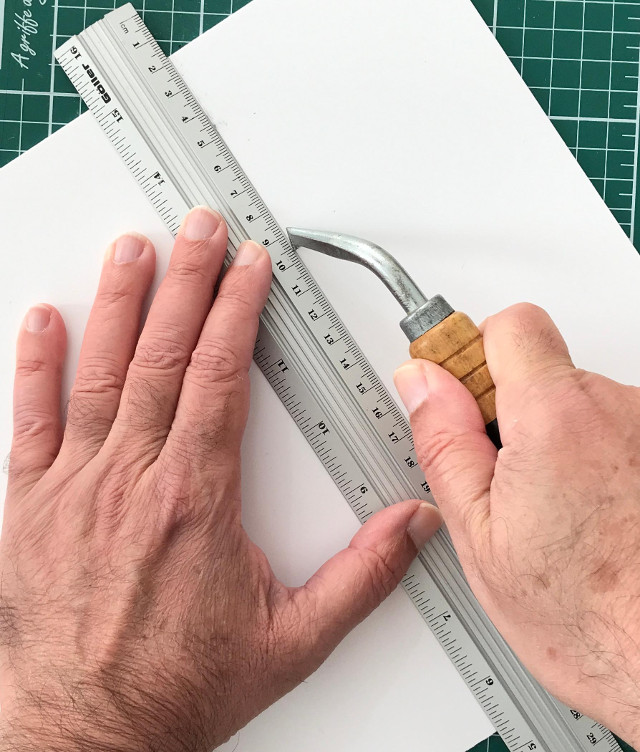

Figura 4 (fazer vinco com cortador de formica)

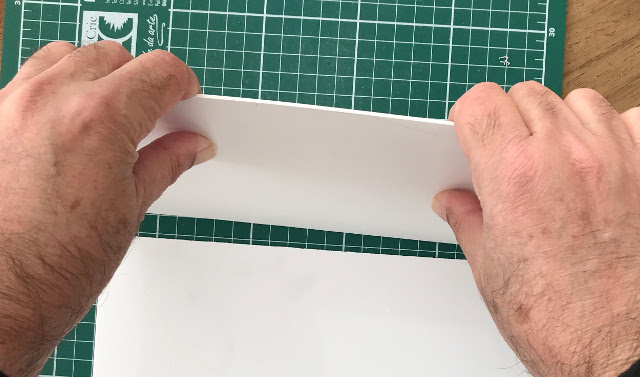

Figura 5 (dobrando a chapa no vinco)

Figura 6 ( placas se separando no vinco )

Para colar as peças podemos utilizar cola a base de estireno (tipo utilizada em plastimodelismo) ou a base de Etil Cianoacrilato. Iremos usar essa última devido a facilidade de encontrar e o baixo custo (figura 7)

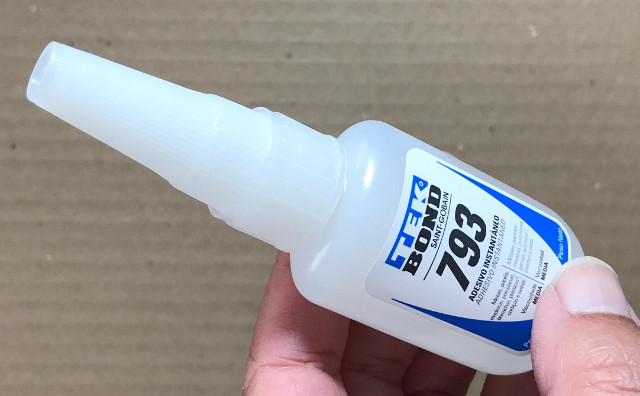

Figura 7 ( Exemplo de cola a base de Etil Cianoacrilato)

Use uma base de papelão e fixe uma das partes a ser colada com fita crepe conforme ilustra a figura 8 .

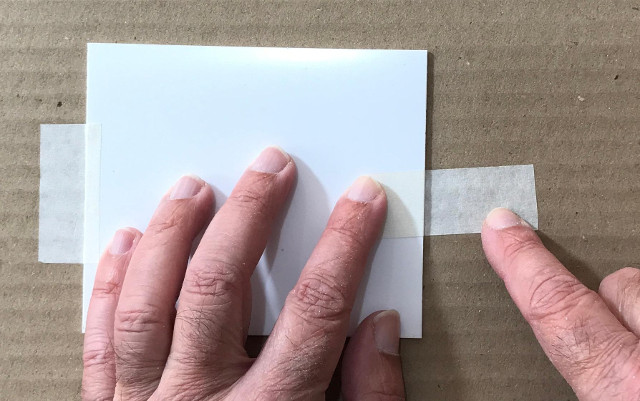

Figura 8 (preparando para colagem)

Para a colagem podemos fazer gabaritos para auxiliar no processo como mostra a figura 9 e 10.

Figura 9 (gabarito para montagem)

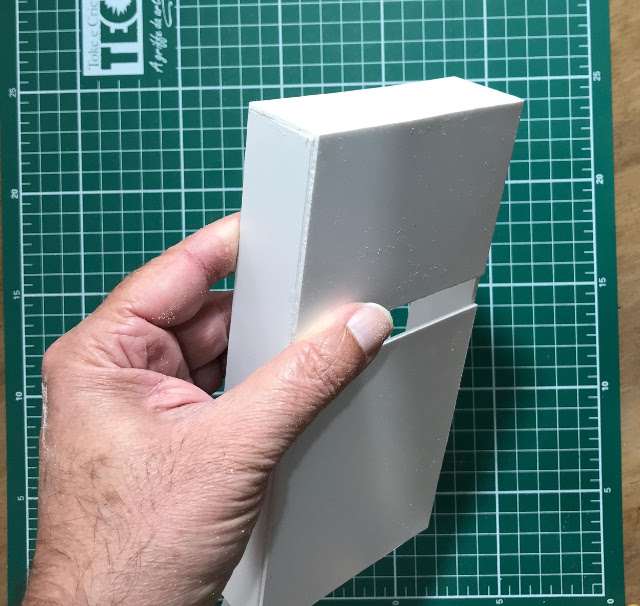

Figura 10 (fixação do gabarito para auxiliar na colagem)

Pressione as partes por 20 a 30 segundos para serem coladas, após isso elas estarão coladas como mostra a figura 11.

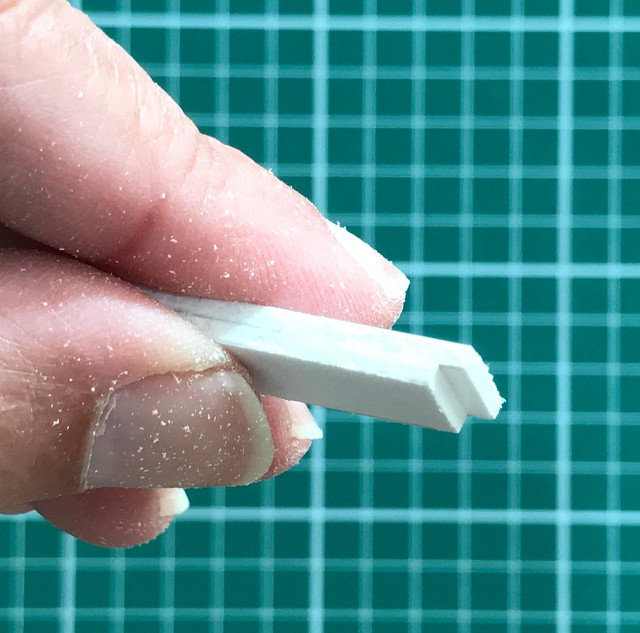

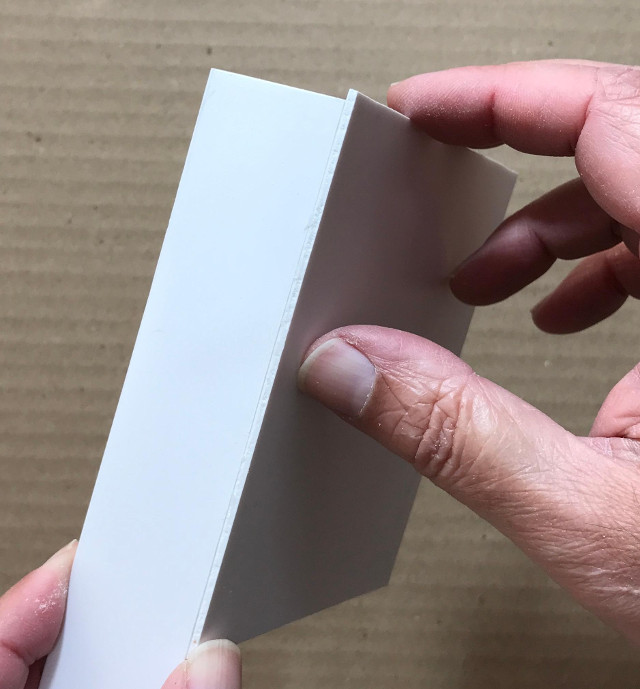

Figura 11 (partes coladas).

Continuamos cortando e colando as peças para fazer a carenagem do rover (figura 12 ) como o suporte para o smartphone (figura 13)

Figura 12 ( carenagem do rover )

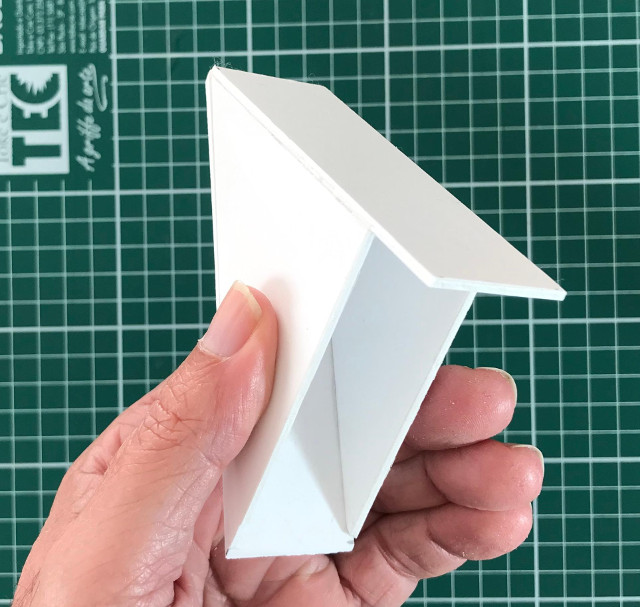

Figura 13 (suporte do smartphone)

Agora montamos tudo e fixamos na vase do rover conforme ilustra na figura 14.

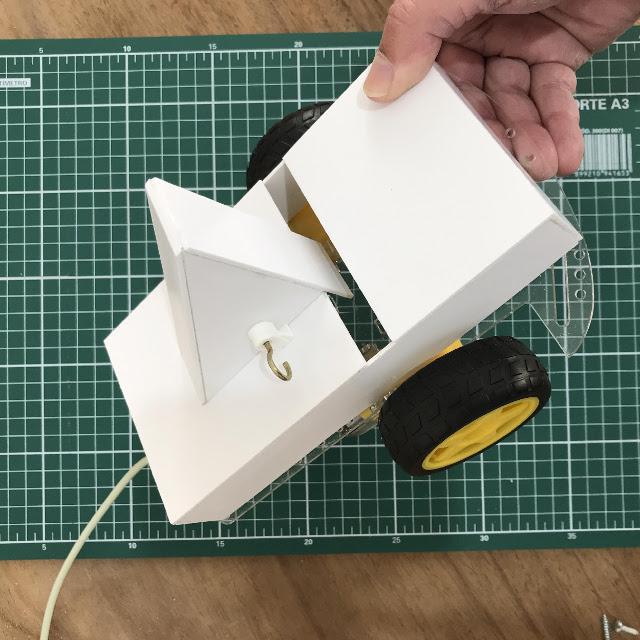

Figura 14 (fixação da carenagem na base)

Agora que você já pode montar seus protótipos usando o poliestireno, um material fácil de utilizar e bem resistente. Use a criatividade e nos envie fotos e vídeos de seus modelos.

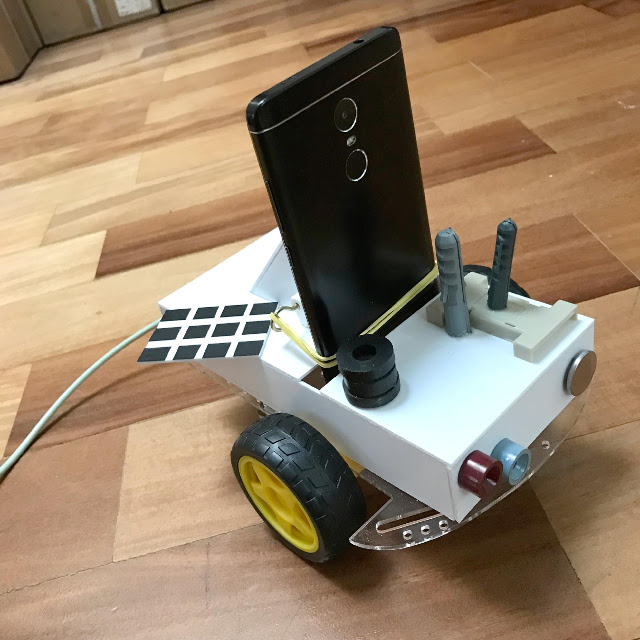

Figura 15 (sugestão de decoração da )

Atenção Cuidado!!!

As partes plásticas podem conter pontas cortantes e provocar acidentes assim como as ferramentas de corte. Por isso sempre peça ajuda a um adulto responsável para essas operações de corte e separação das peças. Use máscara e óculos de proteção quando for lixar o material plástico.

Use a cola com cuidado!!!

As colas sugeridas têm que ser utilizadas com muito cuidado e sempre por um adulto responsável ou com a sua supervisão. São materiais tóxicos e altamente inflamáveis. Por isso trabalhe em um ambiente ventilado e livre de fontes de calor. Guarde longe do alcance de crianças. Antes de utilizar leia atentamente as instruções na embalagem do produto.
