Na nossa série Banco de Circuitos publicamos grande quantidade de circuitos práticos de aparelhos de todos os tipos. Assim, temos edições sobre fontes, displays, LEDs, alarmes, circuitos automotivos, rádios, transmissores e muito mais. No entanto, temos em nosso estoque milhares de circuitos práticos, na verdade, mais de 7 000 no momento em que escrevemos este artigo, assim mesmo reunindo uma grande quantidade deles nas nossas edições sobra muito, e na nossa programação, alguns deles vão demorar muito para sair. A solução encontrada é então fazer algumas seleções e colocar no site como esta em que escolhemos alguns projetos interessantes de efeitos de luz e som.
Metralhadora com Relé
Este projeto é do livro Science Fair Projects de Newton C. Braga. Nele temos um relé que funciona de modo intermitente gerando um som semelhante ao de uma metralhadora num pequeno alto-falante. A velocidade do efeito depende da resistência da bobina do relé e do valor de C1, que deve ser obtido experimentalmente. Relés equivalentes ao indicado podem ser usados.
![](/images/stories/artigos12/art1476_0001.gif)
Espantalho Ultrassônico
Este circuito usa um tweeter piezoelétrico para emitir um potente som contínuo acima do limite audível, entre 20 kHz e 25 kHz. O ajuste é feito em P1 e a fonte deve fornecer pelo menos 2 A de corrente. O MOSFET de potência admite equivalente, devendo ser montado em radiador de calor. Podemos usar o circuito em silos e outros locais para espantar animais que ouvem ultrassons.
![](/images/stories/artigos12/art1476_0002.png)
Pulsador Luminoso Alternado

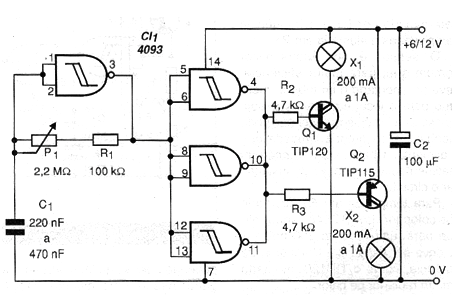

O circuito da figura faz com que duas lâmpadas pisquem alternadamente numa freqüência que pode ser ajustada em P1.Uma das portas NAND é usada como oscilador, cuja freqüência depende basicamente do valor de C1, enquanto que as demais portas são configuradas como amplificadores digitais e ligadas em paralelo para poder excitar dois transistores complementares.Para pequenas lâmpadas até 50 mA podem ser usados transistores de baixa potência como os BC548/558. Para lâmpadas de maior corrente devem ser usados os TIP120 e TIP115, montados em radiadores de calor. A tensão de alimentação do circuito depende da lâmpada usada. Uma das aplicações possíveis para este circuito é na sinalização de emergência, em triângulos de uso de automotivo ou mesmo na sinalização da saída de veículos. Uma fonte de acordo com a corrente e tensão das lâmpadas deve ser usada.
![](/images/stories/artigos12/art1476_0003.png)
PULSADOR DE POTÊNCIA

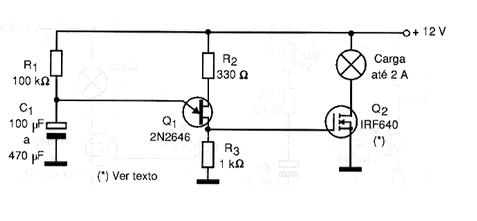

O circuito mostrado na figura produz pulsos de luz de alta intensidade em frequência que depende do resistor de 100 k Ω. Este componente pode ser trocado por um potenciômetro de 1 M Ω em série com um resistor de 47 k Ω para se ter um ajuste de frequência. A intensidade do pulso é de certo modo determinada pelo tempo de descarga do capacitor através de R1 de forma que alterações de valor do capacitor podem influir neste parâmetro. Experimentos recomendam capacitores de 100 µF a 470 µF para que se tenha uma boa potência para as pulsações. Lâmpadas de 12 V com correntes de 500 mA a 2 A são as recomendadas para as aplicações comuns.
![](/images/stories/artigos12/art1476_0004.png)
MIXER
O mixer de dois canais apresentado na figura consiste na solução ideal para os casos em que precisamos de uma configuração econômica e eficiente. Aqui temos apenas dois canais de entrada, mas nada impede que a configuração seja expandida com a repetição das etapas de entrada (C1, P1 e R1). O circuito tem uma impedância elevada de entrada e um bom ganho graças ao uso de um transistor de efeito de campo de junção. A impedância de saída é baixa com um sinal de boa amplitude capaz de excitar a maioria dos amplificadores de áudio comum e outros equipamentos tais como transmissores, etc. Os jaques de entrada podem ser do tipo RCA, assim como o de saída.
FILTRO DE RONCO
O Ronco de 60 Hz ou ruído da rede de energia (hum, em inglês) é um dos maiores inimigos dos operadores e instaladores de sistemas de som. Fios, cabos longos e mesmos equipamentos mal blindados captam o sinal irradiado pela fiação da rede de energia, amplificando-o. O resultado é o ronco desagradável reproduzido pelos alto-falantes. O circuito que apresentamos é um eliminador ou filtro de 60 Hz (que também pode ser modificado para rejeitar outras frequências que eventualmente possam perturbar um circuito). Este filtro é intercalado entre a fonte de ronco (por exemplo, um cabo longo de microfone) e o pré-amplificador, mesa de som ou amplificador. Na figura temos o diagrama completo de nosso filtro de ronco. Este filtro consiste numa etapa amplificadora com um transistor com forte realimentação negativa na frequência determinada pela ressonância do duplo T. Este duplo T pode ter um ajuste fino em P1 de modo a se encontrar o ponto exato de rejeição em função das tolerâncias normais dos componentes usados. Isso significa que, para as frequências fora do ajuste, o circuito atua como um pré-amplificador, mas não amplifica o sinal na frequência ajustada. A impedância de entrada do circuito é dada por R1 e permite seu uso com fontes de alta impedância, tais como microfones ou a saída de pré-amplificadores comuns.
![](/images/stories/artigos12/art1476_0005.png)
MIXER

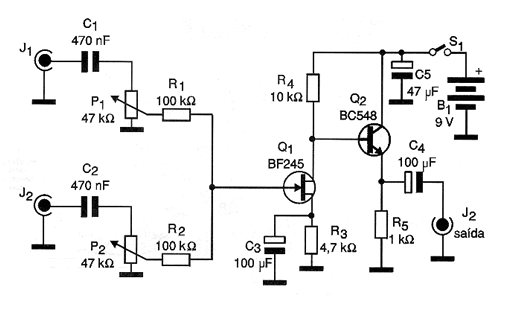

O mixer de dois canais apresentado na figura consiste na solução ideal para os casos em que precisamos de uma configuração econômica e eficiente. Aqui temos apenas dois canais de entrada, mas nada impede que a configuração seja expandida com a repetição das etapas de entrada (C1, P1 e R1). O circuito tem uma impedância elevada de entrada e um bom ganho graças ao uso de um transistor de efeito de campo de junção. A impedância de saída é baixa com um sinal de boa amplitude capaz de excitar a maioria dos amplificadores de áudio comum e outros equipamentos tais como transmissores, etc. Os jaques de entrada podem ser do tipo RCA, assim como o de saída.
![](/images/stories/artigos12/art1476_0006.png)
Efeito Fuzz

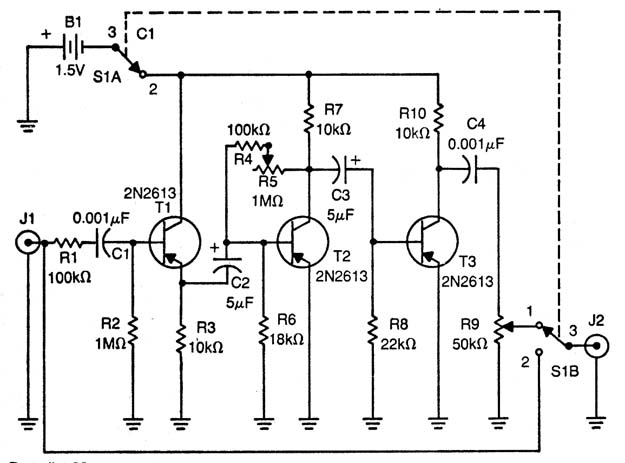

Este circuito de distorção foi encontrado numa publicação americana de 1970. Ele poderá ser montado com transistores mais modernos como os BC558. Sua alimentação é feita por uma única pilha. Os cabos de entrada e de saída de sinal devem ser blindados. Os ajustes são feitos nos dois potenciômetros. O de saída pode ser de 47k em lugar de 50k já que este valor não é comum atualmente.
