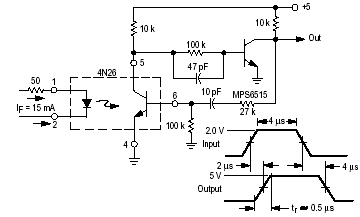

Em seu Application Note AN571A, a Motorola sugere diversas aplicações para o acoplador óptico 4N26. Uma delas é a de um amplificador de pulsos, mostrada na figura 1. (2006)
Observe que é possível obter pulsos compatíveis com lógica TTL, com 5 V de amplitude a partir de pulsos de 2 V de amplitude, obtidos de outra lógica desde que tenham uma capacidade de fornecer corrente de pelo menos 15 mA.
A grande vantagem desse circuito está no isolamento proporcionado pela presença do acoplador óptico que chega a milhares de volts.
O circuito também tem por característica a rapidez podendo trabalhar com pulsos de apenas 4 us de duração, conforme atestam as formas de onda mostradas no mesmo diagrama.
O transistor MPS6515 pode ser substituído por um equivalente de comutação como o 2N2222.
