O estetoscópio eletrônico é um amplificador de áudio ultra sensível desenvolvido para captar e amplificar sons de baixíssima intensidade. Seja para escuta acústica através de paredes, detecção de ruídos mecânicos de precisão, testes em bancada ou projetos de espionagem e investigação, este circuito com o integrado TBA820 permite ouvir vibrações imperceptíveis ao ouvido humano com excelente clareza.
Obs. Publicamos este artigo originalmente num de nossos livros de espionagem da década de 80. O artigo foi atualizado em 2015.

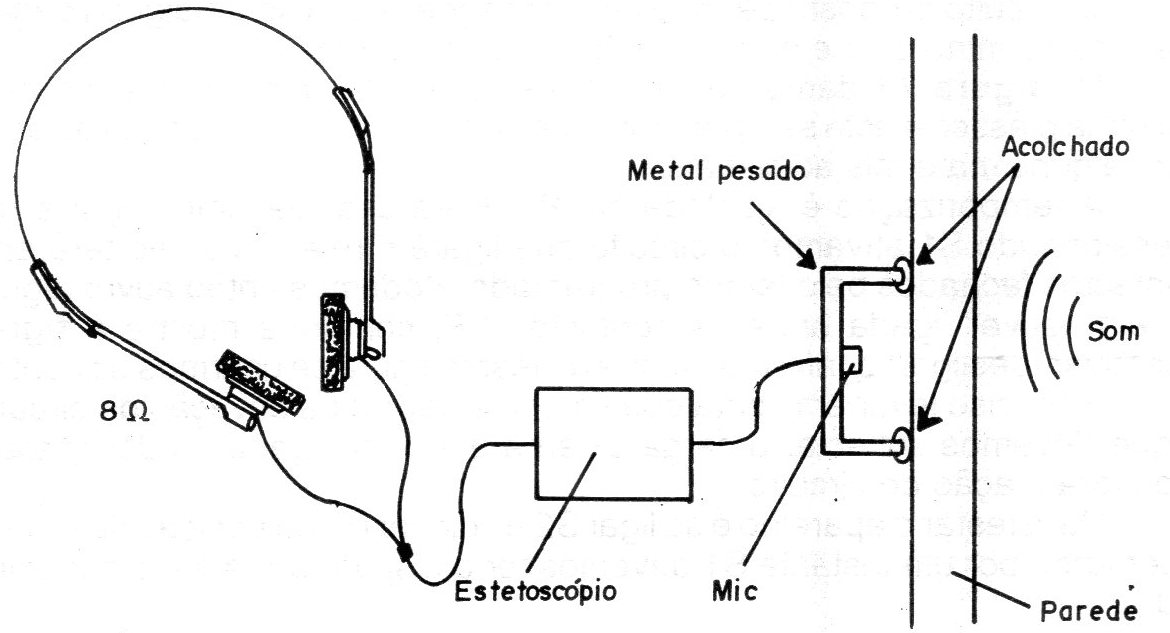

Na figura 1 damos uma ideia de como este aparelho pode ser usado na escuta através de paredes.

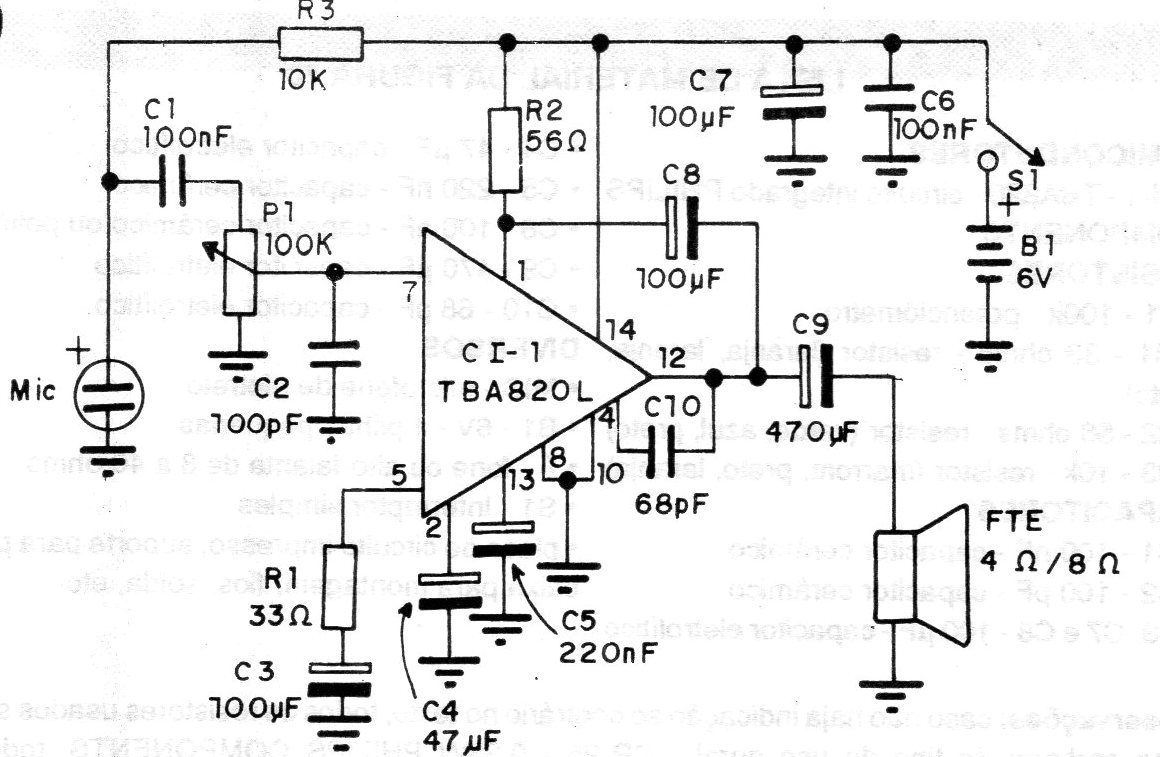

O circuito proposto, muito simples é mostrado na figura 2.

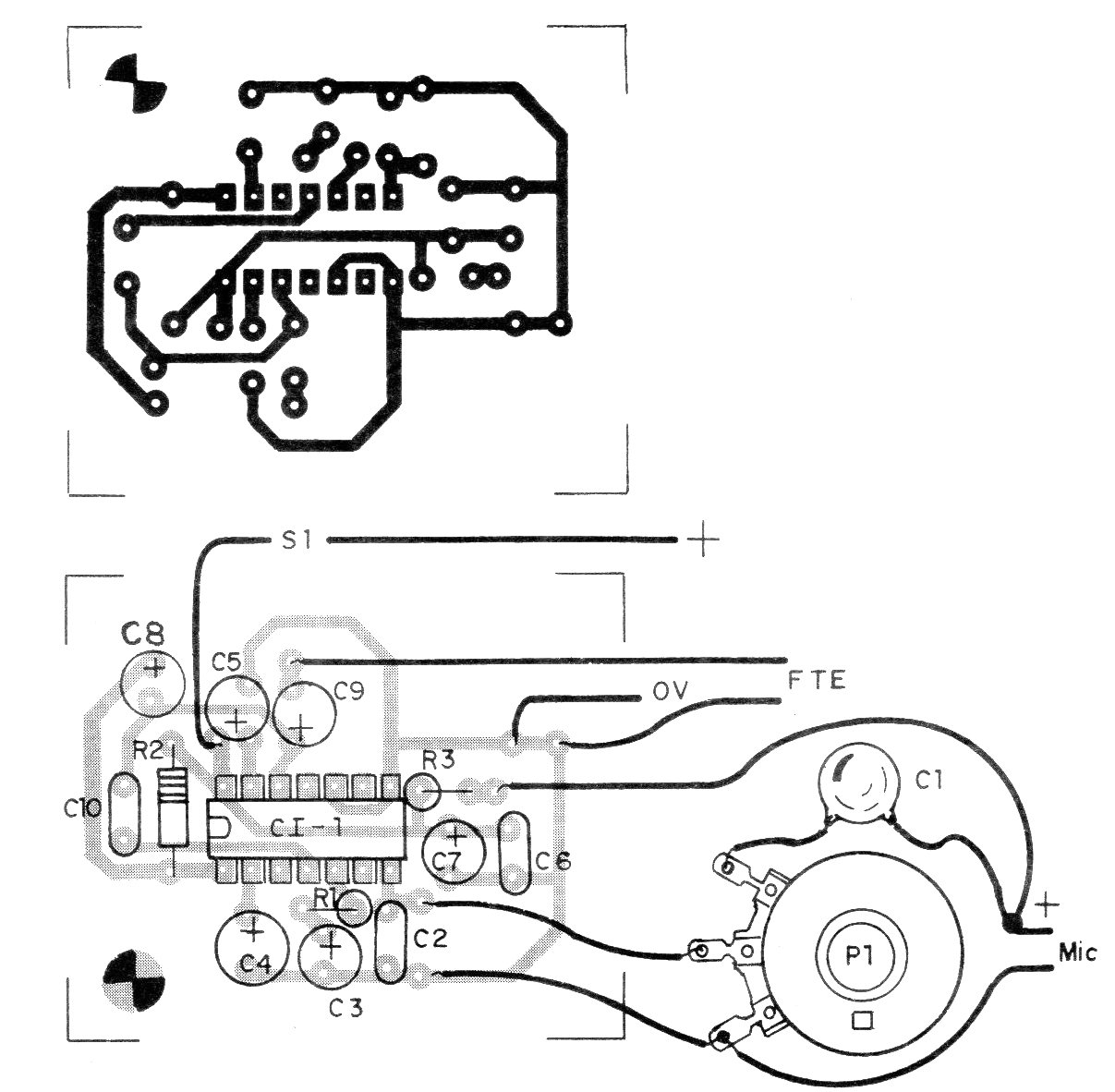

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 3.

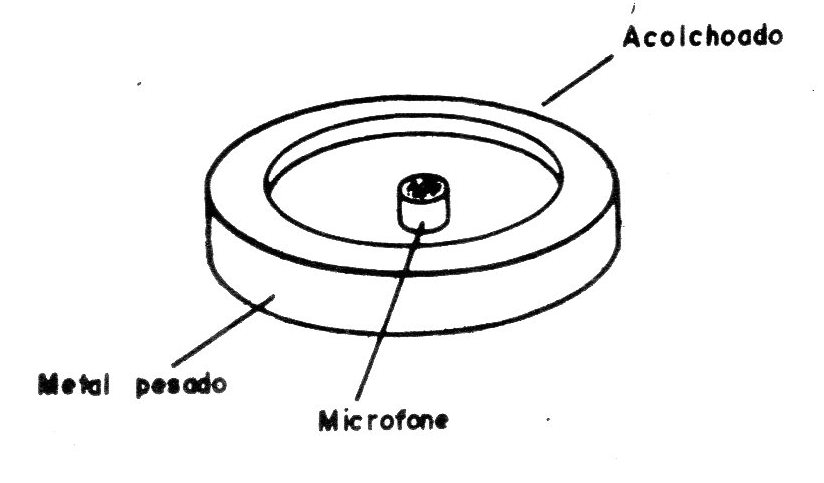

Para escuta através de pavimentos e paredes o microfone precisa ser dotado de um sistema acústico especial. Este sistema consiste num disco pesado de metal com as bordas acolchoadas conforme mostra afigura 4.
O disco deve pesar pelo menos 500 gramas para que os sons laterais sejam amortecidos e que somente o som frontal da parede ou do pavimento sejam captados e amplificados.
Lista de Material
CI-1 - TBA820 - circuito integrado0
RESISTORES
P1 – 100 k - potenciômetro
R1 - 33 ohms - resistor (laranja, laranja, preto)
R2 - 56 ohms - resistor (verde, azul, preto)
R3 – 10 k - resistor (marrom. preto, laranja)
CAPACITORES
C1 - 100 nF - capacitor cerâmico
C2 - 100 pF - capacitor cerâmico
C3. C7 e C8 - 100 uF - capacitor eletrolítico
C4 - 47 uF - capacitor eletrolítico
C5 - 220 nF - capacitor cerâmico
C6 - 100 nF - capacitor cerâmico ou poliéster
C9 - 470 uF - capacitor eletrolítico
C10 - 68 uF - capacitor eletrolítico
DIVERSOS
MIC - microfone de eletreto
B1 – 6 V - 4 pilhas pequenas
F - fone ou alto-falante de 8 a 40 ohms
S1 - Interruptor simples
Placa de circuito impresso, suporte para pilhas, caixa para montagem, fios, solda, etc.
