Existem situações em que o microfone não pode ser escondido no local em que se passa uma conversa. Neste caso, a escuta deve ser remota e para isso o detetive ou espião pode contar com alguns recursos interessantes.
Obs. Este artigo faz parte de um dos meus livros de espionagem.

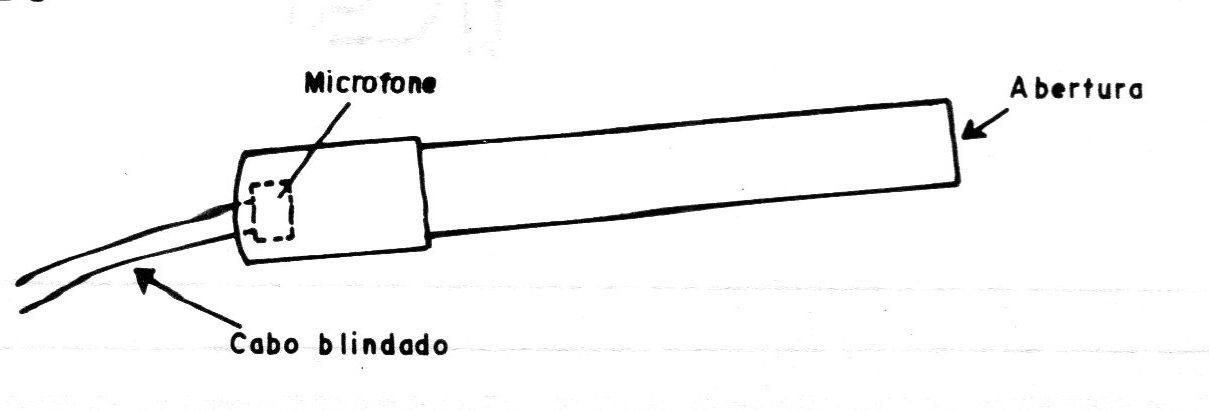

Um primeiro recurso muito explorado é o microfone sensível direcional. O tipo mais comum é o tubular mostrado na figura 1.
O tubo permite a captação dos sons que vem apenas de uma direção, sendo então oculto e apontado para as pessoas que estão conversando. Os sons interferentes laterais não são captados.
A montagem de um microfone deste tipo não oferece muitas dificuldades.

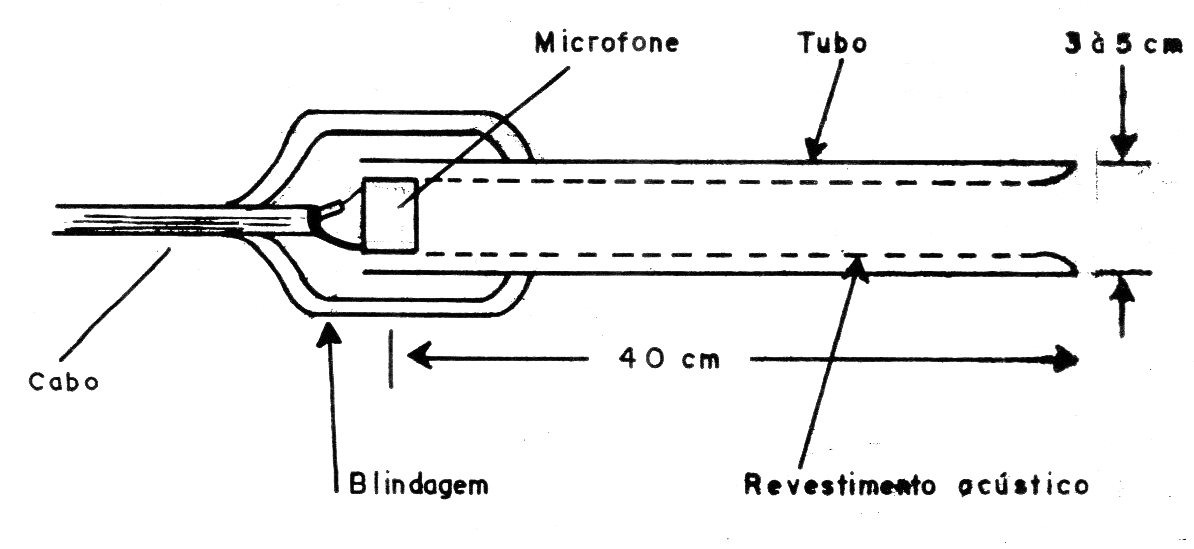

Conforme mostra a figura 2 podemos usar um tubo de papelão bem grosso ou metal, e dentro dele colocar algum material absorvente acústico.
A extremidade por onde entra o som deve ficar aberta e na outra extremidade fica o microfone de eletreto.
O microfone deve ser protegido para não captar os sons que vem por trás do aparelho.
Um cabo blindado leva o sinal ao amplificador ou gravador. Temos diversos aparelhos que podem ser usados com este tipo de microfone.
Pré-amplificador
Para aumentar o ganho do microfone podemos usar um pré-amplificador transistorizado com apenas um transistor. Veja que o gravador normalmente já possui o seu amplificador e os microfones de eletreto também, de modo que uma amplificação adicional excessiva pode saturar o circuito causando distorções.

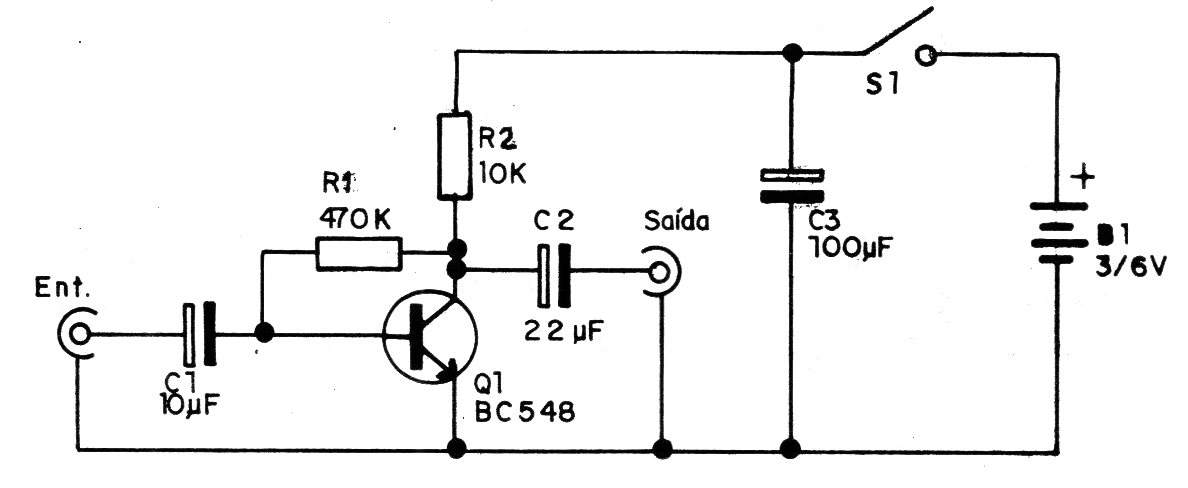

Na figura 3 temos um pré-amplificador que pode ser usado para esta finalidade.
Lista de Material
SEMICONDUTORES
Q1 - BC548 ou equivalente - transistor NPN de uso geral
RESISTORES
R1 – 10 k - resistor (marrom, preto, laranja)
R2 – 470 k - resistor (amarelo, violeta, amarelo)
CAPACITORES
C1 - 10 uF x 6 V - capacitor eletrolítico
C2 - 22 uF x 6V - capacitor eletrolítico
C3 - 100 uF x 6 V - capacitor eletrolítico
DIVERSOS
B1 - 3 ou 6 V - 2 ou 4 pilhas pequenas
S1 - Interruptor simples
Placa de circuito impresso, caixa para montagem, suporte de pilhas, conector para cabos de microfone, fios, solda, etc.
