Descrevemos a montagem de um simples transmissor modulado em tom para formar junto com seu radinho de FM um sistema de controle remoto de um canal com alcance de até mais do que 50 metros. O sistema pode ser usado na sinalização, abertura de portas de garagem ou mesmo robôs e modelos controlados à distância.

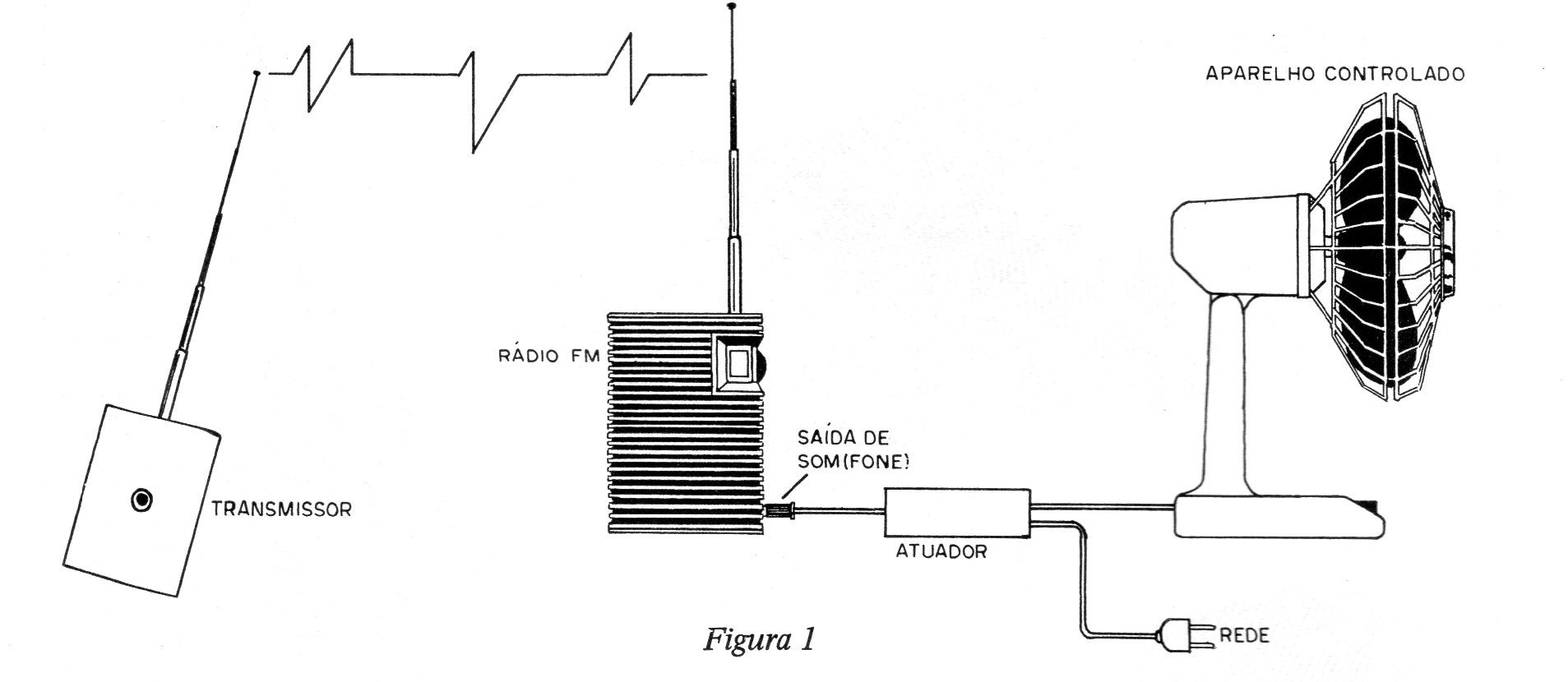

Em outros artigos do site sugerimos a utilização de um rádio comum de FM como receptor de rádio controle, retirando-se o sinal da saída de seu alto-falante ou fone para excitar um circuito especial de disparo de relê. (figura 1)
Naqueles artigos demos também pormenores para a construção de um transmissor simples modulado em tom.
Explorando ainda aquela ideia voltamos com um novo transmissor de 2 transistores apenas, também modulado em tom e que pode ser utilizado em conjunto com radinhos de FM na elaboração de controles remotos.
O transmissor funciona com alimentação de apenas 6 V (4 pilhas pequenas) e tem um bom alcance, podendo atuar sobre um radinho comum de FM em distâncias maiores que 50 metros.
A IDEIA BÁSICA
Em outros artigos exploramos a ideia de utilizar um receptor comercial de FM como receptor de rádio controle de curto alcance.
Estes radinhos são bastante compactos e possuem excelente estabilidade, facilitando assim os leitores menos habilidosos que nesta parte do sistema teriam dificuldades em desenvolver um projeto.

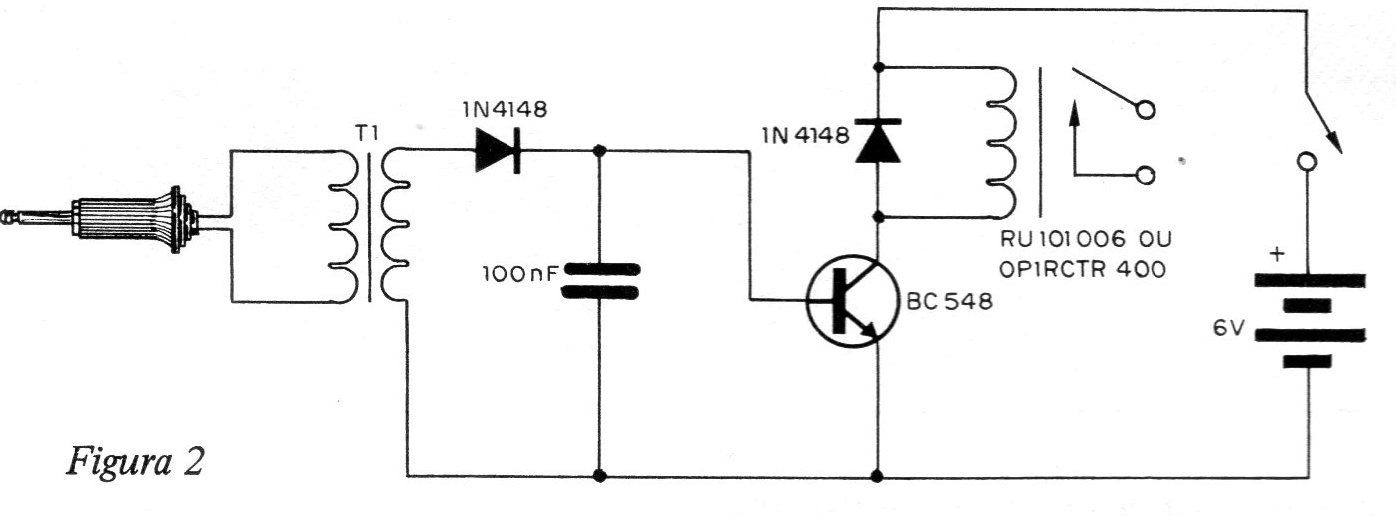

A ideia consiste em se retirar o sinal recebido do transmissor, modulado em tom, e aplicá-lo a uma etapa capaz de acionar um relê, conforme mostra a figura 2.

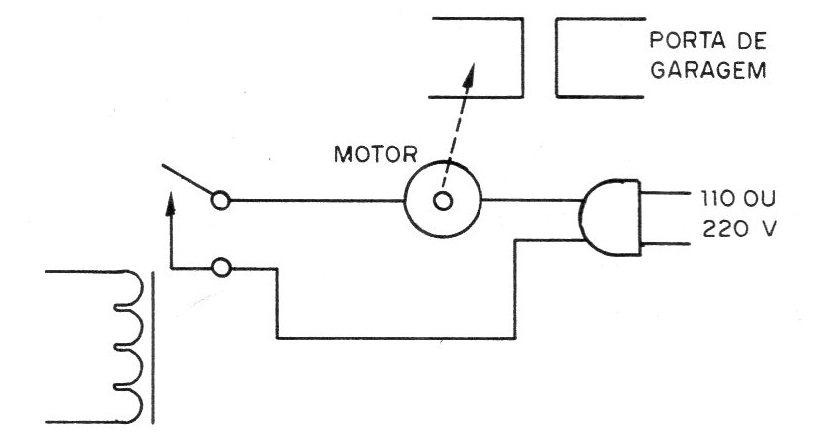

Este circuito retífica o sinal de áudio, aplicando-o a um transistor amplificador que excita um relê. Este relê pode ser usado para controlar cargas de alta potência como por exemplo, o sistema de abertura de portas de garagens, conforme mostrado a figura 3.
Pormenores da construção do sistema decodificador com radinho comum devem ser estudados em outros artigos do site.
Basta então que se ajuste o transmissor para uma frequência livre da faixa de FM, e se sintoniza o rádio na mesma frequência. O sinal do transmissor atuará sobre o radinho e também sobre o sistema controlado a distância.
O NOSSO TRANSMISSOR

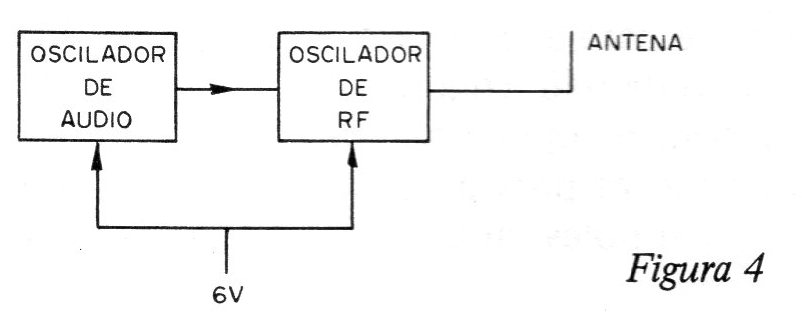

O transmissor que propomos leva dois transistores e opera na faixa de FM podendo ser resumido em dois blocos conforme mostra a figura 4.

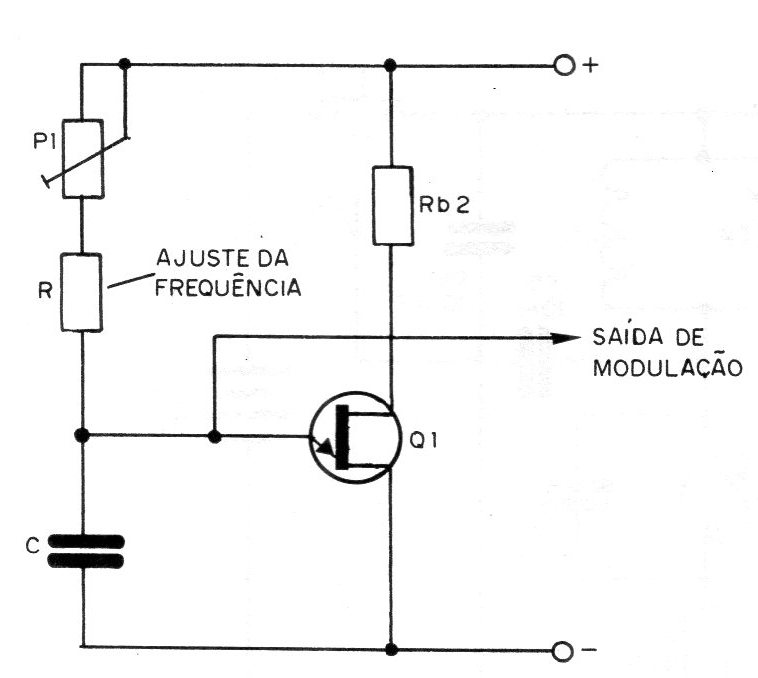

O primeiro bloco é a etapa moduladora que leva um transistor unijunção funcionando como oscilador de relaxação. A frequência da modulação é controlada num trimpot, conforme mostra o circuito da figura 5.
Veja que podemos utilizar um filtro no receptor e ajustar este trimpot para uma determinada frequência conseguindo-se com isso um sistema à prova de acionamento indevido, pois somente a frequência de modulação certa combinada com a frequência do transmissor é que podem atuar sobre ele.
O sinal modulador é aplicado a uma etapa de alta frequência que tem por base um transistor BF494 ou equivalente.
Este transistor oscilará numa frequência que depende da bobina L1 e do ajuste do trimmer Cv.

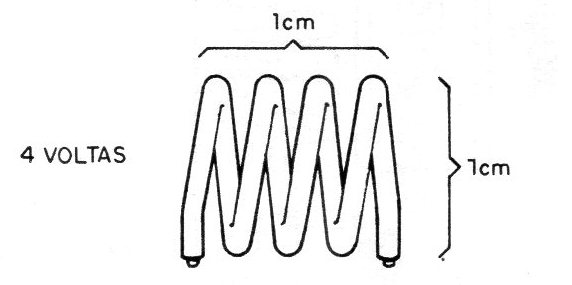

A bobina é um ponto crítico desta montagem, pois deve ter exatamente o número de voltas recomendado (4) e o diâmetro mostrado na figura 6.
O fio usado pode ser o comum rígido de ligação ou então fio esmaltado 18 ou 22.
OS COMPONENTES

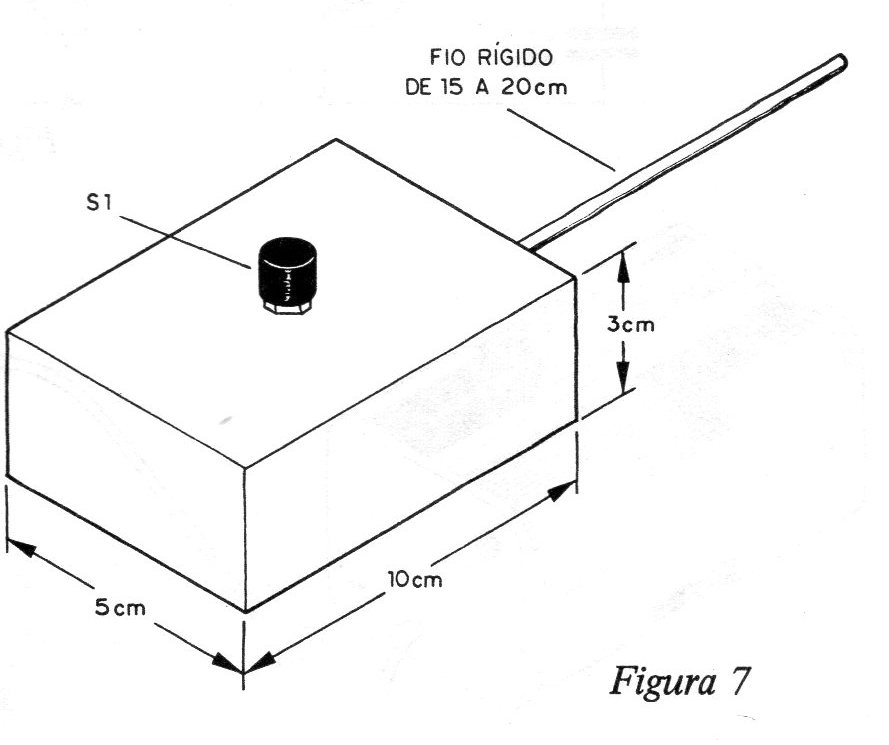

Sugerimos a instalação do transmissor numa caixinha conforme mostra a figura 7.
Esta caixinha deve ser um pouco maior que o recomendado se a montagem for feita em ponte de terminais.
Os componentes eletrônicos são os seguintes:
Para Q1 pode ser usado o 2N2646, transistor unijunção que é bastante comum no comércio. Para Q2 o tipo básico é o BF494, mas equivalente como BF495 funciona e para outros transistores do RF deve-se tomar cuidado com a disposição de terminais que pode ser diferente.
O trimmer é comum de plástico ou porcelana, e os resistores todos de 1/8 ou ¼ W com 10% ou 20% de tolerância. Os capacitores são todos cerâmicos. O trimpot pode ter 100 k ou valores próximos.
O interruptor geral é um botão de campainha e a antena deve ser um pedaço de fio rígido de 15 a 20 cm. Não use fio maior porque isso instabiliza o cíicuito.
Componentes que complementam o material são o suporte para as pilhas, a ponte de terminais ou placa de circuito impresso, fios e solda.
MONTAGEM
Como sempre, use somente um soldador pequeno (máximo 30 W) pois os componentes podem danificar-se com excesso de calor.

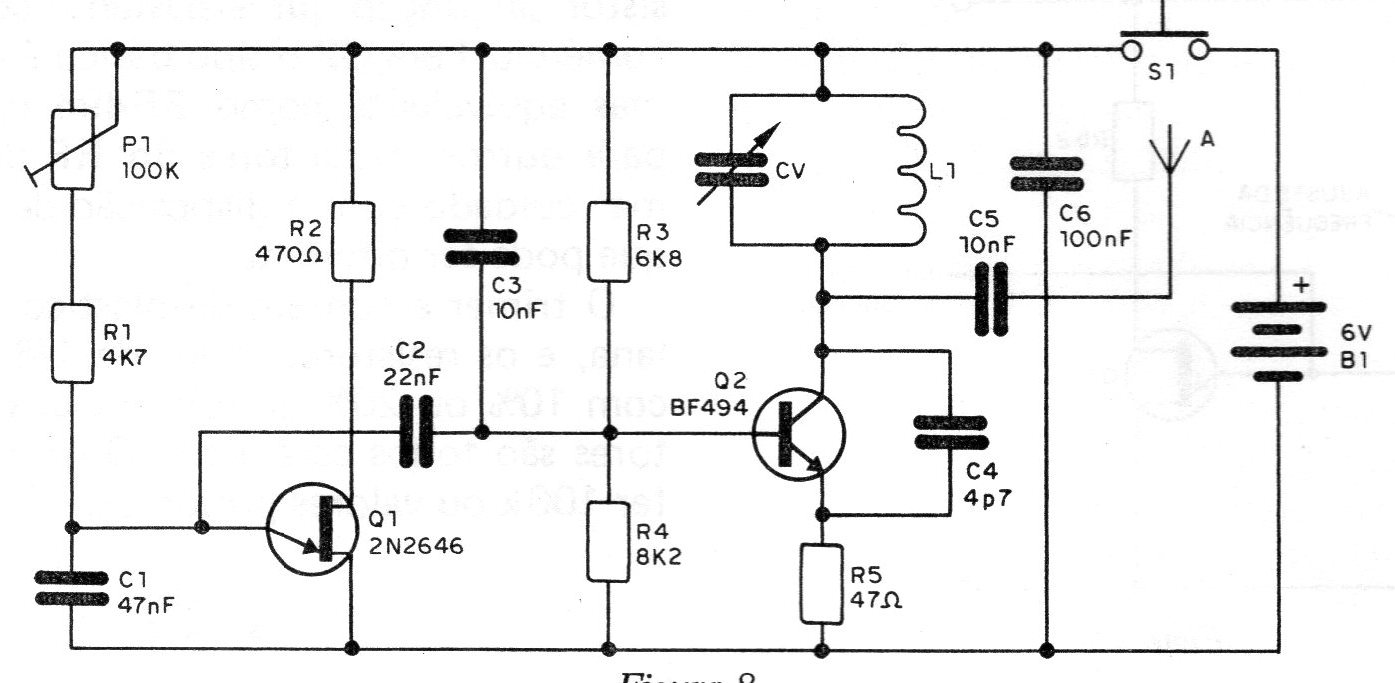

O circuito completo do transmissor é mostrado na figura 8.

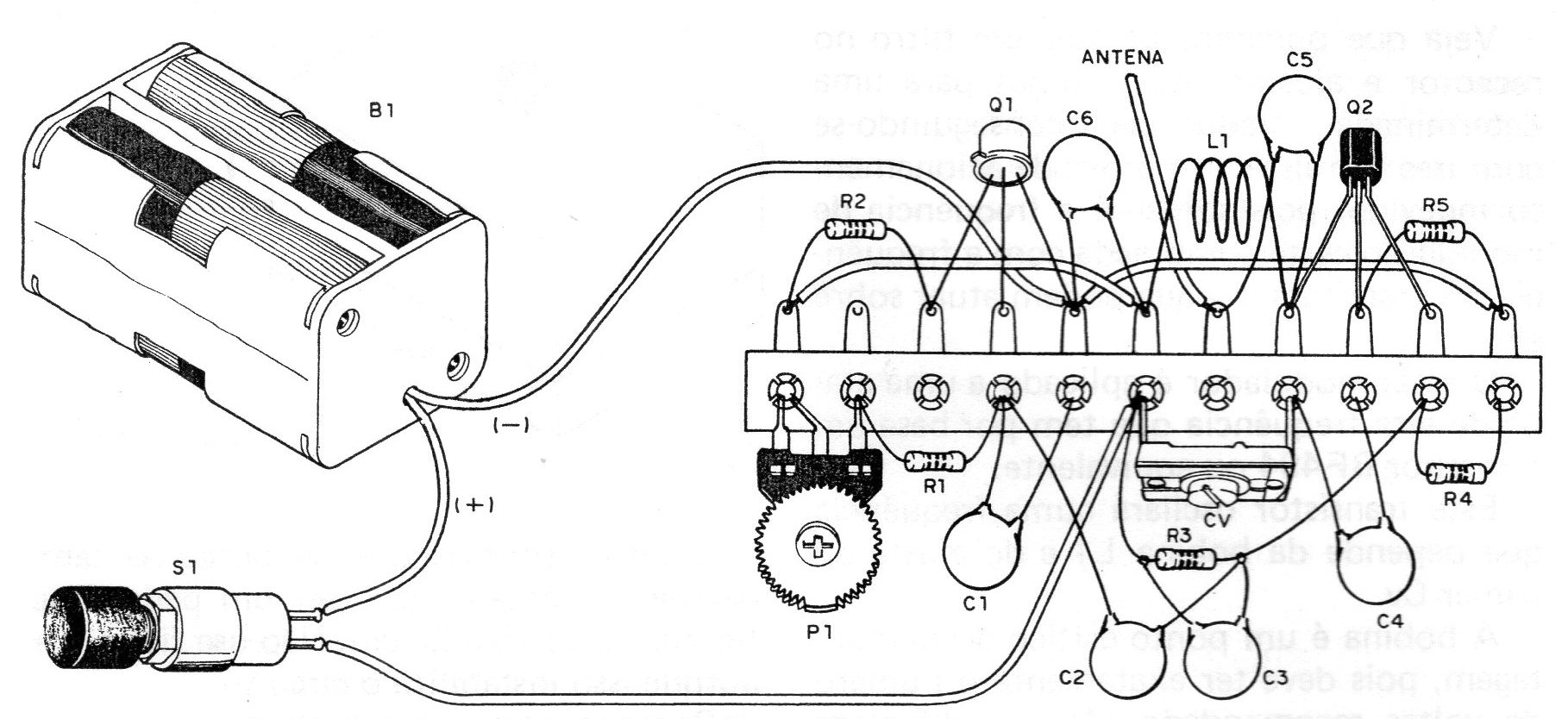

Na figura 9 temos a versão em ponte de terminais que é recomendada aos menos experientes, pois a ponte pode ser comprada pronta, o que não acontece com a placa de circuito impresso que deve ser fabricada por cada um.

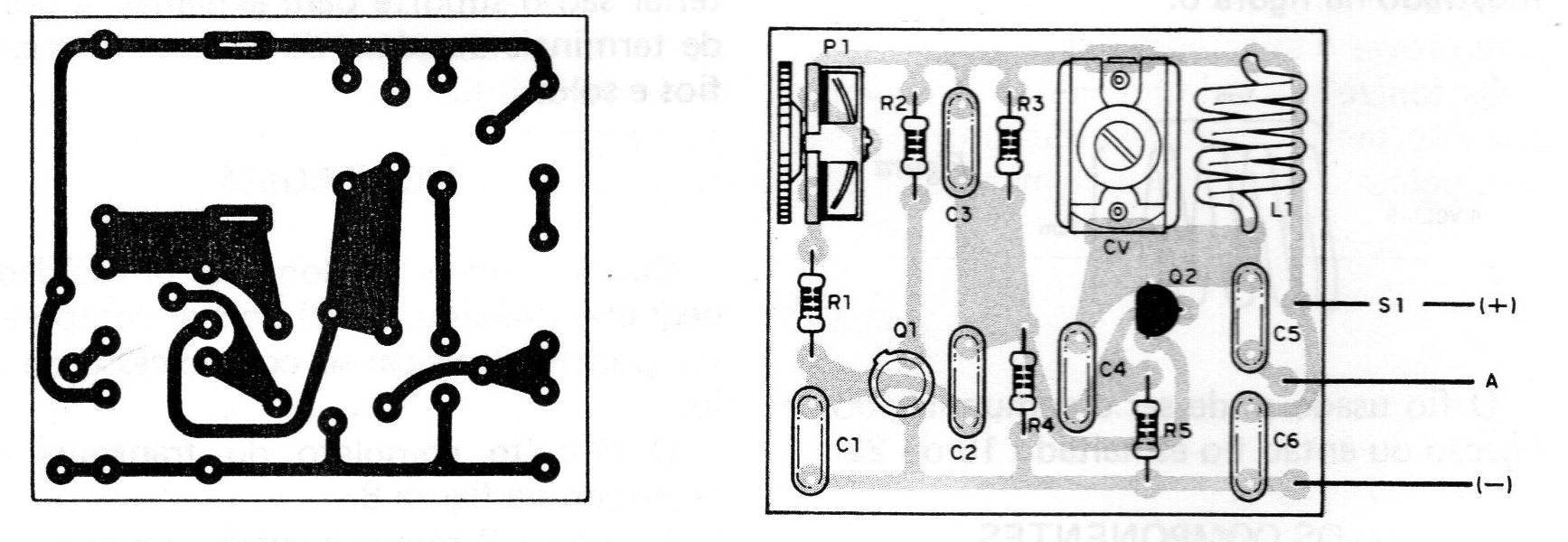

Na figura 10 damos a nossa sugestão de placa de circuito impresso para os que possuem recursos para sua elaboração e também sabem como fazê-la.
Alguns cuidados devem ser tomados com a montagem, por isso damos uma sugestão de sequência de operações.
a) Solde em primeiro lugar o transistor unijunção tomando cuidado com a posição do seu ressalto. Veja a figura. Depois solde o transistor Q2 também tomando cuidado com sua posição. Ao soldar estes componentes seja rápido para que o calor não os afete.
b) Solde os resistores. Os seus valores são dados pelas faixas coloridas. Em caso de dúvidas, consulte a lista de materiais.
c) Solde os capacitores. Olhe bem os valores. Para os tipos cerâmicos, as marcações podem vir de maneira diferente das indicadas na lista de materiais para alguns. Assim 22 nF pode vir como 223 ou 0,02, enquanto que 1onF pode vir como 103 ou 0,01.O de100 nF pode vir como104 ou 0,1.
d) Para soldar o trimmer atente para a posição da armadura externa, ou seja, da placa que fica por cima e que deve ser soldada ao positivo da alimentação, ficando a de baixo no transistor. Com isso, aumenta-se a estabilidade do transmissor.
e) Complete a montagem com a ligação da bobina.
f) Se sua montagem for feita em ponto de terminais, faça as interligações com pedaços de fios.
g) Solde o trimpot. Na versão em ponte será preciso dobrar ligeiramente seus terminais para que se ajustem aos locais de fixação. Cuidado para que após a soldagem ele fique firme.
h) Faça agora as ligações externas correspondentes ao interruptor S1, ao suporte das pilhas e também à antena.
Terminada a montagem, antes de fechar tudo na caixa, é conveniente fazer um teste de funcionamento.
PROVA E USO
O leitor precisará de um radinho de FM para provar o seu transmissor.
Sintonize o radinho numa frequência que não tenha nenhuma estação funcionando e coloque seu volume na metade.

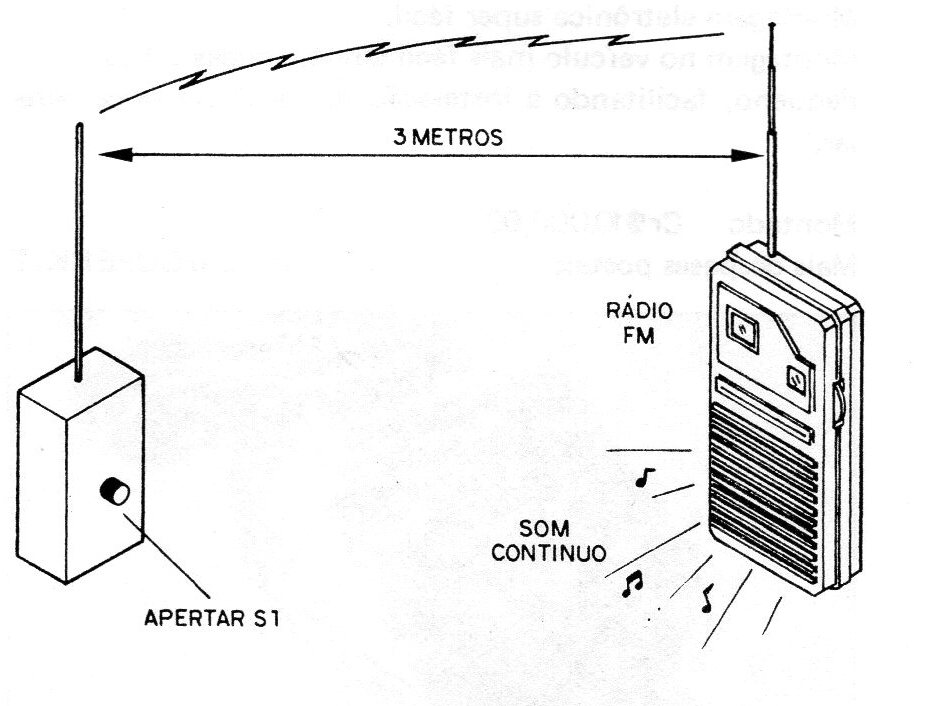

Em seguida, coloque o transmissor a uma distância de uns 3 metros do radinho e ligue-o mantendo apertado o interruptor S1. (figura 11)
Ajuste o trimmer Cv com uma chave não magnética (não de metal) até que o seu sinal, manifestado na forma de um apito contínuo seja captado.
Cuidado, pois podem ser captados apitos de diversas intensidades que correspondem a sinais espúrios. O que deve ser levado em conta é o mais forte e que se manterá quando depois de ajustado, o transmissor for levado para longe do rádio.
Comprovado o funcionamento, feche o aparelho na caixa e proceda a um novo ajuste (a caixa influirá no ajuste). Depois, veja em outros artigos como montar um acionador para operar junto com radinho.
Lista de Material
QI1- 2N2646 - transistor unijunção
Q2 - BF494 ou equivalente - transistor de RF
Cv - trimmer comum
L1 - bobina - ver texto
P1 - trimpot de 100 k
R1 - 4k7 x 1/8 W - resistor (amarelo, violeta, vermelho)
R2 – 470 R x I/8 W - resistor (amarelo, violeta, marrom)
R3 _ 6k8x 1/8 W - resistor (azul, cinza, vermelho)
R4 - 8k2 x 1/8 W - resistor (cinza, vermelho, vermelho)
R5 – 47 R x 1/8 W - resistor (amarelo, violeta, preto)
S1 - Interruptor de pressão
C1 – 47 nF - capacitor cerâmico
C2 – 22 nF - capacitor cerâmico
C3 – 10 nF - capacitor cerâmico
C4 - 4p7 - capacitor cerâmico
C5 – 10 pF - capacitor cerâmico
C6 – 100 nF - capacitor cerâmico
B1 - 6 V - 4 pilhas pequenas
Diversos: caixa para montagem, placa de circuito impresso ou ponte de terminais, antena (pedaço de fio rígido), fios, etc.
