MARCA: Consul 02
DEFEITO: Funciona apenas algumas das teclas de membrana
AUTOR: Junior de Fátima Lima – Ibitira - BA

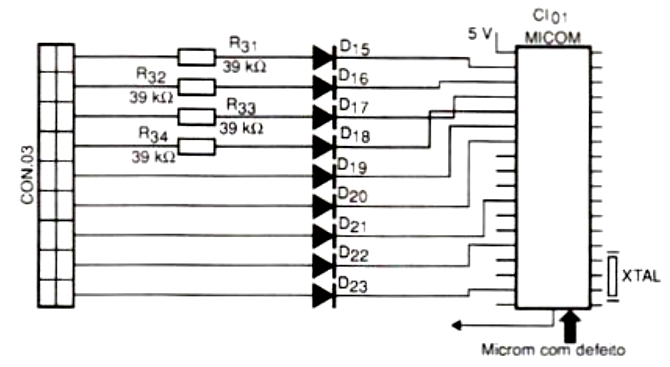

Tudo indicava que o problema estava nas membranas do teclado. Realize a troca, mas isso não resolveu, então analisar a placa do painel fechando em curto no conector do cabo as funções correspondentes. Verifiquei que só ativava as funções durante um minuto (reaquecer e ligar). Fui então testar os diodos D15 a D23, encontrando todos em bom estado. Com isso ficou comprovado que o problema era no ICs. Feita a troca do circuito integrado, todas as funções voltaram a funcionar.
| Clique na imagem para ampliar |
