O Rádio AM ou FM Como Receptor de Rádio Controle (ART2494)

Detalhes: Escrito por: Redação

A montagem de um receptor sensível e estável para sistemas de rádio controle oferece inúmeros problemas aos leitores, tanto pelo aspecto crítico dos componentes e dos ajustes como também pela dificuldade em se obter uma montagem compacta. Por que não usar, nestes casos, um rádio comum de AM ou FM como receptor de rádio controle? Em sistemas de um ou de poucos canais isso é fácil, como veremos neste artigo.

Obs. Este artigo é de 1984. Atualmente com o possível desaparecimento das rádios de AM e FM, os receptores vão se tornar obsoletos. A ideia dada neste artigo possibilita seu aproveitamento de uma nova forma.

Existem muitos tipos econômicos de rádios portáteis de AM e FM que operam com 2 ou 4 pilhas e que apresentam boa sensibilidade, podendo, por isso, serem aproveitados como sistemas receptores de rádio controle.

A utilização de um radinho deste tipo oferece inúmeras vantagens ao montador: em primeiro lugar ele não precisa montar o aparelho todo, principalmente a parte de RF que é mais crítica, e nem ao menos projetar a placa de circuito impresso; em segundo lugar ele poderá contar com a vantagem da sensibilidade e estabilidade de um circuito comercial que, certamente, será bem melhor do que a de um circuito de outro tipo.

É claro que nos sistemas em que usarmos receptores de FM teremos muito maior alcance do que nos que usarmos rádios de AM, mas os dois funcionam dentro de suas características próprias, servindo pois para finalidades específicas.

O circuito que propomos neste artigo é o receptor, ou seja, a parte que será ligada ao rádio (tanto de AM como FM) e que permite numa versão inicial o acionamento de um relê (1 canal), o qual pode controlar os mais diversos dispositivos: brinquedos, portas de garagem, projetores de slides, armadilhas, etc.

COMO FUNCIONA

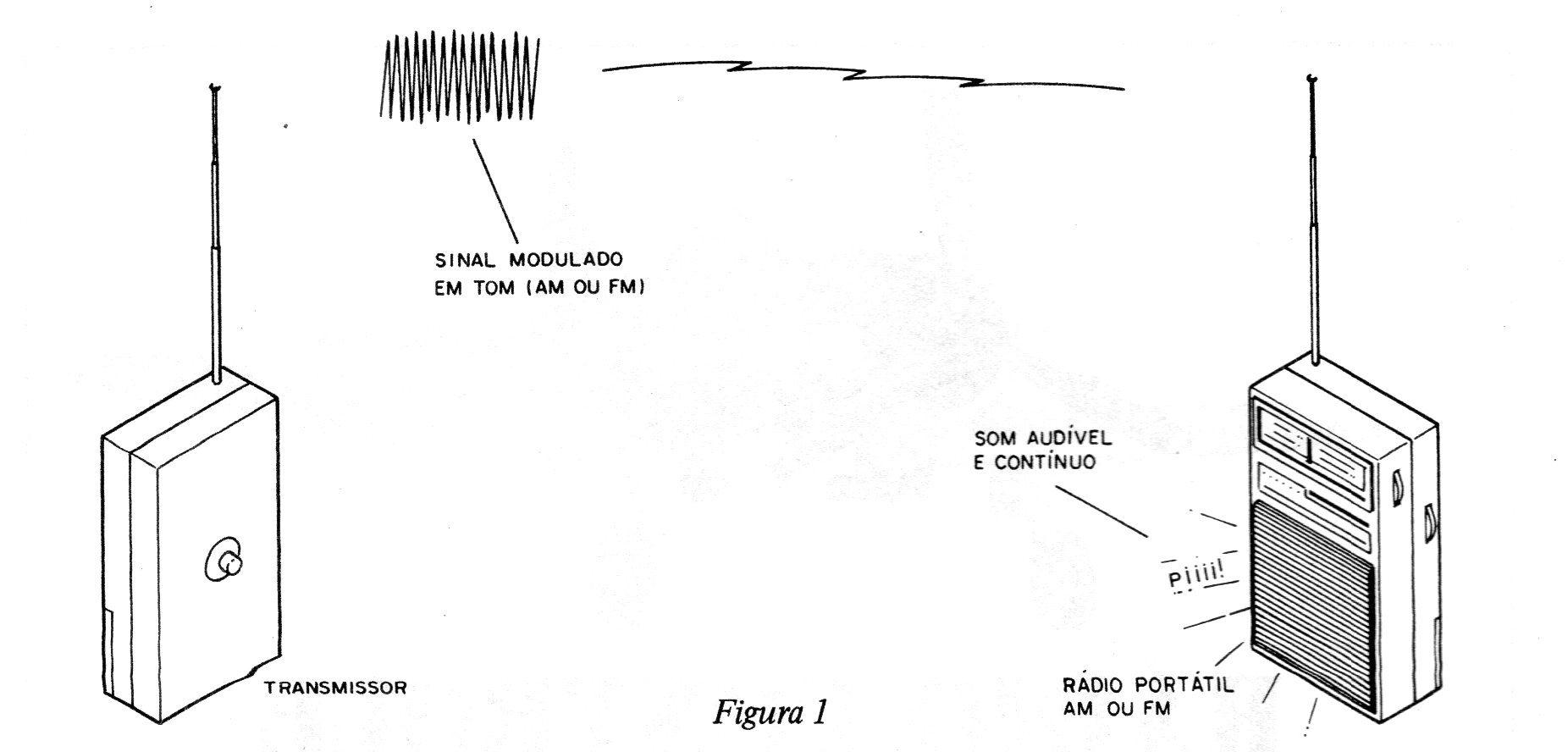

Um sinal emitido por um transmissor, captado por um rádio, se for modulado em amplitude por um tom de áudio, terá como resultado a produção deste som no próprio alto-falante do rádio. (figura 1)

Figura 1 – O sinal modulado em tom | Clique na imagem para ampliar |

Se, entretanto, utilizarmos um circuito retificador e amplificador transistorizado na saída que seria ligada ao alto-falante, teremos a possibilidade de acionar um relê.

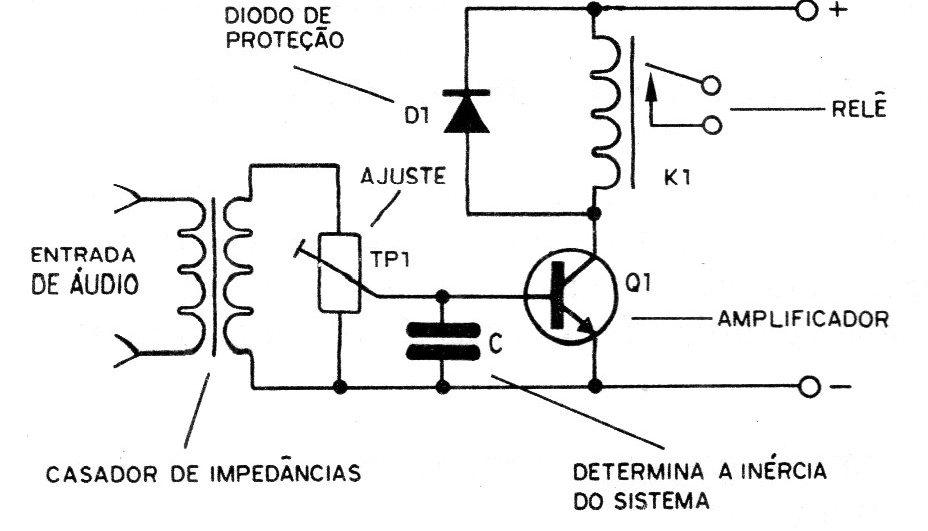

Tudo isso pode ser feito de maneira simples com o circuito básico mostrado na figura 2.

Figura 2 – Circuito básico | Clique na imagem para ampliar |

Neste circuito, o transformador toma o sinal de baixa impedância de áudio, obtido no jaque do fone do radinho de AM e FM, e eleva sua impedância, aplicando-o num trimpot.

Este trimpot é o ajuste de sensibilidade do circuito. Dependendo do ajuste deste componente, pegamos o sinal com intensidade suficiente para excitar a junção base--emissor do transistor.

Este transistor tem função dupla, pois além da sua junção servir de retificador para o sinal, ele amplifica-o a ponto de poder excitar diretamente um micro-relê.

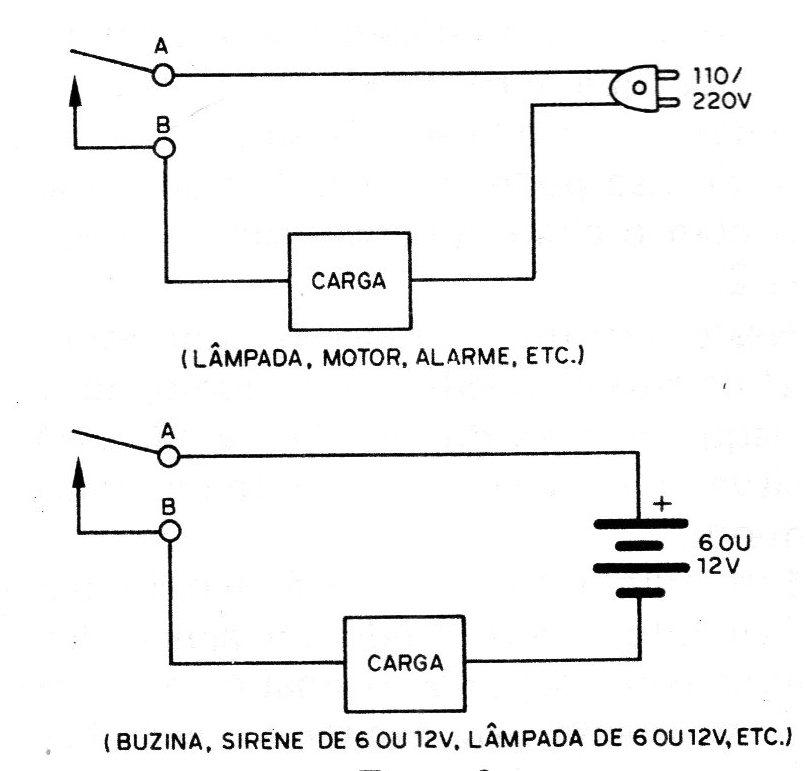

O micro-relê usado tem dois pares de contatos que suportam correntes de até 2 A. Nestes contatos ligamos os circuitos de carga, conforme sugestões da figura 3.

Figura 3 – Usando o relé | Clique na imagem para ampliar |

Se a carga usada exigir correntes de mais de 2 A, os contatos podem ser ligados em paralelo. Lembramos que 2 A correspondem a 220 W na rede de 110 V e 440 W na rede de 220 V.

Lembramos que o relê usado também possui contatos NF, o que permite a elaboração de sistemas que desligam a carga quando o receptor receber o sinal modulado do transmissor.

MONTAGEM

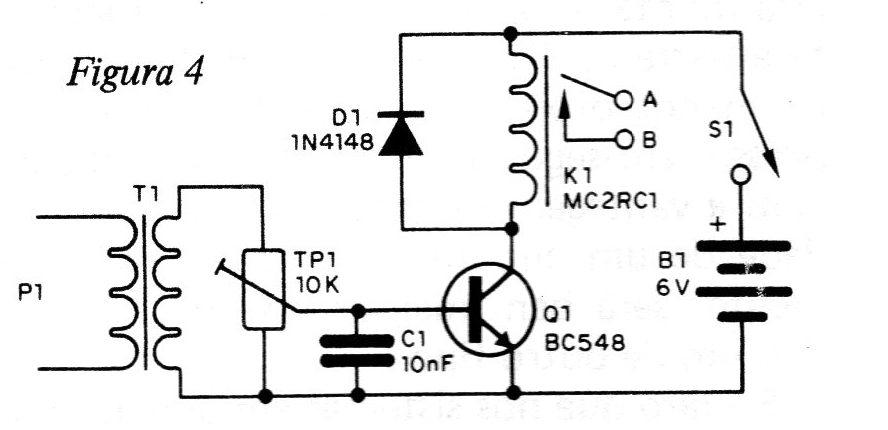

Na figura 4 damos o circuito completo do sistema receptor que será ligado ao rádio portátil no jaque de seu fone, através de um plugue compatível.

Figura 4 – Circuito completo do sistema | Clique na imagem para ampliar |

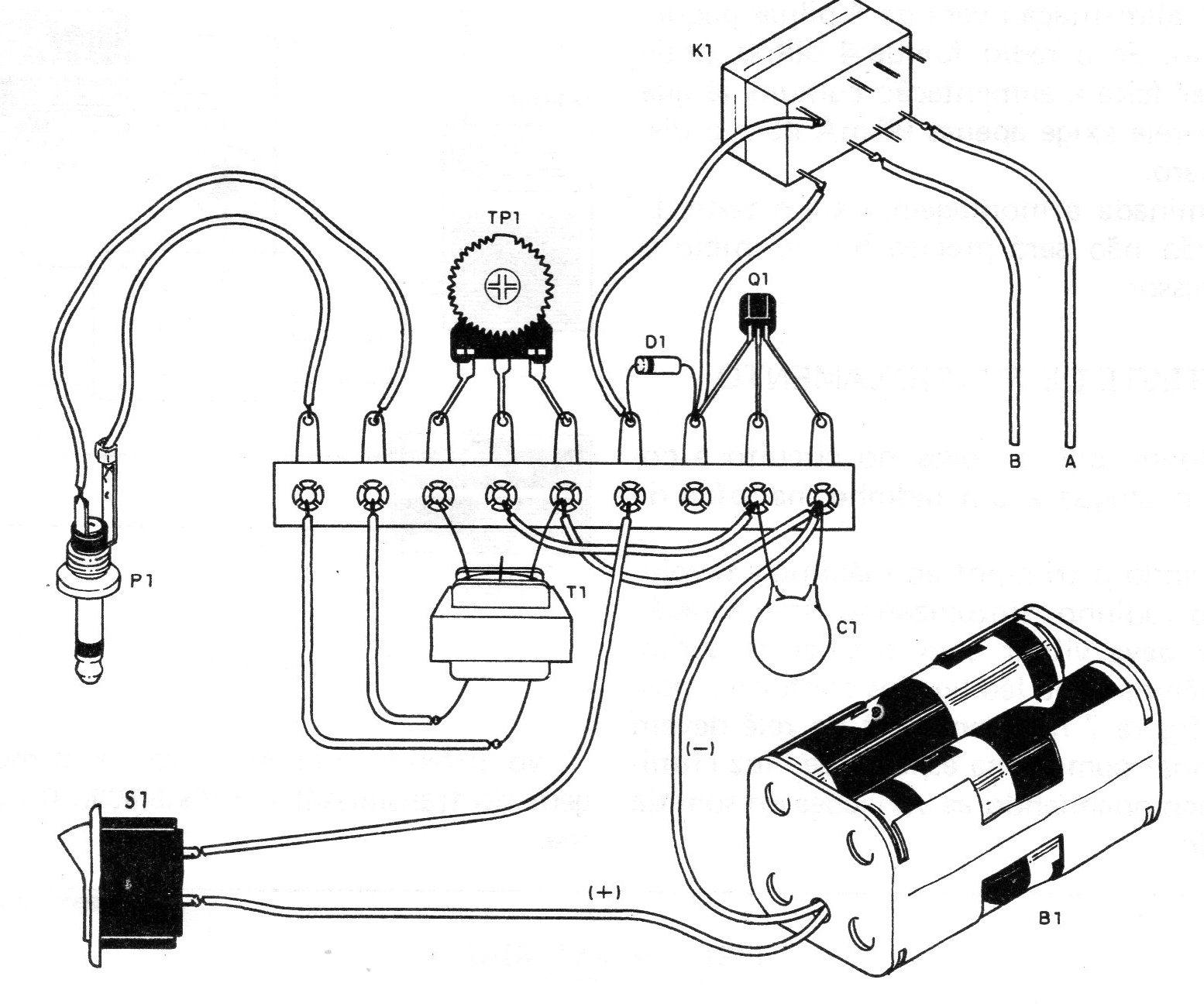

A montagem em ponte de terminais, feita para os iniciantes, é mostrada na figura 5.

Figura 5 – Montagem em ponte de terminais | Clique na imagem para ampliar |

Como se trata de projeto simples, este é um sistema de controle remoto que pode facilmente ser elaborado pelos menos experientes, pois o transmissor que será dado posteriormente também pode ser feito com facilidade.

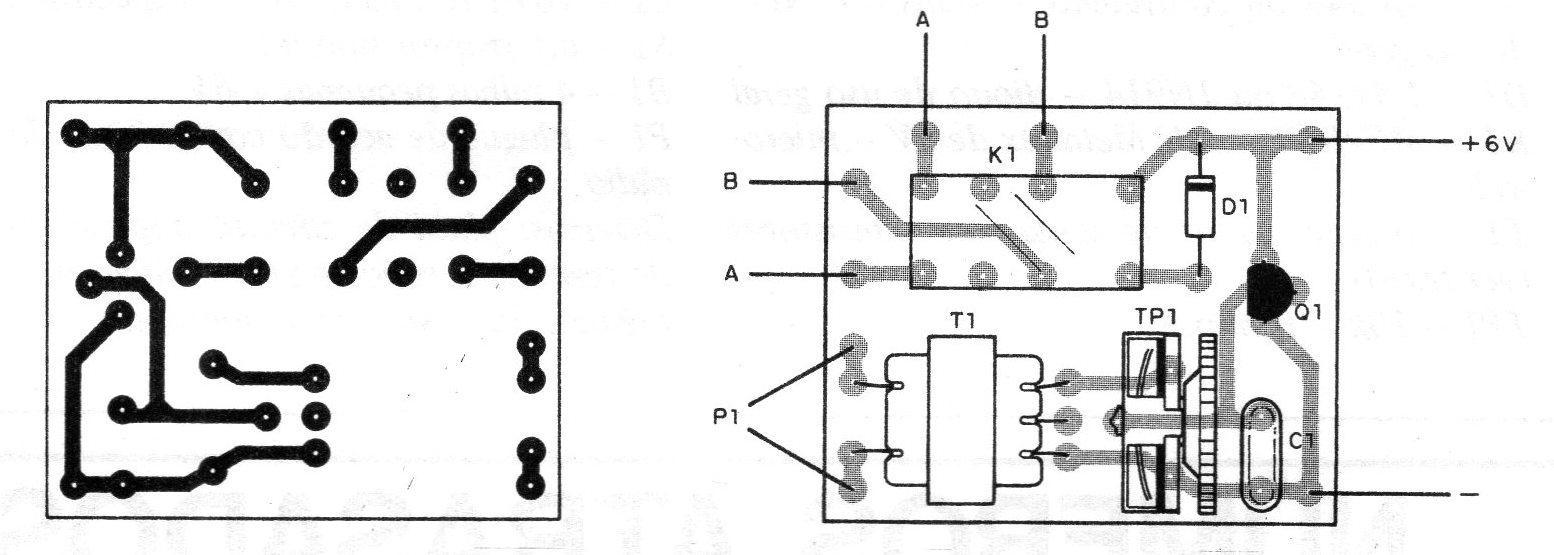

Para uma versão mais compacta, damos a versão em placa de circuito impresso na figura 6.

Figura 6 – Placa para a montagem | Clique na imagem para ampliar |

Na montagem, fazemos algumas observações sobre os cuidados com os componentes e sua obtenção:

O transformador T1 é de saída para transistores de qualquer tipo, com impedância de primário entre 200 ohms e 2 k. Apenas o leitor deve prestar atenção para não inverter sua ligação.

O lado de três terminais (o central não é usado) vai conectado ao trimpot.

O trimpot é comum com valores entre 4k7 e 10 k.

O diodo é de uso geral 1N914 ou 1N4148.

O transistor tem posição certa para montagem e pode ser de qualquer tipo de uso geral como os BC548, BC547, BC238 ou BC237.

Observe que a base do relê MC2RC1 tem pinos com dimensionamento de acordo com os invólucros DIL de integrados,o que significa que seus soquetes podem ser usados na versão em placa.

A alimentação vem de 4 pilhas pequenas. Se o rádio for de 4 pilhas, pode ser feita a alimentação comum, já que o relê exige apenas 90 mA para o disparo.

Terminada a montagem, para o teste de operação não será preciso ter de início o transmissor.

TESTE DE FUNCIONAMENTO

Coloque pilhas novas no circuito e conecte o plugue a um radinho, na saída de fone.

Abrindo o trimpot ao máximo e o volume do radinho, sintonizando uma estação o relê deve vibrar com o sinal de áudio.

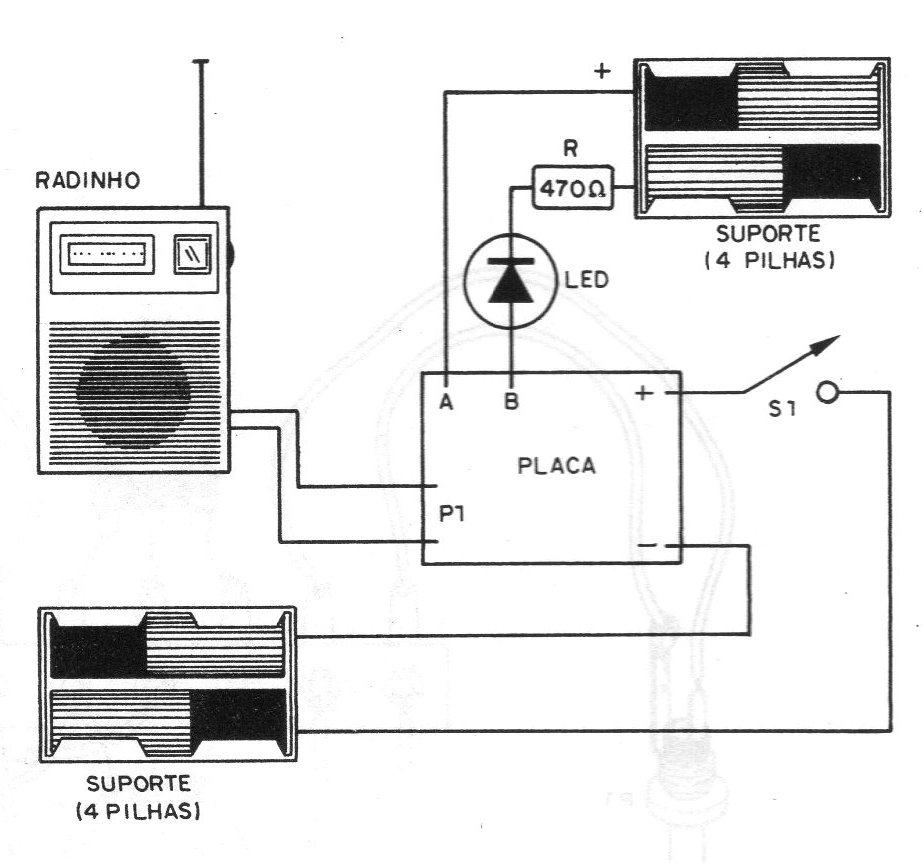

Uma lâmpada ou LED ligados conforme mostra a figura 7 nos contatos do relê devem funcionar como uma espécie de "luz rítmica", acompanhando as variações do som da estação.
