Em outros artigos do site descrevemos projetos completos de sistemas de Controle Remoto Pois bem, muitos leitores logo perceberam a possibilidade de se usar o mesmo sistema em outras aplicações. Neste artigo descrevemos algumas destas aplicações, já que os leitores poderão, a partir de agora, também adquirir somente o sistema de controle remoto, formado por um transmissor e um receptor.

Obs. O artigo é de 1985 quando pela primeira vez publicamos um projeto completo de controle remoto e também disponibilizamos o kit para venda. O artigo foi adaptado para a época atual.



O que fazer com um sistema monocanal como o que propomos?

Eis aqui alguns dos possíveis usos para este controle remoto:

- Acendimento de lâmpadas à distância (chegada à noite em residências) à partir do próprio carro.

- Acionamento de gravadores por controle remoto, para gravações secretas e brincadeiras.

- Abertura de portas, portões e fechaduras.

- Acionamento de eletrodomésticos.

- Alarme sem fio.

O alcance do sistema é de até 50 metros, dependendo das condições de operação (existência de obstáculos ou não) e utiliza apenas pilhas comuns, tendo em vista o elevado custo das baterias de 9 V.





O SISTEMA

Os leitores interessados em pormenores do circuito do transmissor e do receptor podem consultar o site, onde todos os pormenores para sua construção são explorados nos artigos escolhidos.

O sistema escolhido é do tipo modulado em tom, com um receptor super-regenerativo de alta sensibilidade que opera em torno de 72 MHz. (figura 1)

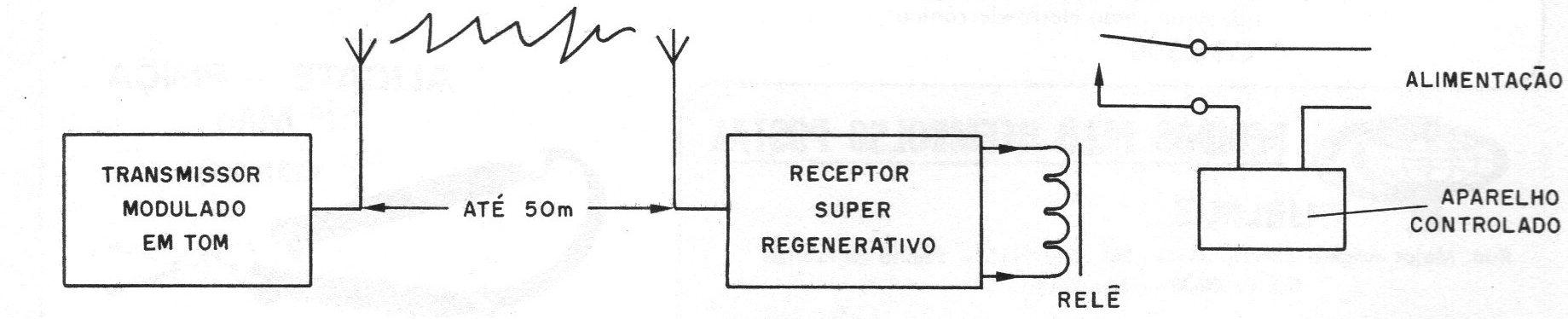

Figura 1 – O sistema sugerido
Figura 1 – O sistema sugerido | Clique na imagem para ampliar |





Com poucos ajustes, consegue-se com facilidade colocar o sistema em funcionamento e a corrente de repouso do receptor é bastante pequena, da ordem de 5 mA, o que significa longa vida para as pilhas nesta condição.





NOSSOS PROJETOS

Vamos então às aplicações para o sistema, incluindo uma fonte para eliminação das pilhas no receptor, caso seu uso seja fixo.

a) Fonte para o receptor

O receptor pode ser alimentado pelos 6 V da fonte mostrada na figura 2.

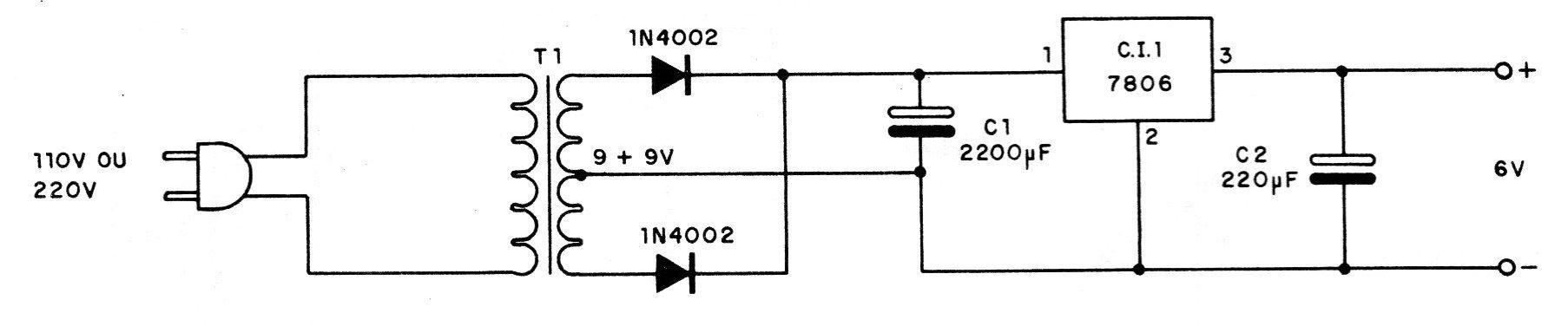

Figura 2 – Fonte para o receptor
Figura 2 – Fonte para o receptor | Clique na imagem para ampliar |





O transformador deve fornecer 9 + 9 V, com pelo menos 100 mA de corrente e a filtragem deve ser muito boa para não haver interferência na recepção. Nos locais sujeitos a ruídos via rede, um capacitor adicional de desacoplamento (100 nF), em paralelo com a saída da fonte, pode ser necessário.

Se o ruído for muito intenso, e mesmo via rádio, o capacitor C8 do receptor deve ser aumentado para 220 nF ou mesmo 470 nF.

O integrado 7806 deve ser montado num pequeno radiador de calor nesta fonte.





b) Controle de instalações domésticas (lâmpadas)

Para acender uma lâmpada de 110 V ou 220 V (varanda, por exemplo) utilizando o nosso controle remoto, as ligações são mostradas na figura 3.

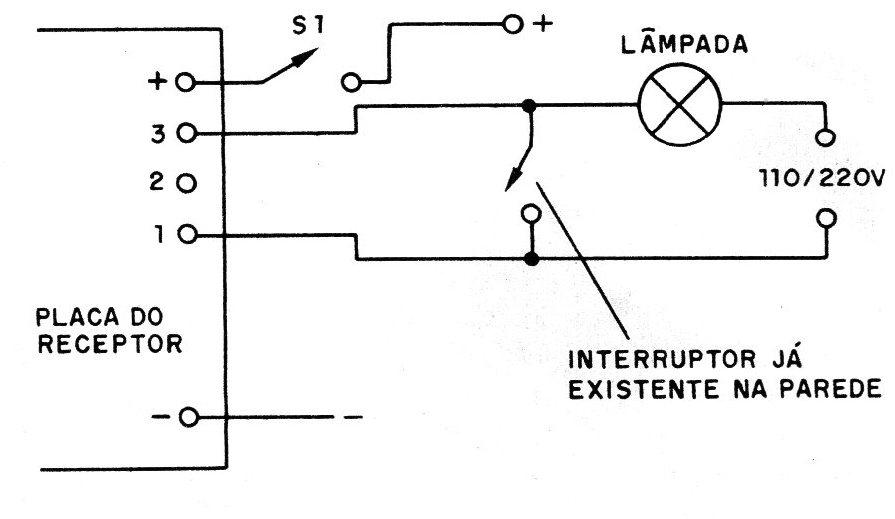

Figura 3 – Controle de eletrodomésticos
Figura 3 – Controle de eletrodomésticos | Clique na imagem para ampliar |





Os fios 1 e 3 da placa do receptor são ligados em paralelo com o interruptor da parede, que nem precisa ser retirado. Basta deixar este interruptor desligado e acionar o receptor de rádio controle para que ele passe a ligar e desligar a lâmpada.

Lembramos que o relê só permanece fechado enquanto o botão do transmissor se mantiver apertado. Assim, nesta aplicação, o botão de pressão do transmissor pode ser substituído por um interruptor simples.

Para manter a lâmpada acionada por um certo tempo, mesmo com um só toque no interruptor de pressão do transmissor, devemos usar um timer, que é mostrado na figura 4.

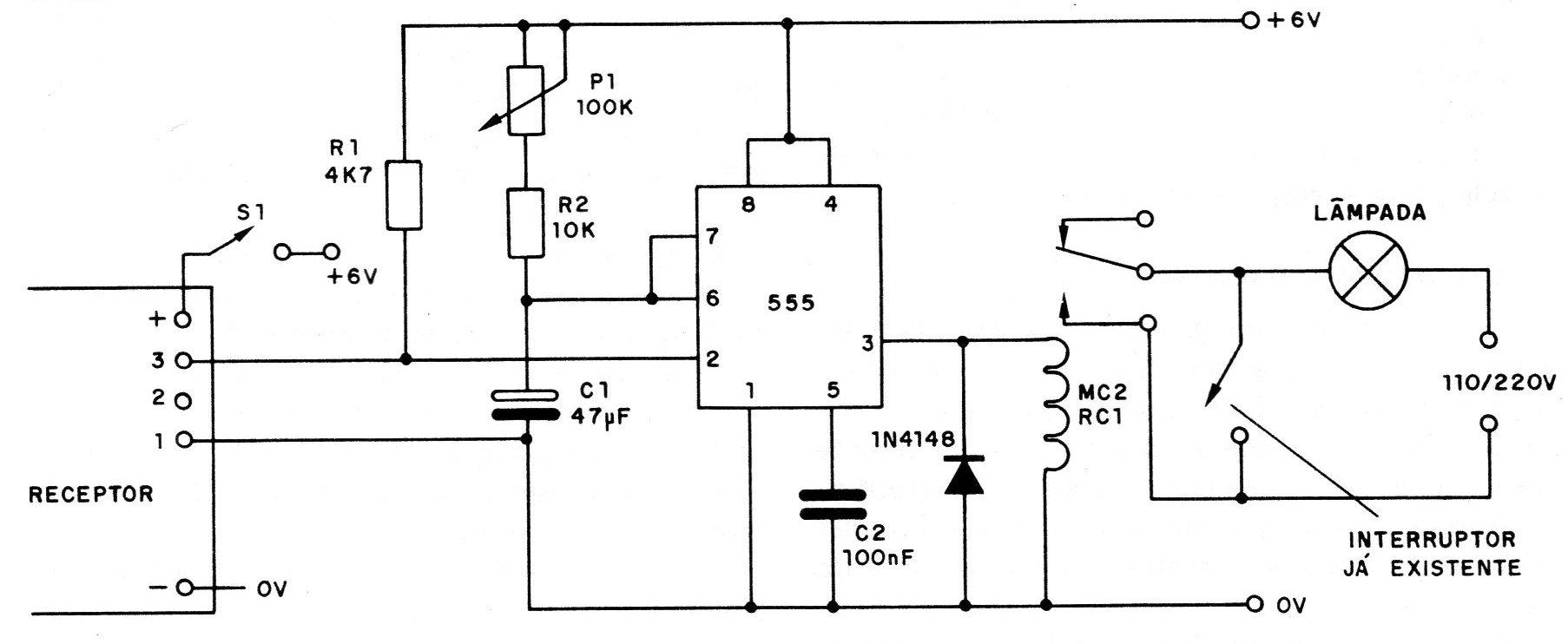

Figura 4 – Timer
Figura 4 – Timer | Clique na imagem para ampliar |





Este timer é obtido com um monoestável com o integrado 555, onde o tempo é ajustado em P1 e depende também de C1. Com o circuito indicado podemos obter tempos de até 40 ou 50 segundos.

Para maiores tempos basta aumentar C1.

A alimentação do timer pode ser feita pela mesma fonte do receptor que, no entanto, precisa usar um transformador de pelo menos 250 mA, pois dois relês devem ser alimentados.

O leitor habilidoso, que queira fazer uso frequente deste sistema, pode colocar junto ao interruptor da lâmpada da varanda um jaque tipo P2 e, com um cabo ligado ao receptor do controle remoto, ter uma conexão rápida e segura, conforme mostra a figura 5.

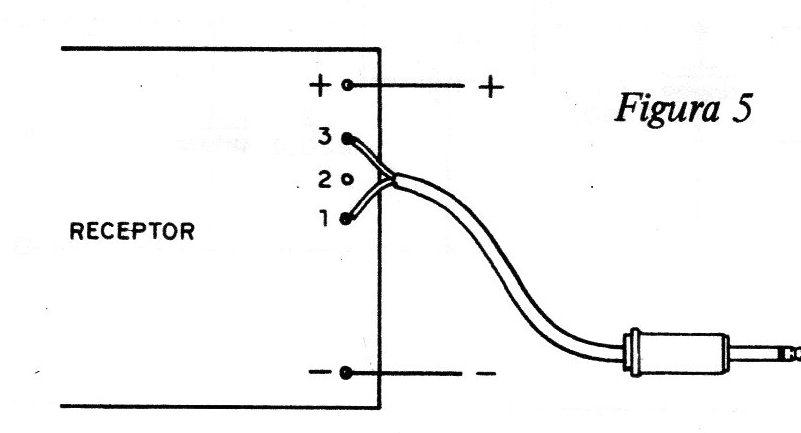

Figura 5 – Plugue para conexão rápida
Figura 5 – Plugue para conexão rápida | Clique na imagem para ampliar |





Lembramos que, para maior eficiência no funcionamento, a antena do receptor deve ficar longe de objetos metálicos ou estruturas metálicas de grande porte e sempre em posição vertical.



c) Controle de um gravador

O controle de um gravador cassette pode ser feito com facilidade, aproveitando-se o plugue do microfone duplo. Este plugue tem uma ligação maior que corresponde ao microfone propriamente dito e uma menor que corresponde ao interruptor.

Adquira um plugue menor e ligue dois fios que serão conectados aos terminais 1 e 3 da placa do receptor. (figura 6)

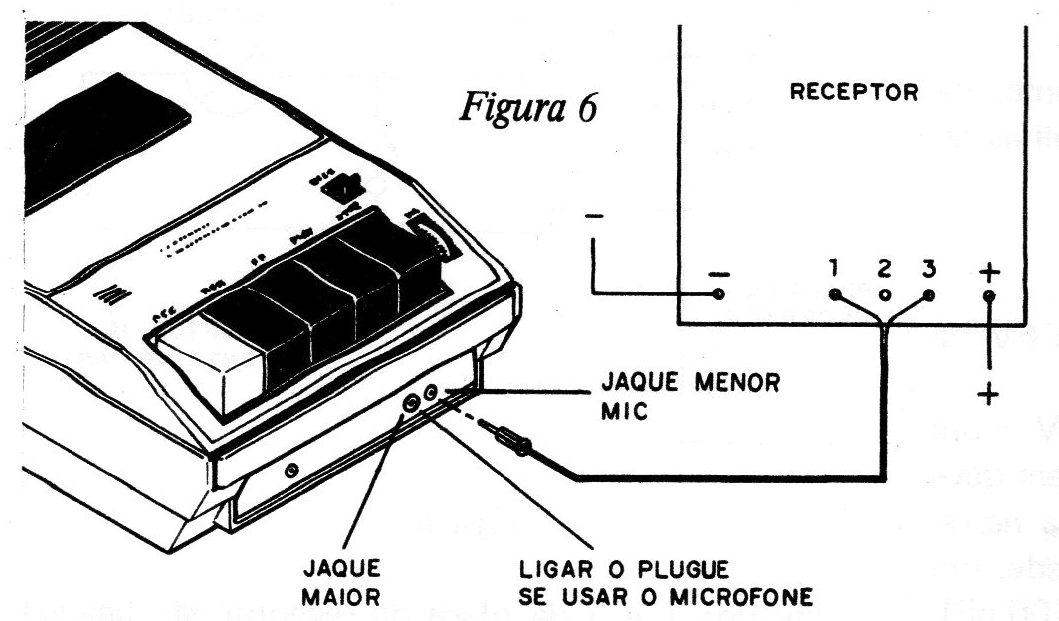

Figura 6 – Conexão de gravador
Figura 6 – Conexão de gravador | Clique na imagem para ampliar |





Para usar o aparelho, coloque o plugue na posição correspondente e o gravador na posição de gravar ou tocar, conforme o desejado. Pressionando o interruptor do transmissor, o gravador entrará em ação.

Uma brincadeira consiste em gravar chamados ou mesmo gritos de terror e esconder o gravador.

Durante a noite, pelo controle remoto você o fará entrar em ação com efeitos "terrificantes".



d) Controle de eletrodomésticos

No controle de um eletrodoméstico deve-se apenas ter o cuidado de respeitar a capacidade máxima de corrente do relê, que é de 2A por par de contatos.

Como os contatos são ligados em paralelo, temos uma capacidade máxima de 4 A, o que significa 400 W aproximadamente em 110 V e 800 W na rede de 220 V.

Ventiladores, televisores, rádios, aparelhos de som e lâmpadas, poderão ser controlados à distância. A ligação do aparelho é mostrada na figura 7.

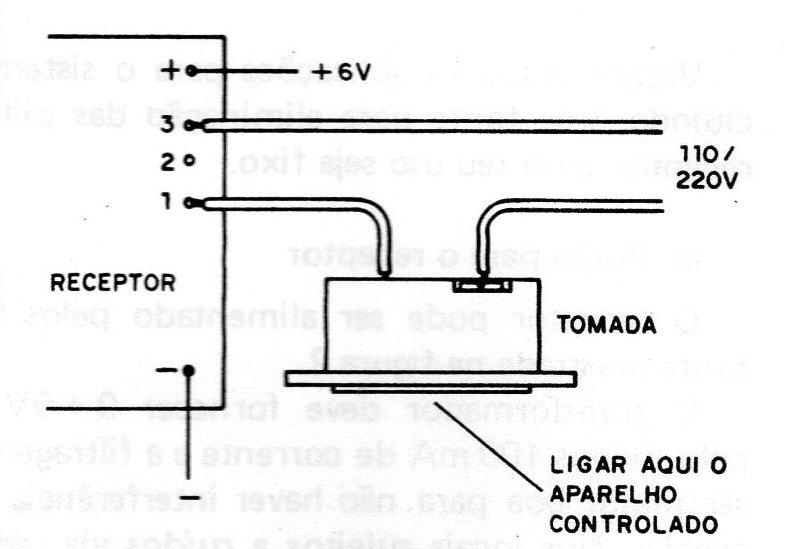

Figura 7 – Controle de eletrodomésticos
Figura 7 – Controle de eletrodomésticos | Clique na imagem para ampliar |





O aparelho controlado é ligado nos terminais 1 e 3, que fazem as vezes de interruptor.

Observamos que aparelhos que produzam ruídos de natureza elétrica podem interferir no receptor, o que pode ser eliminado com alguns recursos adicionais como a alteração de valor do capacitor C8, a colocação de filtros, etc.

O timer sugerido no caso da primeira aplicação também pode ser agregado a este sistema para um acionamento temporizado.
