Apresentamos um circuito de sirene que pode ser acoplado a qualquer tipo de amplificador, fornecendo assim a potência sonora que lhe seja necessária, conforme a aplicação. Alimentado com uma tensão de 12V, pode ter uso móvel e além disso é de muito fácil montagem e baixo custo.
O som desta sirene corresponde ao de viaturas oficiais de diversos tipos, pois trata-se de um tom modulado em frequência de ótima pureza.
O circuito consta de 4 transistores que formam dois osciladores de relaxação.
Um dos osciladores opera numa frequência mais baixa (dada pelo capacitor C1 e pelo resistor R4) produzindo a modulação, ou seja, a velocidade das variações de tonalidade.
O outro oscilador produz o tom central propriamente dito, cuja frequência é dada pelo capacitor C2 e pelo resistor R6. Este tom é modulado em frequência pelo oscilador anterior que faz seu acoplamento por meio de R5. Este resistor controla a profundidade da modulação, ou a ação das variações sonoras.
O leitor poderá alterar no seu projeto os resistores R4, R5 e R6, se quiser obter sons diferentes dos originais, não devendo entretanto reduzir tais componentes a menos de 50% dos valores originais.
MONTAGEM

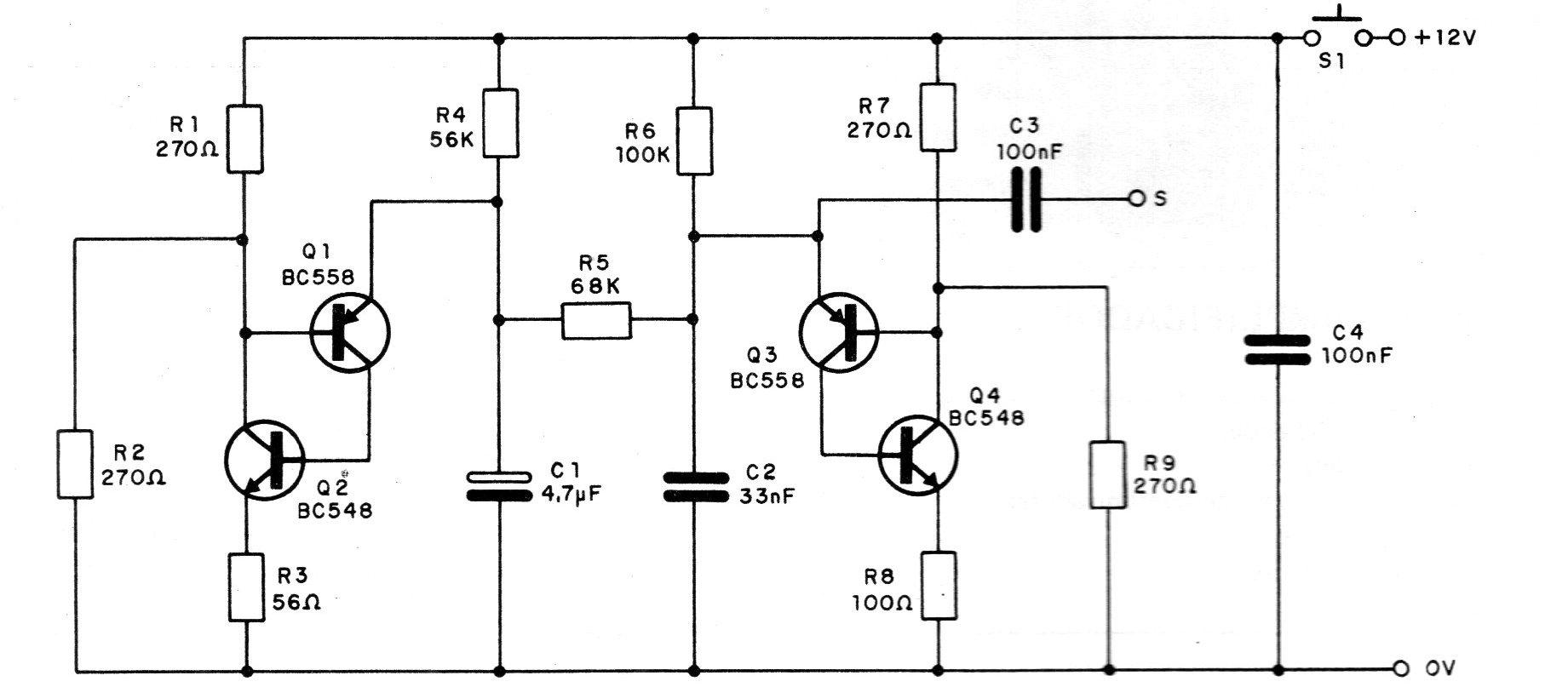

O circuito original completo é mostrado na figura 1.

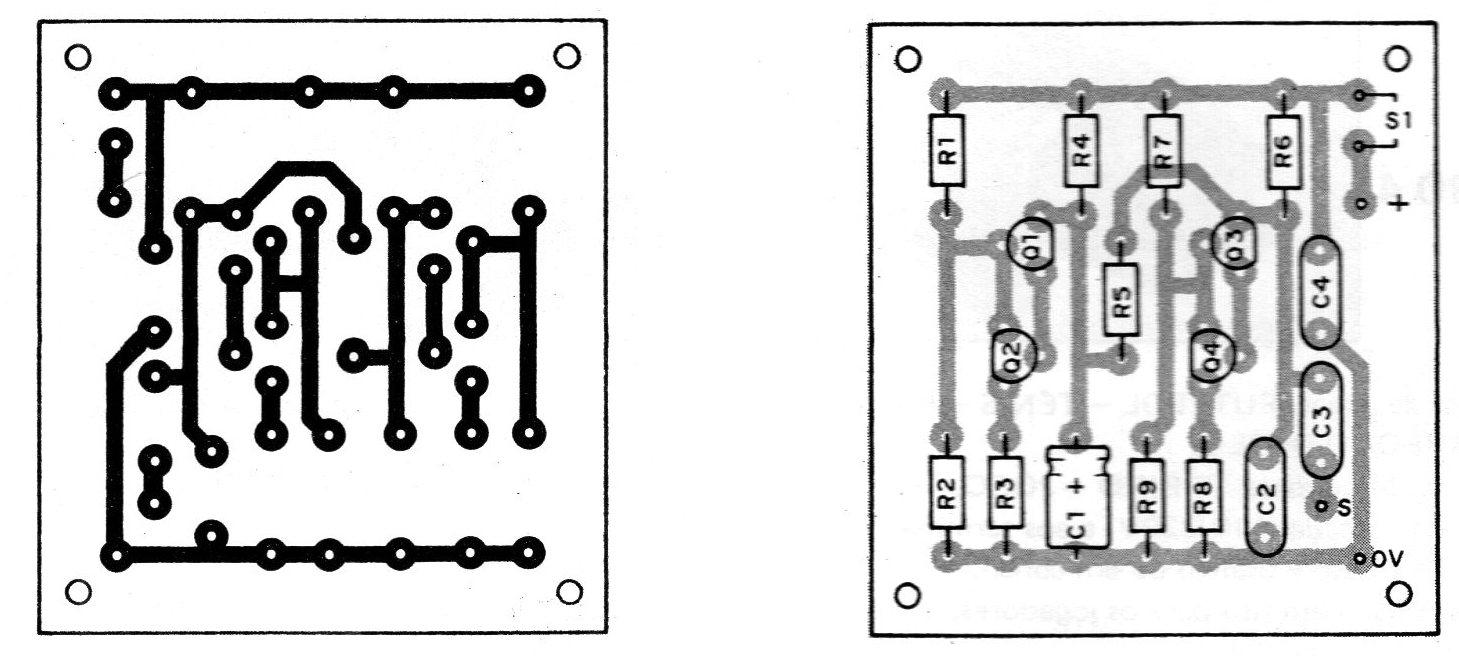

A montagem será feita numa pequena placa de circuito impresso que contém todos os componentes. (figura 2)
Os resistores são todos de 1/8W; os capacitores C3 e C4 são cerâmicos, C2 pode ser cerâmico ou de poliéster e C1 é eletrolítico. Os transistores NPN podem ser os BC548, BC547 ou BC237, enquanto que os PNP podem ser os BC557, BC558 ou equivalentes.
O circuito deve ser alimentado com uma tensão bem filtrada de 12 V, devendo ser tomado cuidado na observância daí polaridade de ligação. No carro, o fio “0 V” pode ser ligado ao chassi, em qualquer ponto.
A saída S deve ser ligada à entrada de um amplificador com boa sensibilidade, de preferência com um cabo blindado. A malha deste cabo também será ligada ao chassi ou ao 0 V da fonte.

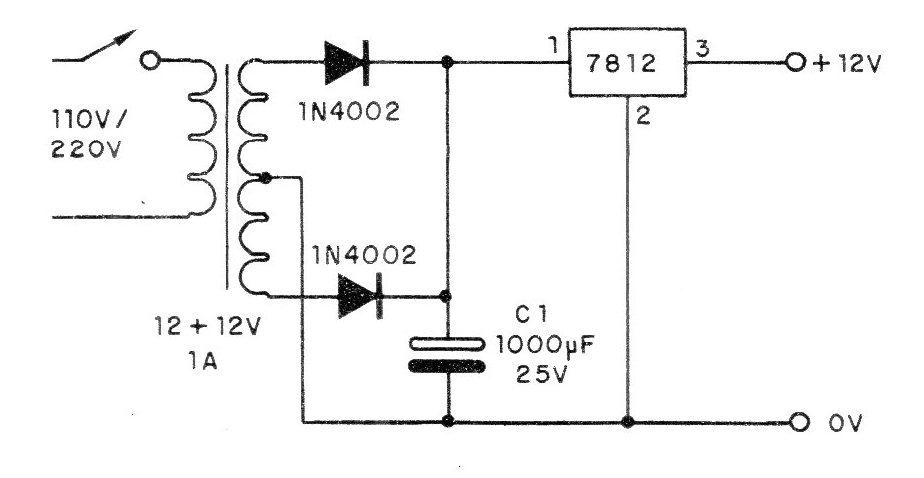

Na figura 3 damos um diagrama simples de fonte para uso fixo desta sirene.
Para proteger o circuito, pode ser usado, em série com a alimentação, um fusível de 500 mA.
LISTA DE MATERIAL
Q1, Q3 - BC558 ou equivalente – transistores PNP
Q2, Q4 - BC548 ou equivalente – transistores NPN
C1 - 4,7 uF x 16 V - capacitor eletrolítico - pode ser usado um de 25 V ou mesmo mais
C2 - 33 nF - capacitor cerâmico (333) ou de poliéster (laranja, laranja, laranja)
C3, C4 _- 100 nF ou 120 nF - capacitores cerâmicos
R1, R2, R7, R9 - 270 ohms x 1/8 W - resistores (vermelho, violeta, marrom)
R3 - 56 ohms x 1/8 W - resistor (verde, azul, preto)
R4 – 56 k x 1/ 8 W - resistor (verde, azul, laranja)
R5 – 68 k x 1/8 W - resistor (azul, cinza, laranja)
R6 – 100 k x 1/8 W - resistor (marrom, preto, amarelo)
R8 - 100 ohms x 1/8 W - resistor (marrom, preto, marrom)
S1 - interruptor de pressão
Diversos: placa de circuito impresso, fios, solda, caixa para ínstalaçã0, etc.
