Muitos leitores que possuem fones de ouvido, certamente, só o utilizam junto com seu som doméstico ou walkman, esquecendo (ou não sabendo) que este transdutor pode ser empregado numa infinidade de outras aplicações importantes. Os leitores que ainda não se animaram a comprar seu fone, também devem ser incluídos nesta introdução, pois, certamente, se estão neste grupo é porque não têm a mínima ideia das muitas coisas que podem ser feitas com ele. Neste artigo descrevemos uns poucos (dos muitos) circuitos em que podemos usar o nosso fone de ouvido.
O fone de ouvido de baixa impedância que é o tipo mais comum, encontrado com os aparelhos de som comuns e walkman, é um transdutor para escuta individual de baixa intensidade com alta fidelidade de reprodução.
Sua impedância normalmente se situa entre 8 e 32 ohms e ele admite no máximo uma potência em torno de 0,5 watts. Na verdade, não precisamos de maior potência, para um bom volume, pois o volume (que independe da potência) a esta distância chega facilmente ao máximo suportado pelo ouvido com menos de 1 watt.
Uma das vantagens do fone de ouvido é que ele pode ser ligado ao aparelho no momento que quisermos, o que significa que na audição normal podemos perfeitamente utilizar este componente com outras finalidades.
Existem também alguns recursos que podem ser acrescentados aos fones com a finalidade de melhorar sua qualidade de som ou adequá-la ao gosto de cada um. Neste artigo focalizaremos algumas aplicações práticas simples que envolvem fones.
Equalizador para fone

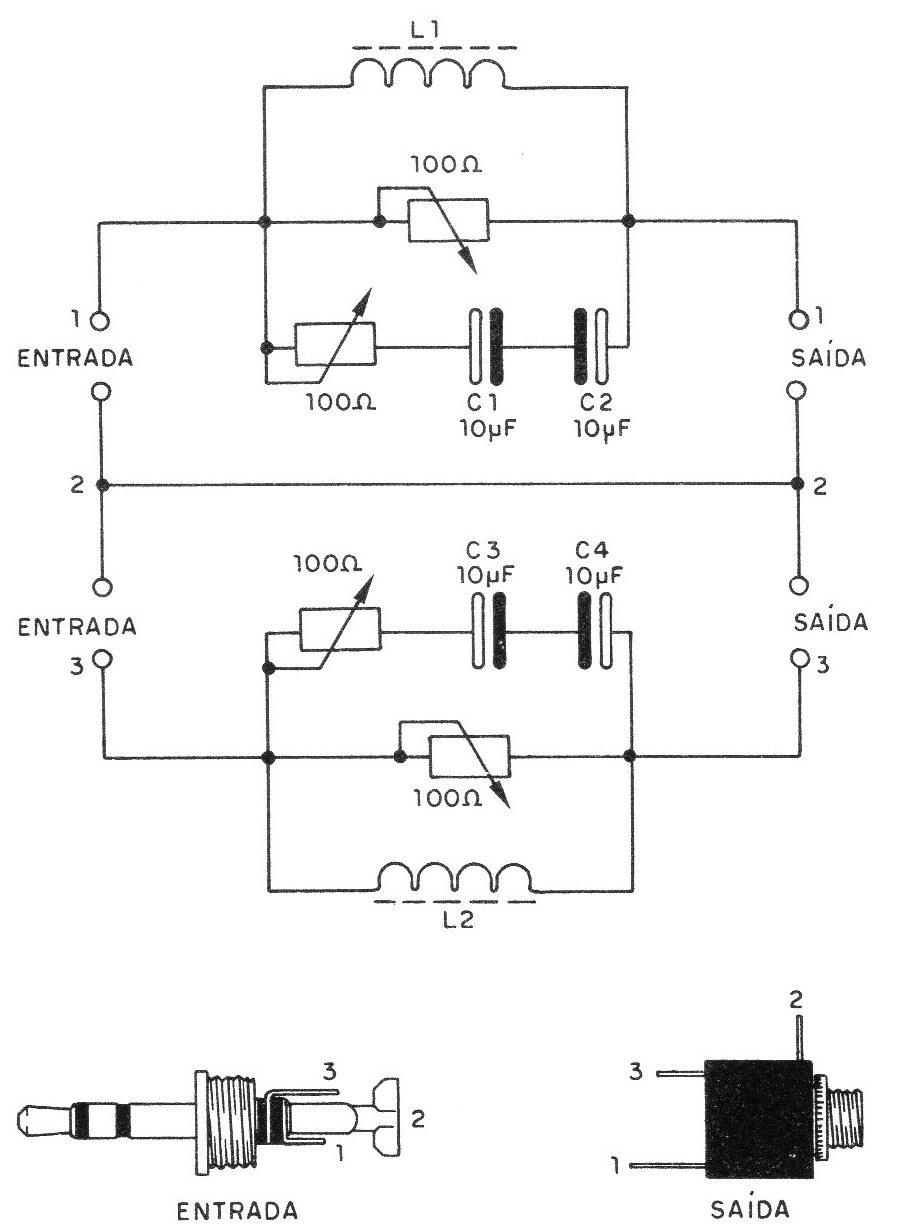

O primeiro circuito que sugerimos é o mostrado na figura 1 e consiste num simples equalizador para fones estereofônicos,
Ele pode ser intercalado entre o fone e a saída de qualquer aparelho de som.
Este circuito deve ser ligado já na saída de fones do aparelho, e se ele não a possuir deve ser acrescentado em série com cada canal um resistor redutor, cujo valor depende da potência de áudio.
Valores para estes resistores são os mesmos do segundo circuito que proporemos.
Na mesma figura temos as ligações que devem ser feitas nos plugues e jaques estereofônicos usados.
Os capacitores C1, C2, C3 e C4 são eletrolíticos de 10 uF, ou valores menores para um som mais agudo, com tensão de trabalho a partir de 6 V.
As bobinas L1 e L2 são enroladas com fio esmaltado 28 num parafuso de 1/4" x1", tendo de 200 a 400 voltas conforme o reforço de graves desejado.
Os potenciômetros de 100 ohms, comuns, controlarão os graves e agudos de cada canal.
Montado numa pequena caixinha, este equalizador pode ficar no colo do ouvinte durante o uso. O controle de volume será o do próprio aparelho de som.
Você poderá, ainda, montar apenas um canal deste aparelho se o usar em radinhos portáteis monofônicos, tanto de AM como FM, ou em seu gravador cassette.
Som individua! para o carro (l)
Uma das desvantagens do som no carro é que se você quiser conversar deve desligar o aparelho, pois, normalmente, o volume usado é muito elevado.
Por outro lado,numa viagem prolongada pode haver uma diferença de gosto de cada passageiro, pois enquanto um está cansado, dirigindo, não querendo ouvir nada, o passageiro (ou passageiros) pode perfeitamente estar querendo repousar um pouco ao som de uma boa música de fundo!
Uma solução para isso consiste no uso de fones no carro, para escuta individual do passageiro.
Para obter um sistema individual de som no seu carro, com duas ou três saídas para fones, é muito simples.
Jaques de saída podem ser instalados em pequenas caixas que ficarão em pontos acessíveis do carro e que poderão ser usadas com fones quando os passageiros desejarem.
Lembramos ao leitor a proibição que existe em relação ao motorista, já que o uso de um fone o impediria de ouvir sons ambientes, importantes para uma condução segura do veículo.

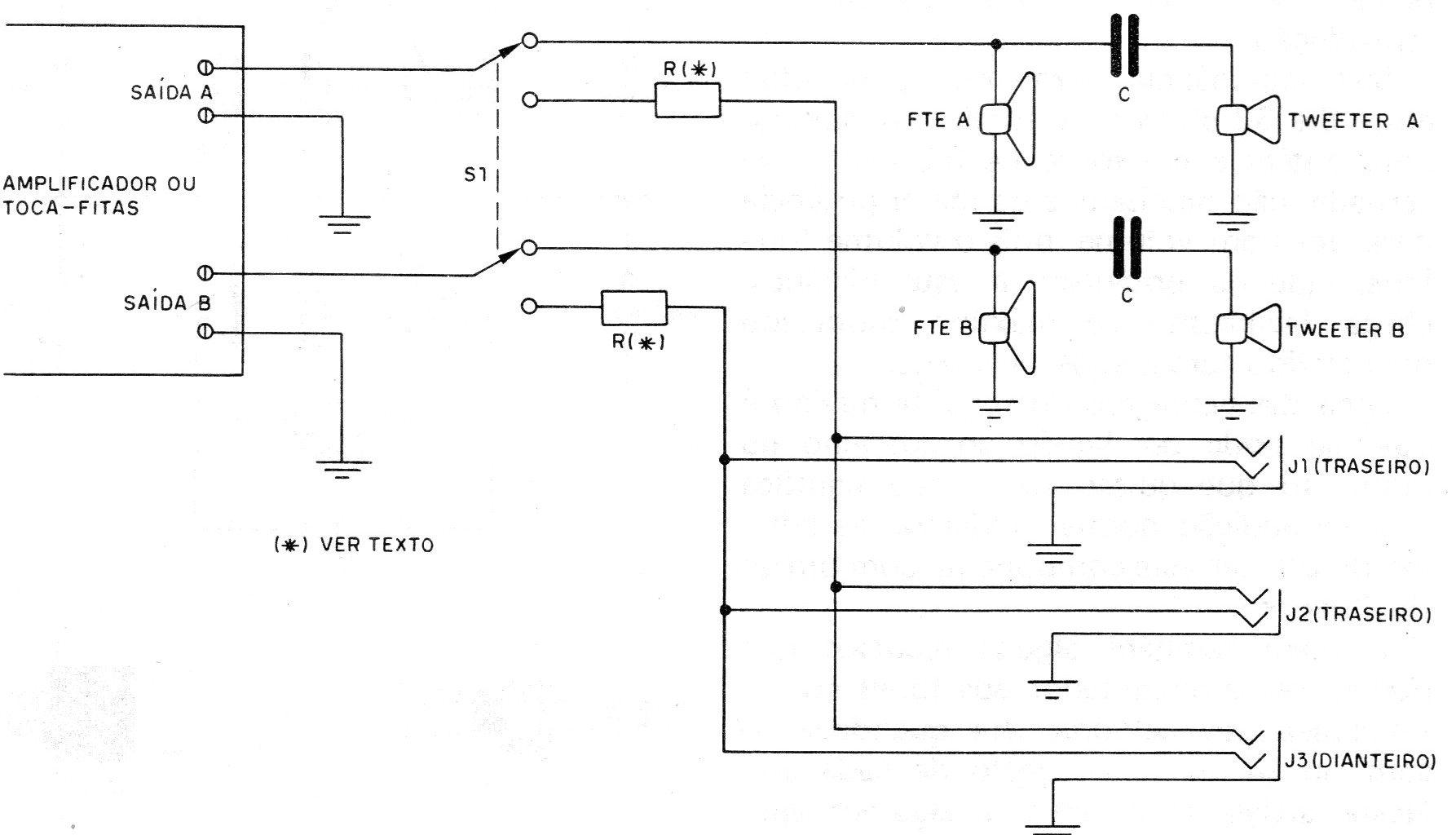

O circuito que propomos é mostrado na figura 2 e não leva controle de volume, o qual será ajustado no próprio rádio do carro.
Os resistores R são usados para evitar a sobrecarga do fone, devendo ter valores conforme a potência do som.

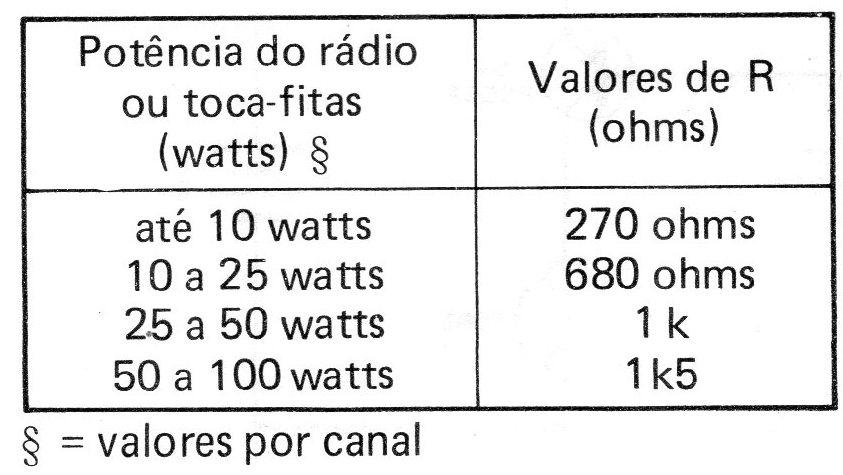

Damos então a seguinte tabela de valores:
Se o volume com o resistor escolhido ficar muito baixo é porque o aparelho de som de seu carro, realmente, não tem a potência anunciada.
Neste caso, reduza o resistor até obter o volume desejado, mas nunca coloque menos de 270 ohms.
Neste circuito temos saída para 3 fones estereofônicos. Os jaques usados são do tipo estéreo, com três terminais, de acordo com os fones.
A chave S1 permite que a função de escuta normal seja escolhida pelo ouvinte conforme o momento, não inutilizando assim o sistema de som normal.
Som individual para o carro (II)

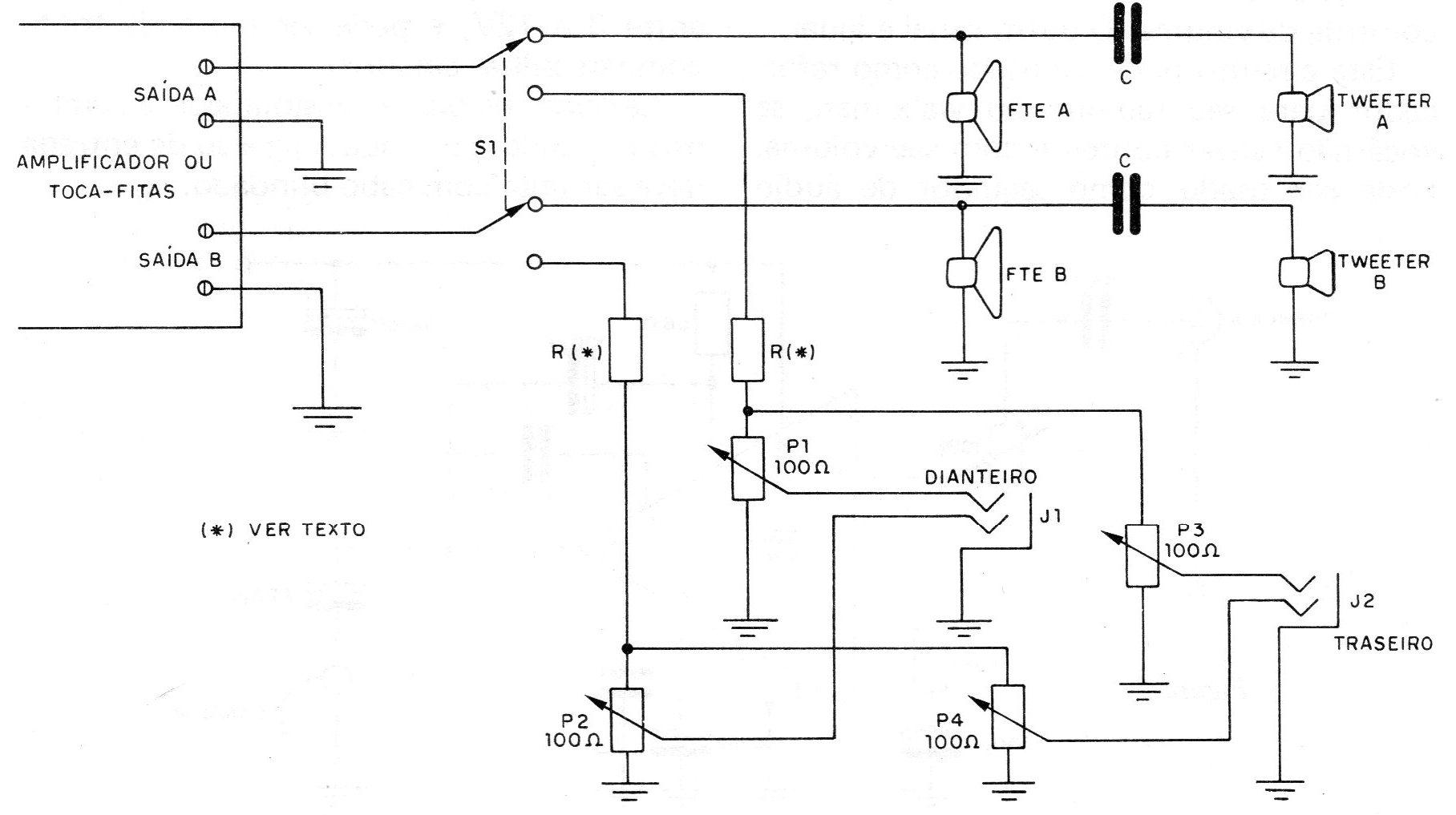

Este terceiro circuito que propomos faz, basicamente, o mesmo que o anterior, com a diferença que temos controles de volume individuais para cada canal em cada fone. (figura 3)
Damos o circuito com saída para dois fones, e os valores dos resistores são escolhidos conforme a potência do equipamento de som, na mesma tabela do circuito anterior.
Amplificador de prova/seguidor de áudio

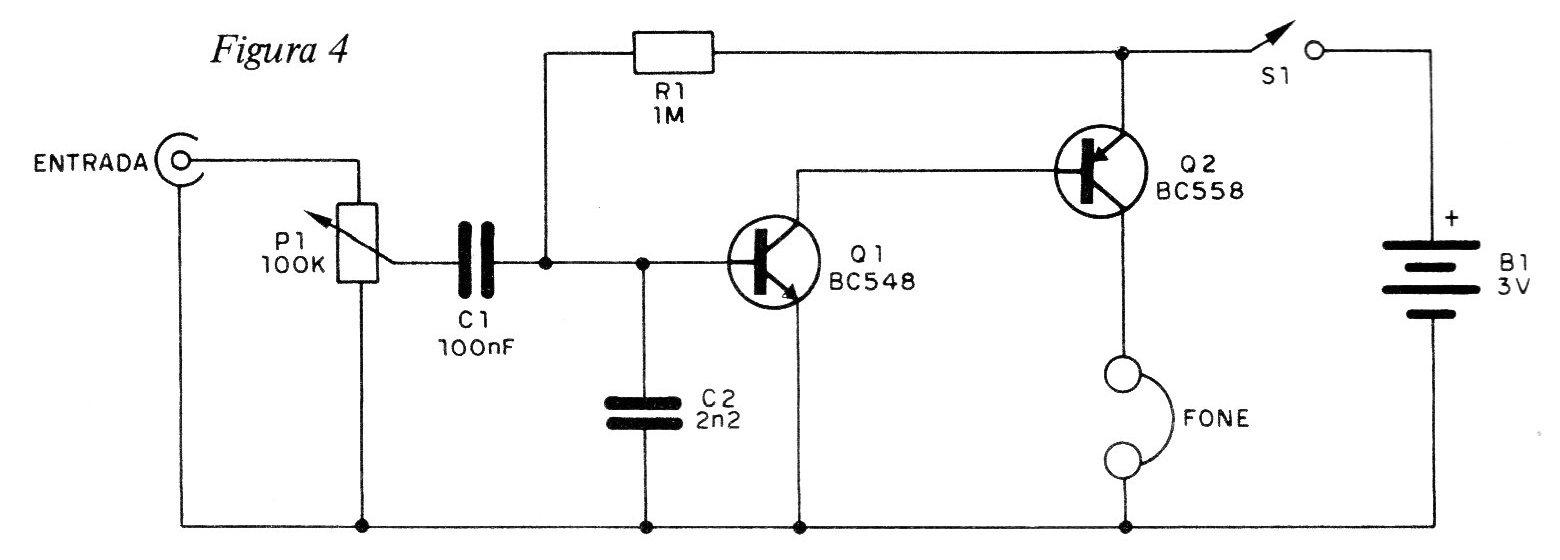

O seu fone pode ser usado neste simples circuito como um amplificador de prova ou seguidor de sinais de baixas frequências. (figura 4)
Com este pequeno amplificador podemos fazer a prova de microfones e outros transdutores, e também acompanhar sinais de áudio em rádios, amplificadores, gravadores, misturadores, etc. Trata-se de um circuito de utilidade na bancada do reparador.
Seu fone, que normalmente fica "às moscas" quando você está longe de seu aparelho de som, pode ser útil na oficina, ajudando na reparação e localização de falhas em circuitos e componentes.
A alimentação do circuito vem de 2 pilhas pequenas e os poucos componentes usados são de baixo custo.
P1 serve como controle de volume. Conforme o ganho dos transistores usados, podem ser feitas alterações no valor de R1 para se obter maior ganho.
O valor de R1 poderá ficar então entre 1 M e 4M7.
O capacitor C2 também pode ser modificado no sentido de se ter melhor resposta de agudos.
Amplificador integrado para fones ou reforçador

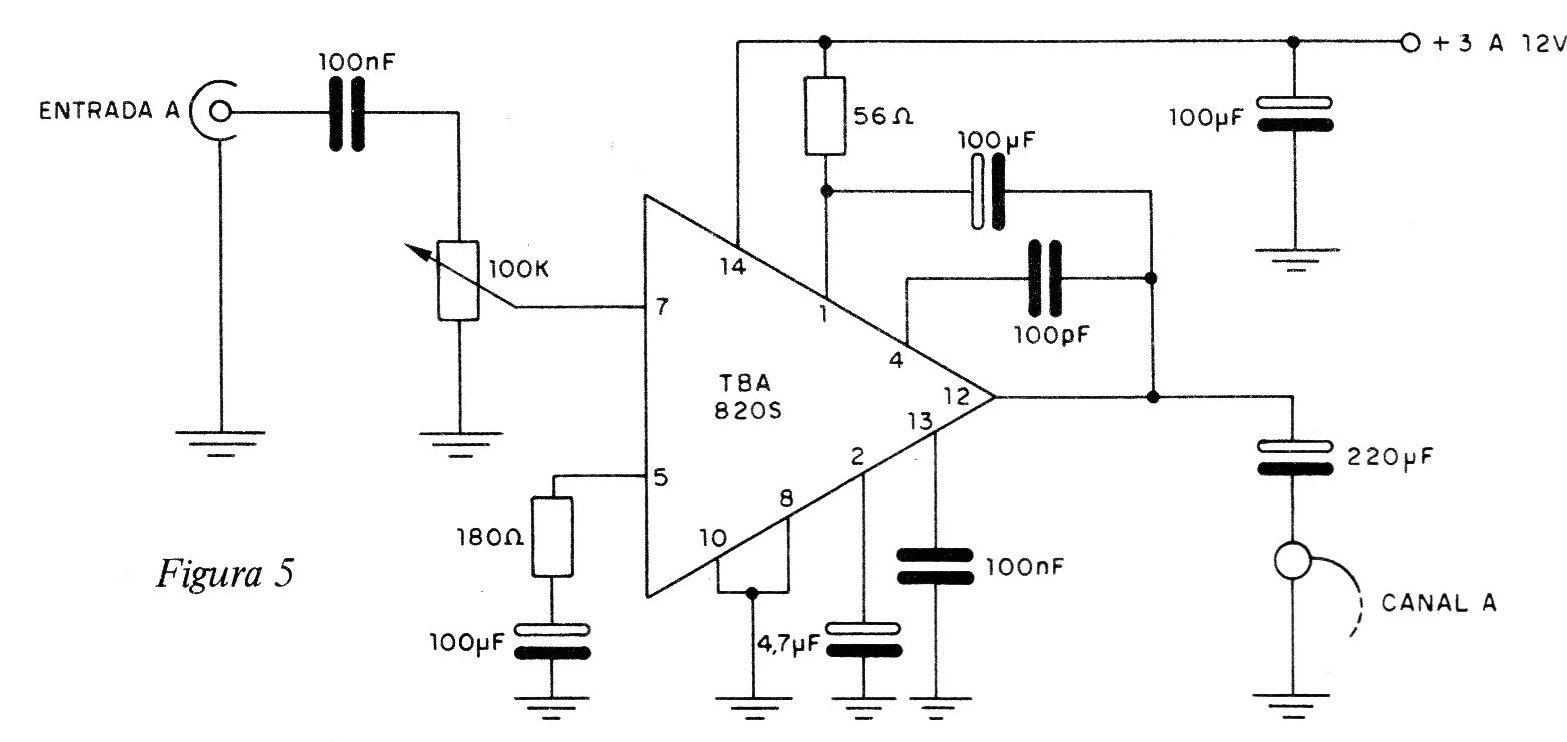

O circuito da figura 5 apresenta excelente fidelidade e volume, podendo ser usado como reforçador para seu fone.
Mostramos apenas um canal com um controle de volume. O outro canal é igual. Este circuito pode ser usado como reforçador para seu radinho ou waIkman, se você não estiver contente com seu volume.
Pode ser usado como seguidor de áudio para a bancada, no acompanhamento de sinais em aparelhos em reparação.
Neste caso, a versão pode ser de apenas um canal, com a ligação paralela dos dois fones.
A alimentação será feita com tensões entre 3 e 12 V, e pode vir tanto de fonte como de pilhas comuns.
Lembramos que a sensibilidade a zumbi dos é grande, pelo que a ligação de entrada deve ser feita com cabo blindado.
