Transmissor de ondas curtas (ART445)

Publicamos este artigo em 1996, mas ele ainda é atual. Sendo muito simples, é indicado como montagem para cursos básicos de eletrônica, introdução à tecnologia nos cursos de nível fundamental e médio e também como trabalho escolar.
A finalidade deste transmissor é emitir sinais de ádio na faixa de 7 a 30 MHz. Seu alcance depende tanto das características da antena como tambémda sensibilidade do receptor. O alcance poderá até ser maior do que 100 metros como o uso de um receptor sensível e uma antena  apropriada.

A alimentação do circuito é feita a partir de tensões de 6 a 9 V obtidas tanto de pilhas médias e grandes como de fonte. O uso de bateria de  9V não é indicado já que o elevado consumo do circuito facria com que durassem muito pouco.

O circuito é modulado pela vóz através de um microfone de eletreto.

A bobina L1 determina a faixa de frequências de operação, conforme mostraremos mais adiante.

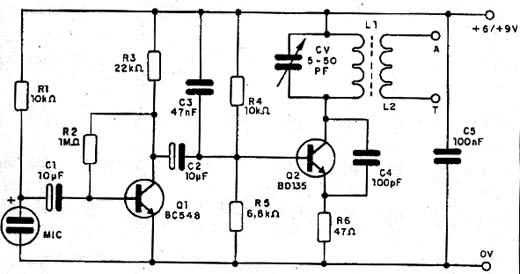

Na figura 1 temos o diagrama completo do transmissor.

Diagrama completo do transmissor de ondas curtas.

 M

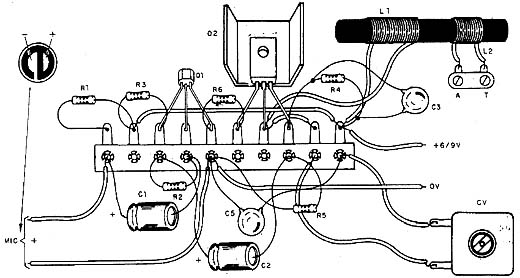

A disposição dos componentes numa ponte de terminais isolados é mostrada na figura 8.

Montagem na ponte de terminais de ondas curtas.

Procure manter as conexões curtas para obter maior estabilidade de funcionamento. É claro que o leitor pode fazer a montagem em placa de circuito impresso obtendo assim uma versão mais compacta para uso portátil.

As bobinas são enroladas num bastão de ferrite de aproximadamente 10 cm de comprimento e 1 cm de diâmetro com fio esmaltado 28 ou mais grosso e tem as seguintes características:

Faixa (MHz) 7 a 10 / L1 (espiras)= 20 / L2 (espiras)= 6

Faixa (MHz) 10 a 15 / L1 (espiras) = 15 / L2 (espiras) = 5

Faixa (MHz) 15 a 20 / L1 (espiras) = 12 / L2 (espiras) = 4

Faixa (MHz) 20 a 30 / L1 (espiras) = 11 / L2 (espiras) = 3

O capacitor de sintonia CV pode ser qualquer trimmer de 30 a 50 pF de capacitância máxima ou ainda um variável de até 120 pF, caso em que obtemos uma faixa de ajuste maior. Este componente influi na faixa que o transmissor pode alcançar e conforme o tipo usado por cada montador podem ser necessárias alterações no número de espiras de L1 de modo a se alcançar a frequência desejada.

Os resistores são todos de 1/8 W com 5% ou mais de tolerância e os capacitores, com exceção de C1 e C2 são todos cerâmicos. C1 e C2 devem ser eletrolíticos com uma tensão de trabalho de 12 V ou mais.

Os transistores admitem equivalentes. Para Q1 podemos usar os tipos BC547 e BC549 e até BC237. Para Q2 os tipos BD137 e BD139 funcionam perfeitamente devendo, entretanto usar um pequeno radiador de calor.

O microfone é do tipo de eletreto de dois terminais e sua polaridade precisa ser observada para que ele funcione.

Para o caso de uma antena telescópica o ponto T é ligado ao negativo da pilha ou alimentação, e A a esta antena que deve ter pelo menos 80 cm de comprimento.

Para uma antena externa usa-se um cabo coaxial de 75 ? com a malha ligada ao ponto T.

Para provar o aparelho proceda da seguinte forma:

Sintonize um receptor de ondas curtas nas proximidades, na faixa que pretende operar. Ajuste CV até captar o sinal mais forte. Fale diante do microfone para verificar a modulação. Se ocorrer apito (microfonia) afaste o transmissor do receptor.

Comprovado o funcionamento é só fazer uso do transmissor.
