Se o leitor acha que o nível de seu sistema de som não está bom e possui um amplificador "extra" que possa usar como reforçador, damos um circuito de filtro ativo de baixos que pode ser de grande utilidade. Este filtro pode acrescentar muitos watts de graves ao seu sistema com nova vibração para a reprodução de sons de tambores, baixos, tubas e outros instrumentos.
Você simplesmente retira pequena parcela, do sinal de seu amplificador e faz passar por um filtro amplificador de graves, com frequência de corte em torno de 200 Hz. Os sinais deste filtro que são em sua maioria graves fortes podem ser então "jogados" num potente amplificador e dele em caixas especiais com woofers. A reprodução será então totalmente de graves. Toda a potência de seu amplificador extra poderá ser destinada a reprodução de sons de baixas frequências.
O circuito é bastante simples tendo por base um duplo amplificador operacional com transístores de efeito de campo da Texas Instruments. A alimentação simétrica pode ser facilmente obtida de uma pequena fonte já que o consumo de corrente da unidade é extremamente reduzido.
Como toda a montagem de áudio, o único cuidado que o leitor deve tomar é em relação a roncos e ruídos, devendo blindar bem os fios de entrada e saída de sinais e tomar precauções em relação a fonte que deve usar componentes de boa qualidade.
Como funciona

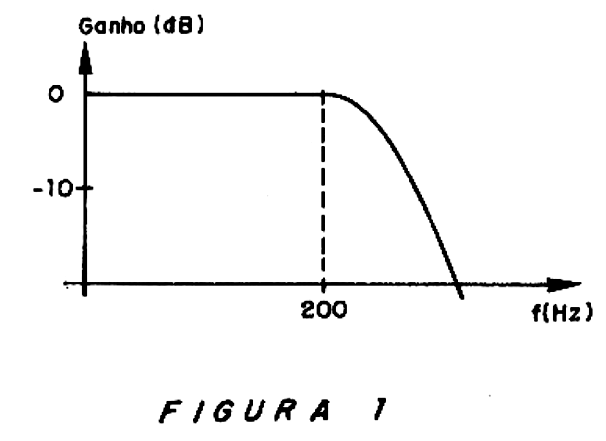

Os resistores R1, R2, R3, R4 e os capacitores C3, C4, C5 e C6 é que determinam a frequência máxima que pode passar pelo circuito formado por dois amplificadores operacionais. Para os valores dados temos um limite em torno de 200 Hz, dado pelo gráfico da figura 1.
Por este gráfico, podemos observar que os sinais até 200 Hz podem passar, o que significa uma resposta bastante grave. Para uma faixa um pouco mais ampla, os capacitores podem ser reduzidos. Para 4n7, por exemplo, o valor já sobe para pouco mais de 330 Hz e para 2n7 temos perto de 600 Hz.
A realimentação que determina o ganho do circuito é dada por R9 e R10 que eventualmente podem ser aumentados, caso a fonte de sinal não seja um amplificador, mas sim um pré-amplificador, caso em que se exigirá um pouco de amplificação.
Para os valores indicados, o ganho é praticamente unitário, mas como a saída é de baixa impedância temos um bom ganho real de potência que permite a excitação da entrada da maioria dos amplificadores.
A fonte de alimentação deve ser simétrica.
Na figura 2 damos uma sugestão de fonte que pode ser usada para esta aplicação.
Os diodos zener são de 400 mW ou mais e os capacitores eletrolíticos deverão ter uma tensão de trabalho de pelo menos 25 V. O enrolamento primário deve ser de acordo com a rede de alimentação.

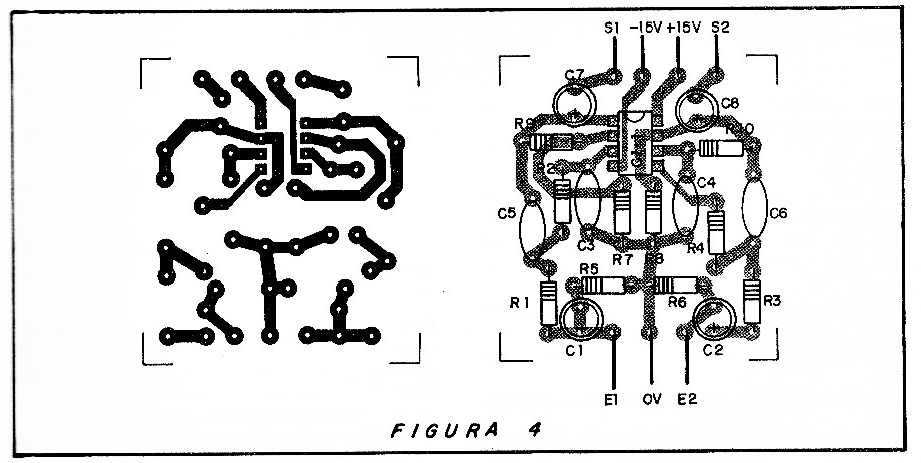

A placa de circuito impresso correspondente é mostrada na figura 4.
Os resistores são de 1/8 W x 10% ou maus e os capacitores têm 25 V de tensão de trabalho (eletrolíticos). Os demais são de poliéster ou cerâmicos.
Montagem

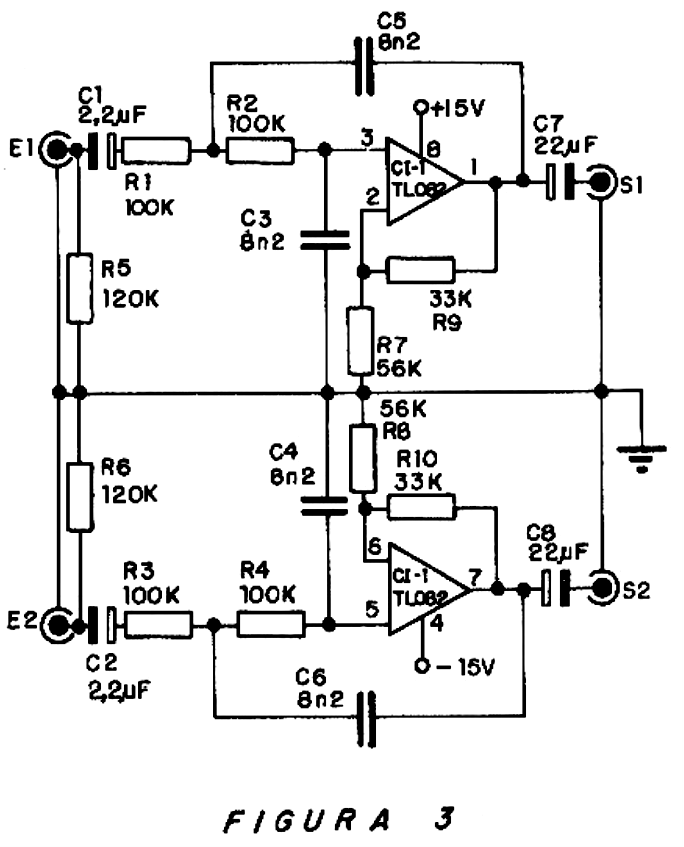

A montagem deve ser feita obrigatoriamente em placa compacta de circuito impresso, que deve ser encerrada em caixa metálica devidamente aterrada para não haver captação de roncos e ruídos. Na figura 3 temos o diagrama básico que serve para dois canais de reforço.
Para as entradas e saídas devem ser usados jaques de acordo com o sistema de som.
Para a fonte de alimentação o transformador tem enrolamento primário de acordo com a rede e secundário de 15+15V ou 18+18V com pelo menos 500 mA de corrente. Para maior blindagem, sugerimos aterrar a sua parte metálica externa.
Os diodos podem ser 1N4002 ou equivalentes de maior tensão e os eletrolíticos devem ter tensão de trabalho de 25 volts ou mais. Os resistores de 470 ohms devem ser de 1/2 watt.
Prova e Utilização

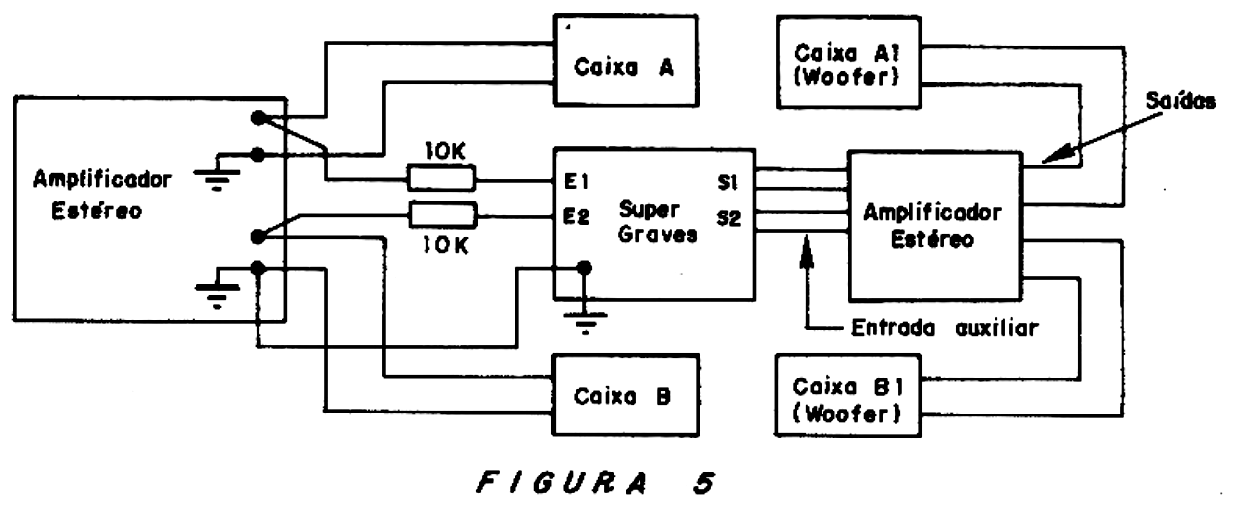

Na figura 5 damos o modo de se instalar o aparelho.
Para a ligação mostrada, como a entrada é de baixa impedância, aproveitando-se a saída dos alto-falantes não há necessidade de fios blindados. Os resistores de 10k servem de limitação de potência e desacoplamento dos canais.
Para ligação na entrada do amplificador, ou uma fonte de baixa intensidade, os resistores devem ser eliminados. Neste caso, a ligação deve ser feita com fios blindados.
Na caixa acústica, A1 e B1, deve ser usado alto-falante de graves de boa qualidade que suporte a potência de cada canal do amplificador. A caixa deve ser pesada para que não vibre a plena potência.
Os fios de ligação a estas caixas suplementares de graves, devem ser grossos e no máximo ter 10 metros de comprimento para que não ocorram atenuações.
Cl-1 — TL082 — Integrado. Texas — amplificador operacional com FET
R1, R2, R3, R4 — resistores (marrom, preto, amarelo)
R5, R6 — 120k — resistores (marrom, vermelho, amarelo)
R7, R8 — 56k — resistores (verde, azul, laranja)
R9, R10 — 33k — resistores (laranja, laranja, laranja)
C1, C2 — 2,2 µF x 25 V — capacitores eletrolíticos
C3, C4, C5, C6 — 8n2 capacitores de poliéster
C7, C8 — 22 µF x 25V — capacitores eletrolíticos
D1 à 04 1 N4002 ou equivalentes — diodos
C1, C2 — 1 000 µF x 25 V — capacitores eletrolíticos
C3, C4 — 100 µF x 25V — capacitores eletrolíticos
R1, R2 — 470 ohms x 1/2 W — resistores (amarelo, violeta, marrom)
Z1, Z2 — 15V x 400 mW — diodos zener
F1 — Fusível de 1A
S1 — Interruptor simples
T1 — Transformador com primário de acordo com a rede local e secundário de 15+15 ou 18+18 com 500 mA.
Diversos: caixa para montagem, placa de circuito impresso, suporte de fusível, cabo de alimentação, jaques de entrada e saída, fios etc.
