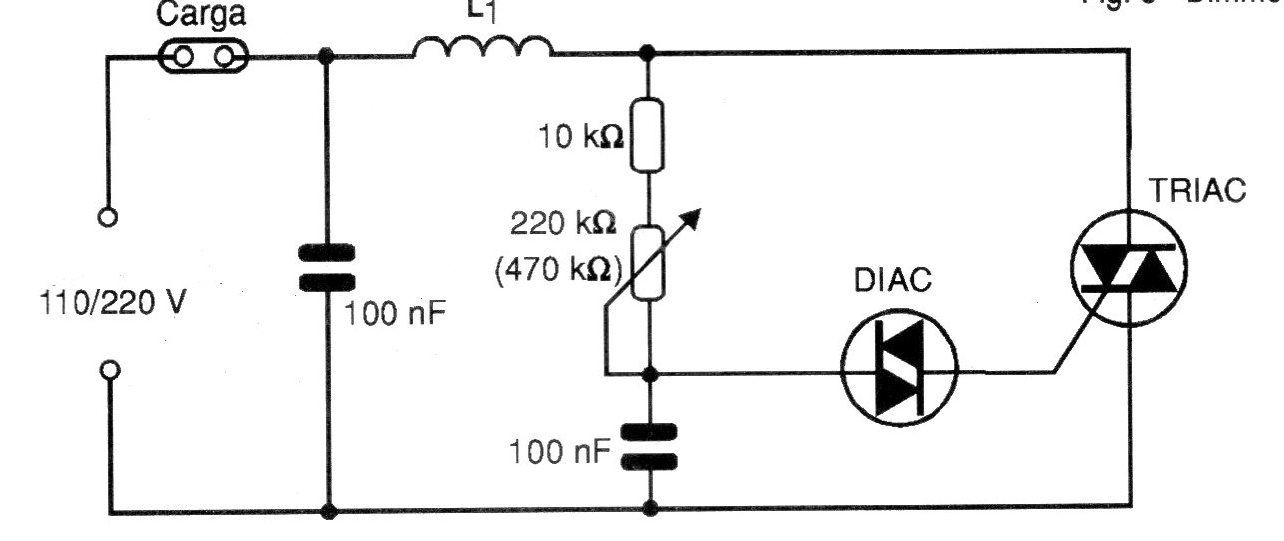

Lâmpadas incandescentes, aquecedores e outras cargas resistivas podem ser controladas por este circuito cuja corrente máxima depende do TRIAC usado. A bobina L1 que ajuda a filtrar interferências de comutação produzidas pelo circuito consiste de aproximadamente 20 voltas de fio comum sobre um bastão de ferrite. O capacitor de 100 nF deve ter uma tensão de isolamento de pelo menos 100 V, e o valor do componente entre parênteses é para o caso da rede ser de 220 V.
