Um dos problemas encontrados na boa recepção de ondas curtas é o perfeito casamento da antena cora o receptor. Para que isso ocorra em todas as faixas, é preciso usar um acoplamento que possa ajustar tanto as características do receptor como da antena. É o que propomos neste projeto, que o ajudará a receber melhor as estações fracas e distantes,
Um pré-seletor consiste num circuito passivo formado por urna bobina e um capacitor variável, que ajuda a acoplar melhor a antena a um rádio de ondas curtas.
Como as características da antena e da entrada do rádio mudam com a frequência do sinal sintonizado, usando uma bobina com tomadas e também um capacitor variável podemos fazer uma adaptação para cada estação e, com isso, obter melhor recepção. O sistema também prevê o acoplamento da antena a receptores que não possuam ligação de antena e terra.
COMO FUNCIONA
O princípio de funcionamento é simples: trata-se de um circuito ressonante de características variáveis. Podemos mudar as características tanto pela seleção da tomada apropriada da bobina como pela posição da variável. Com isso, uma rejeição aos sinais indesejáveis pode ser conseguida, além de maior rendimento na transferência de energia.

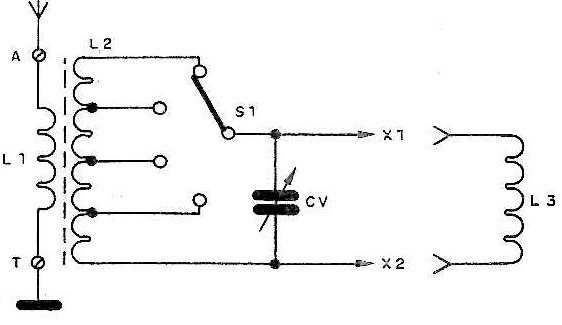

O pré-seletor pode ser usado com qualquer tipo de receptor e é intercalado entre a antena e o rádio. Na figura 1 temos o diagrama do aparelho.

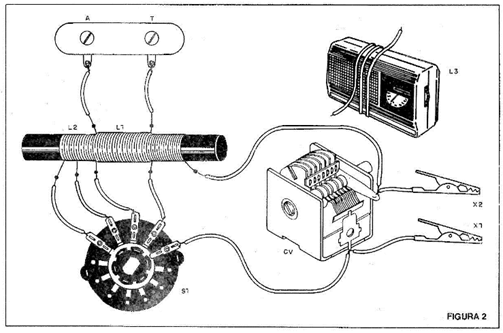

O aspecto real da montagem é mostrado na figura 2.

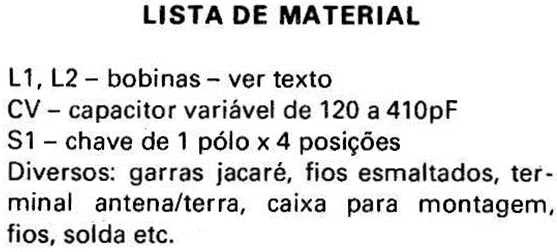

A bobina L1 consta de 10 ou 12 voltas de fio comum ou fio esmaltado com espessura de 18 a 26AWG. A bobina L2 consiste em 50 espiras de fio esmaltado de 22 a 28AWG, em um bastão de ferrite de 0,8 a 1,2cm de diâmetro, com tomadas de 10 em 10 espiras.
A chave seletora é de 1 polo x 4 posições ou mais, do tipo rotativo. Se a chave tiver mais de 4 posições você pode fazer mais tomadas na bobina, aumentando assim a quantidade de possíveis seleções. O variável é aproveitado de um velho rádio de válvulas, com capacitância máxima de 120 a 410pF (não é crítico). Se for do tipo de duas seções, aproveitamos apenas uma.
Usamos na saída duas garras jacaré, que serão ligadas à antena e terra do receptor. Se não houver antena/terra no receptor fazemos uma bobina (L3) em torno do rádio, sendo esta formada por fio comum de 5 a 10 espiras em torno do rádio, no mesmo sentido que sua bobina interna de ferrite. Na entrada A/T deve ser ligada a antena externa e também uma boa terra, que pode ser o polo neutro da tomada.
USO
Para usar o pré-seletor, primeiramente sintonize nó rádio a estação desejada e, depois, ajuste tanto a chave S1 como CV para obter a melhor recepção. Para cada faixa ou frequência teremos uma posição de ajuste que proporciona o melhor rendimento.
