Este artigo é bastante antigo, de 1976, mas como todos os componentes usados ainda são comuns, ele pode ser montado em nossos dias com facilidade e é muito interessante.
Os tradicionais pisca-piscas térmicos que fazem as lâmpadas de sua árvore de natal piscar monotonamente podem ser substituídos por este interessante circuito que faz com que as lâmpadas pisquem no mesmo ritmo que a música de natal executada no seu gravador, fonógrafo ou rádio portátil. Um efeito muito bonito que entusiasmará todos que se reunirem em sua casa para as festividades.
Os piscas-piscas usados nas lâmpadas que enfeitam as árvores de natal são geralmente do tipo térmico, em que um resistor tem em sua volta uma lâmina bimetálica (dois metais diferentes prensados de modo a formar uma única peça).
Quando a corrente que alimenta as lâmpadas atravessa o resistor, este se aquece fazendo com que a lâmina bimetálica se dilate desigualmente, vergando-se deste modo.
Em consequência ela se afasta do contacto, desligando a corrente. As lâmpadas apagam-se então, e a corrente que atravessa o resistor é interrompida. Com isso o resistor esfria e também a lâmina bimetálica que voltando a sua posição normal, novamente liga a corrente.
O resistor novamente se aquece, até desligar a corrente, e o ciclo prossegue indefinidamente. A velocidade das piscadas depende da posição da lâmina que pode ser ajustada manualmente (figura 1).
No nosso caso, eliminamos este pisca- pisca e alimentamos a fieira de lâmpadas por uma ”luz rítmica" que ligada a um gravador, fonógrafo ou mesmo rádio portátil, as fará piscar no mesmo ritmo que a música executada.
Nenhuma modificação precisará ser feita nas lâmpadas, já que qualquer fieira de lâmpadas pode ser alimentada por este circuito. Ainda mais, como a potência deste circuito é relativamente elevada, diversas fieiras poderão ser alimentadas sem sobrecarregar o aparelho.
Como se trata de montagem dirigida aos principiantes, daremos todas as informações necessárias a sua execução mesmo por parte dos que pouca ou nenhuma prática tenha nesse tipo de trabalho.
Os componentes são todos de fácil obtenção, e sua instalação numa árvore de natal, assim como a ligação num radinho, vitrola, ou gravador é bastante simples.
COMO FUNCIONA
A base deste circuito é um SCR, diodo controlado de silício, que opera como um interruptor acionado por um sinal proveniente do rádio gravador ou fonógrafo.
Na presença de sinal o SCR conduz intensamente a corrente permitindo que a lâmpada se acenda, e na ausência de sinal, a circulação de corrente é interrompida na passagem de um semiciclo para outro da tensão de alimentação, quando então as lâmpadas apagam.
O SCR deve, portanto, funcionar com corrente alternada ou corrente contínua pulsante. (figura 2)
O sinal de controle do SCR, é aplicado ao seu eletrodo denominado comporta e a corrente controlada, deve circular entre o anodo e o catodo.
Como a música é formada por variações de sinal de determinadas frequências, nos pontos em que o som se torna forte, o sinal aciona o SCR e quando o sinal abaixa, o SCR desliga, de modo que, com as variações da intensidade de som correspondentes a uma música, o SCR liga e desliga no mesmo ritmo.
Com isso, as lâmpadas que estão sendo alimentadas em série com o SCR piscam no mesmo ritmo. (figura 3)
É claro que juntamente com o SCR temos componentes adicionais que servem para permitir um disparo desse componente com o tipo de sinal vindo do rádio, vitrola ou gravador de modo que ele possa funcionar de modo conveniente.
Assim, temos a destacar o transformador que ajusta as características do sinal obtido, na saída do rádio ou gravador (que é de baixa impedância), à alta impedância de entrada do circuito de disparo desse componente.
Temos ainda o potenciômetro que determina o ponto ideal de funcionamento do circuito de disparo, regulando sua sensibilidade em função do volume do gravador, rádio ou vitrola.
A ponte de diodos (4 diodos), transforma a corrente alternada disponível na rede de alimentação, em corrente contínua pulsante, de modo que toda a potência, seja aplicada às lâmpadas para que estas acendam normalmente (figura 4).
O diodo colocado na comporta do SCR, evita que pulsos de tensão negativos, atinjam esse componente o que em determinadas condições pode causar sua queima.
MATERIAL E FERRAMENTAS:
O SCR usado nesta montagem é o componente mais crítico. Deve, ser usado apenas o tipo recomendado. Seus equivalentes, conforme o caso, tem correntes de disparo maiores, de modo que não funcionarão satisfatoriamente neste circuito.
Para a sua instalação deve ser observada a sua posição, pois a ligação de modo invertido não só fará com que o aparelho não funcione, como também se queime.
Se apenas uma fileira de lâmpadas for alimentada, o SCR não precisará de radiador, mas sem ais de uma fieira for alimentada, monte-o num irradiador de calor (figura 5).
Com relação aos demais componentes, não são críticos. Os diodos podem ser obtidos com facilidades e para sua ligação deve ser observada a sua posição, já que se tratam de componentes polarizados.
O transformador é do tipo usado na saída de rádios a válvula. O leitor pode adquiri-lo como “transformador de saída para a válvula 6V6 ou 6AQ5".
Observamos que esse transformador tem 4 fios, sendo dois esmaltados e dois encapados de plástico.
Os dois esmaltados, correspondem ao enrolamento de baixa impedância (4 ou 8 Ohms), e o encapado corresponde ao primário de alta impedância (2 000 a 10 000 Ohms), Observe a posição para sua ligação (figura 6).
Para a montagem, como ferramentas o leitor precisará de um ferro de soldar de pequena potência (30 Watts no máximo), solda de boa qualidade, um alicate de corte, um alicate de ponta e uma chave de fenda.
O aparelho pode perfeitamente ser alojado numa caixa de madeira ou plástico tendo na frente o botão de controle do potenciômetro.
MONTAGEM
A montagem é feita tendo como base uma ponte de terminais isolados que pode ser fixada numa base de madeira, onde também é preso o transformador.

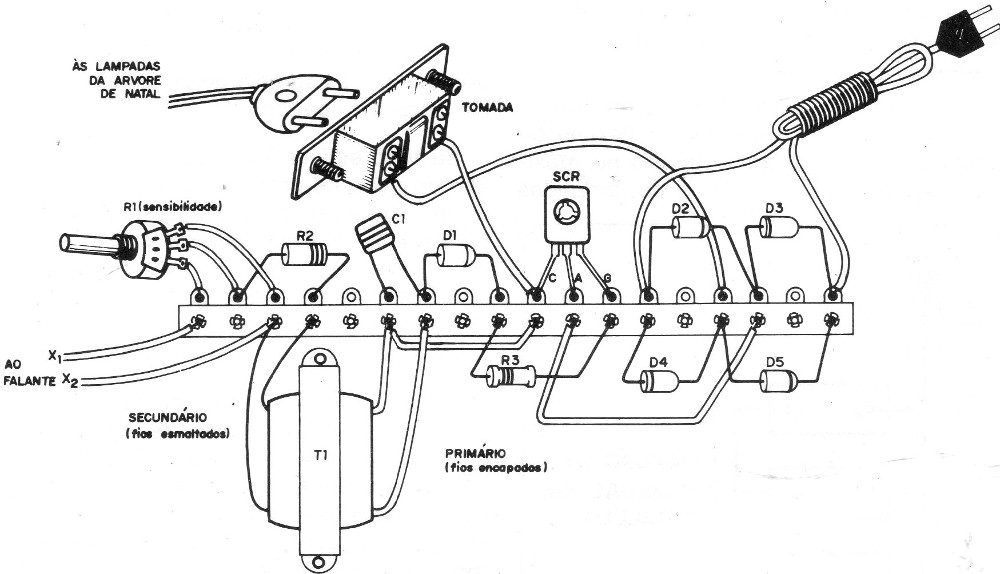

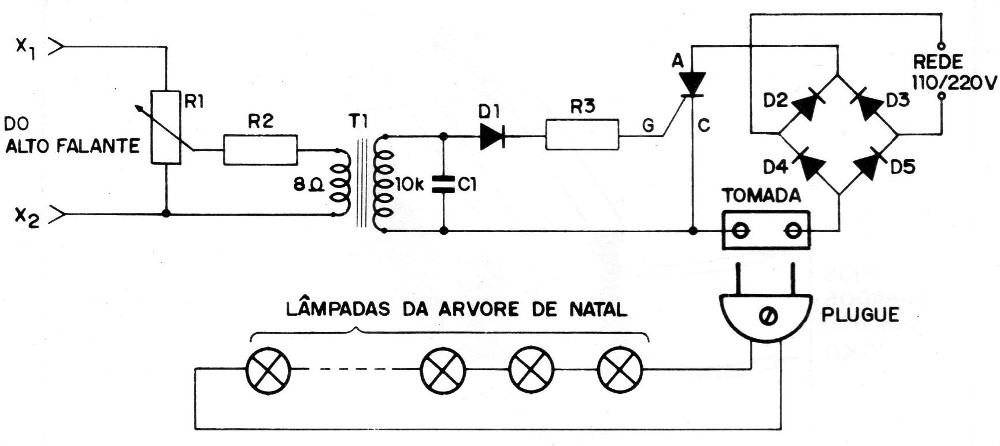

Oriente-se pela figura 7; onde temos a disposição física dos componentes, e pelo diagrama dado na figura 8.
Comece por soldar o SCR, observando cuidadosamente sua posição. No caso do TIC106 e do C106 o lado chanfrado deve ficar à direita, e no caso do MCR106 o lado metálico para baixo.
Em seguida solde os diodos semicondutores, observando também sua posição.
No caso do 1N4001 o anel identifica o catodo, e no caso do BY127 o símbolo desse componente é pintado em seu corpo. Olhe o diagrama para ver sua posição.
Finalmente solde os demais componentes, e faça sua interligação usando cabinho flexível ou fio rígido. Atenção para o transformador.
A conexão ao gravador, rádio ou vitrola, pode ser feita por meio de fio flexível de uns 10 metros de comprimento no máximo. Para a ligação da fieira de lâmpadas para a árvore de natal, coloque uma tomada do tipo de embutir se for usada uma caixa fechada para o aparelho.
Se mais de uma fieira de lâmpada for alimentada, coloque tomadas em paralelo (figura 9). e monte o SCR num dissipador.
AJUSTES E PROVA:
Essa configuração permite a ligação de diversas fieiras de lâmpadas, desde que a potência total não supere 100 Watts.
Terminada a montagem, confira todas as ligações, verifique a posição dos componentes, a existência de possíveis curtocircuitos ou ligações mal feitas.
Se tudo estiver em ordem, faça a conexão do cabo de entrada ao alto-falante do rádio, vitrola ou fonógrafo, conforme mostra a figura 10.
Essa conexão é feita, ligando-se os fios aos próprios terminais desse alto-falante. Se o gravador, rádio ou vitrola tiver uma tomada para alto-falante externo, a ligação pode ser feita nessa tomada.
Feita a conexão à fonte de sinal, ligue-a de modo a produzir música (sintonize uma estação, coloque um disco ou fita). Ligue o circuito à tomada, e a fieira de lâmpadas à sua saída.
Ajuste o potenciômetro até que as luzes comecem a piscar no mesmo ritmo que a música executada.
Quando o aparelho estiver desligado, o leitor pode ligar normalmente as lâmpadas de sua árvore, à tomada com um pisca-pisca, e seu funcionamento ocorrerá de modo normal.
SCR - C106, MCR106, TIC106
D1 a D5 - Diodos 1N4004 ou equivalentes
R1 - 50 Ohms - potenciômetro de fio
R2 - 22 Ohms x 2 Watts - resistor de
R3 - 100 k 1/4 Watt – resistor
C1 - 0,005 uF - Capacitor de poliéster
T1 - Transformador de saída (ver texto)
Diversos: cabo de alimentação, barra de terminais, fios, solda, tomada, knob para o potenciômetro, etc.
