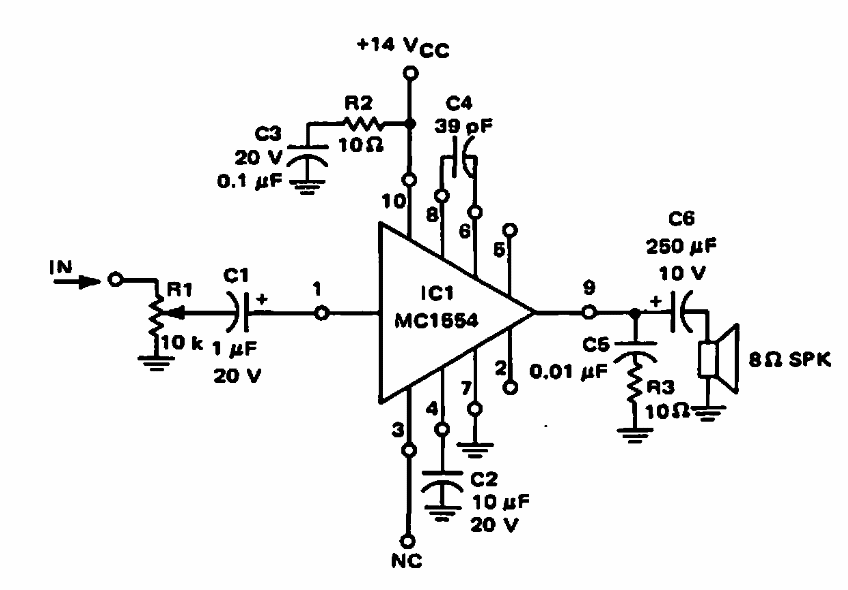

Usando um circuito integrado MC1684 da Motorola este amplificador de 1968 fornece 1 W de saída em carga de 8 ohms. A resposta vai de 20 a 20 000 Hz e a distorção é de apenas 1% em 1 kHz.




| Clique na imagem para ampliar |
