Micro Transmissor de FM (Nova Versão) (ART2749)

Na verdade, não é uma nova versão atual. Foi uma nova versão de uma anterior publicada em 1978. O circuito tem por diferença usar um pequeno alto-falante como microfone, já que os microfones piezoelétricos ou cristal usados naquela época não eram muito fáceis de encontrar. No site temos versões atuais que usam microfones de eletreto que são muito melhores.

Um de nossos grandes sucessos foi a publicação de um Micro Transmissor de FM em 1977 em uma revista técnica, quando então fornecemos como brinde a plaquinha de circuito impresso para sua montagem.

Na ocasião tivemos a oportunidade de receber dois tipos de consulta de nossos leitores referentes a algumas modificações ao projeto original.

A primeira referia-se a possibilidade de se modificar o circuito para operar com microfone dinâmico, como os usados em gravadores, ou ainda utilizar um pequeno alto-falante como tal.

A segunda possibilidade sobre a qual também fomos consultados é sobre a possibilidade de montar o circuito numa ponte de terminais. Sobre ela fomos especialmente consultados por aqueles que dotados de pouca experiência em furação e soldagem estragaram as placas que receberam como brinde na ocasião.

Neste artigo damos as duas possibilidades. Ensinaremos como adaptar no antigo Micro-Transmissor de FM (em sua plaquinha original), um microfone dinâmico ou utilizar um alto-falante pequeno como tal, já que estes podem ser encontrados com muito mais facilidade que as cápsulas de cristal, principalmente fora de São Paulo.

E, também daremos a versão em ponte de terminais para os que dispondo de apenas uma plaquinha desejam um novo aparelho.

Como sempre, a montagem e as adaptações são muito fáceis, podendo ser realizadas por qualquer principiante desde que sigam à risca as instruções que daremos.

MONTAGEM EM PONTE

Não entraremos em pormenores sobre o princípio de funcionamento deste emissor de FM, já que o leitor poderá encontrar todas as explicações que desejar nos artigos correspondentes anteriores deste site. Podemos apenas adiantar algumas características deste transmissor que servirão para que o leitor tenha uma ideia de seu desempenho.

a) Alcance: para uma alimentação de 3 Volts (2 pilhas) seu alcance é da ordem de 50 metros, mesmo em lugares fechados, utilizando uma antena de 12cm. Com uma alimentação de 6 Volts seu alcance poderá chegar aos 200 metros ou mais, dependendo evidentemente da sensibilidade do receptor.

b) Consumo de energia: a corrente consumida pelo aparelho é bastante pequena, da ordem de 10 mA, o que significa uma durabilidade bastante grande para as pilhas. O circuito pode ficar indefinidamente ligado sem que haja desgaste apreciável das pilhas.

c) Montagem: nesta versão em ponte não podemos obter um grau de miniaturização tão bom como no caso da montagem em placa de circuito impresso, mesmo porque o alto-falante usado como microfone não é muito pequeno, assim sendo não se pode esperar que o aparelho seja tão compacto como a versão original. Entretanto, mesmo nesta versão podemos instala-lo numa caixinha comum de rádio portátil, de 10 x 6 x 3 cm, com facilidade.

O diagrama completo do transmissor nesta versão é dado na figura 1 e a disposição dos componentes na ponte de terminais na figura 2.

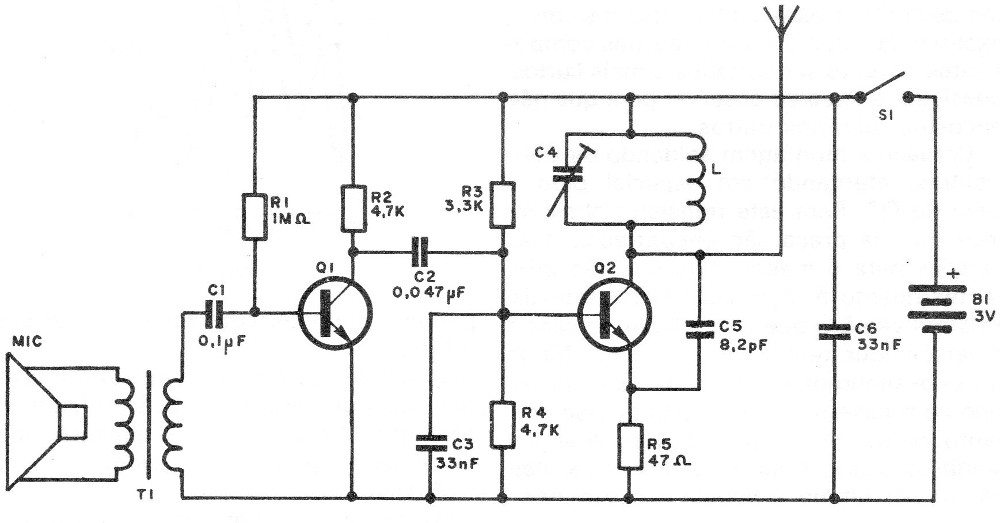

Figura 1 – Diagrama completo | Clique na imagem para ampliar |

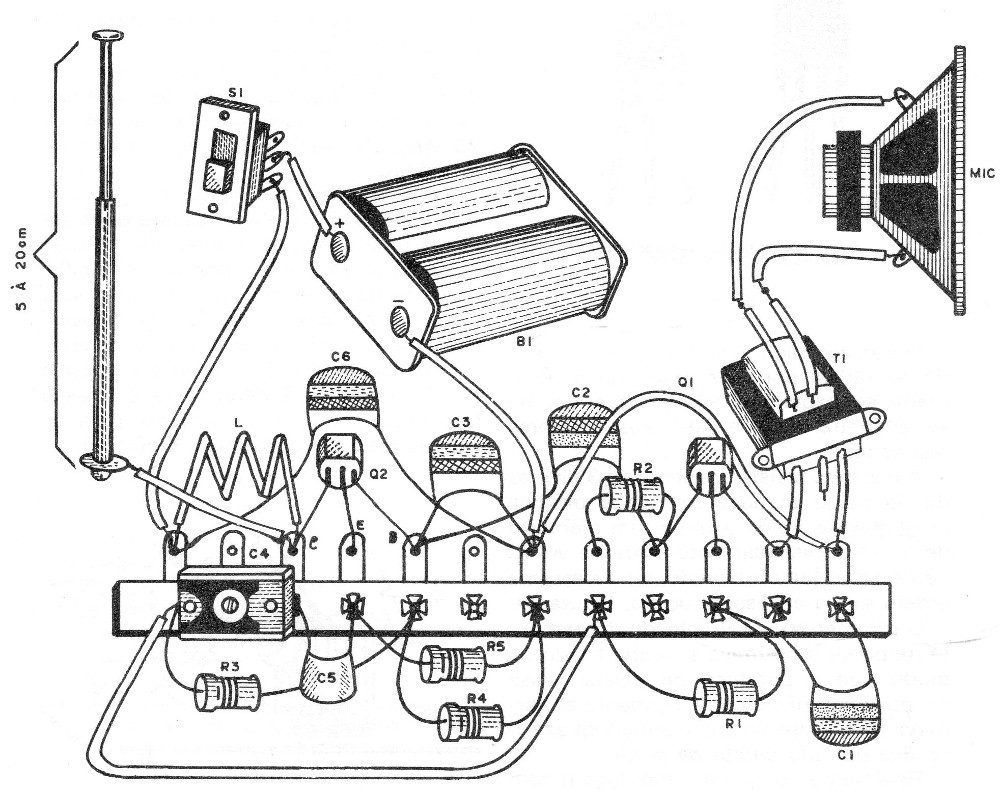

Figura 2 – Montagem em ponte | Clique na imagem para ampliar |

Para a colocação dos componentes na ponte use um soldador de pequena potência (máximo de 30 watts) e tome o máximo de cuidado para não danificá-los com o excesso de calor. Os terminais dos componentes deverão ser cortados os mais curtos possíveis, e deve-se observar para que não encostem uns nos outros.

Comece a montagem soldando os transistores, atentando em especial para o caso de Q2. (figura 3).

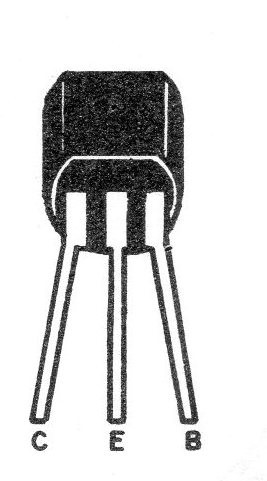

Figura 3 – Terminais do transistor

O desenho que damos corresponde ao tipo com base na ponta. Certifique-se, portanto, no momento que adquirir. A seguir solde os capacitores e os resistores, deixando por último a bobina e o trimmer.

O transformador é do tipo usado em saída de rádios portáteis, podendo praticamente ser experimentado qualquer um até se encontrar o que leva aos melhores resultados.

A bobina consiste em cerca de 3 espiras de fio rígido comum com capa plástica enroladas de modo a terem um diâmetro de 1 cm. O espaçamento entre as voltas não é importante podendo ser da mesma ordem que a espessura do fio. (figura 4).

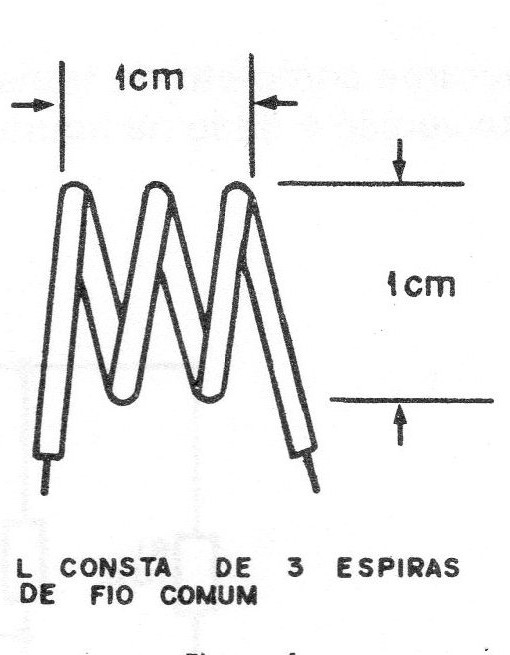

Figura 4 – A bobina

O trimmer pode ser soldado diretamente na ponte de terminais, sendo fixado de modo que o parafuso de ajuste possa penetrar no orifício correspondente ao terminal livre. Observe que a armadura externa fica do lado direito da ponte.

Finalmente complete a montagem com as interligações dos componentes que podem ser feitas com fio rígido de capa plástica.

O alto-falante é do tipo miniatura, usado em radinhos portáteis, mas se o leitor não fizer questão de tamanho, qualquer outro alto-falante poderá ser usado.

AJUSTE

Montado o circuito, confira as ligações e se tudo estiver em ordem coloque as pilhas no suporte e prepare-se para uma prova do transmissor.

Para esta finalidade, ligue um receptor de FM numa frequência livre (em que não tenha estação transmitindo) em torno dos 95 MHz. Seu volume deve estar num ponto médio.

Ligue o transmissorzinho e com uma chave de fenda (preferivelmente deve ser usada uma chave para ajuste de bobinas que é de plástico e que portanto não influi na frequência), ajuste o trimmer até ouvir seu sinal no receptor de FM. Se houver dificuldade no ajuste tente apertar as espiras da bobina ou separa-las até obter o ajuste desejado. Separando as espiras frequência tende a se deslocar para os valores mais altos da faixa. (figura 5)

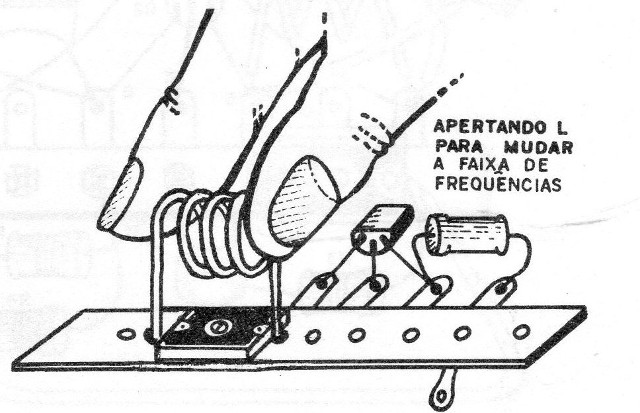

Figura 5 – Ajustando a bobina

A antena para este transmissor deve ter um comprimento máximo de 20 cm, podendo ser um fio rígido ou mesmo do tipo telescópico.

ADAPTAÇÃO DA PLAQUINHA

Para o leitor que já tem seu micro-transmissor montado na plaquinha de circuito impresso e deseja adaptá-lo para operar com um alto-falante como microfone, o material adicional necessário será:

1 transformador de saída do tipo usado em radinhos portáteis

1 capacitor de poliéster metalizado de 0,1 uF

1 alto-falante miniatura de 8 ohms

Os demais componentes se mantêm. Na figura 6 tem-se o modo de se fazer as ligações. Como o conjunto pode ser fixado numa caixa,, os componentes podem se manter fixos pelos próprios terminais.

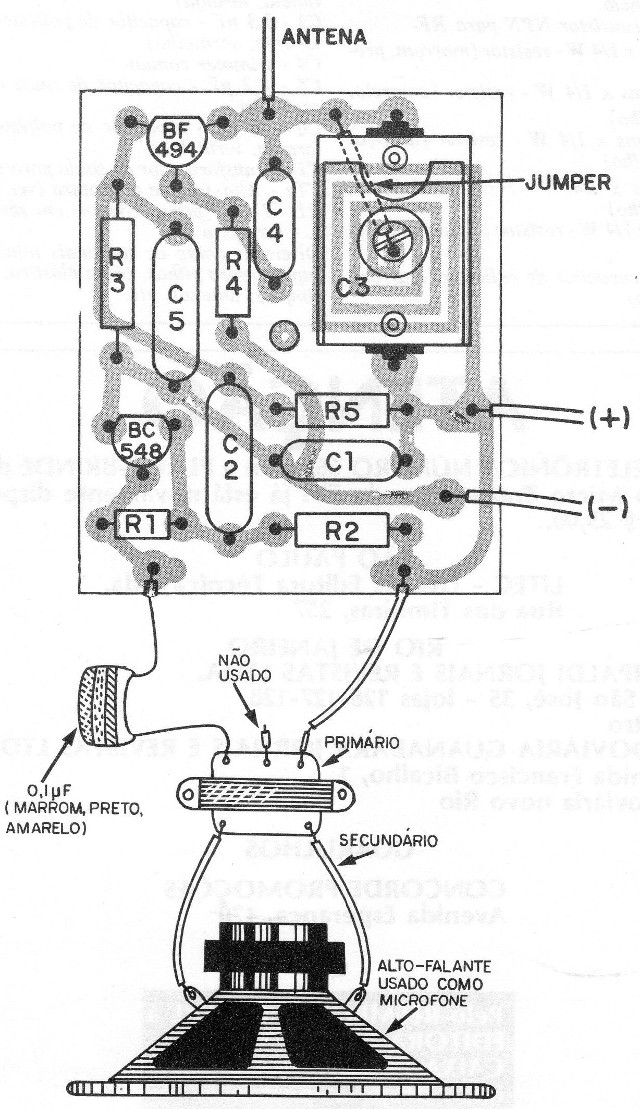

Figura 6 – Adaptação
