Descrevemos um interessante circuito que permite o acionamento de uma fechadura elétrica por meio de um "cartão" magnético codificado. Somente quem possuir o cartão pode abrir a porta pelo lado de fora.
Muitas casas e mesmo estabelecimentos comerciais possuem portas com fechaduras elétricas que são acionadas por meio de um interruptor.
No entanto, nem sempre a pessoa que deve acionar este interruptor está por perto, e existem os casos em que temos pressa ou por sermos os usuários maiores do sistema, seria interessante termos um meio próprio de fazer o acionamento.

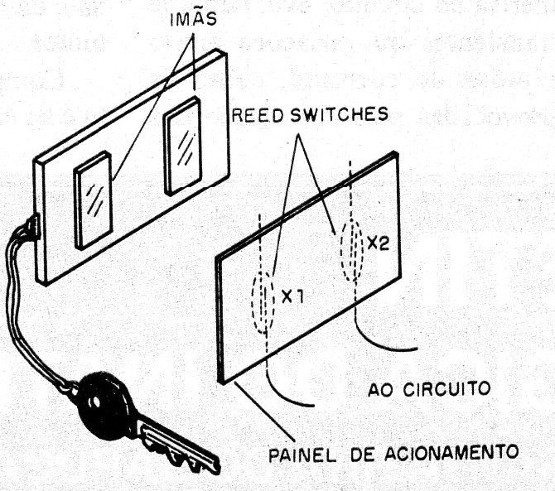

A ideia proposta é simples: do lado de fora existiria um quadro de acionamento secreto, sob o qual existem dois reed-switches posicionados segundo uma posição programada, figura 1.
Se alguém tentar passar um imã para abrir o sistema, não vai conseguir porque para que isso ocorra é preciso que os dois reed-switches sejam fechados ao mesmo tempo.
Para isso, o proprietário ou pessoas que têm acesso ao código levam chaveiros com dois imãs colocados nas posições que permitem o acionamento dos dois reed-switches.
Colocando o chaveiro na posição correspondente temos o acionamento do circuito e o Triac conduz a corrente que aciona o solenóide de uma fechadura.
É claro que o código pode ser ainda mais complexo com a utilização de três reed-switches ou mesmo mais, mas neste caso o dispositivo de acionamento começa a se tornar volumoso e por isso mesmo incômodo de se carregar.
Um Triac é ligado em paralelo com o interruptor de acionamento manual (que não perde sua função) e em série com a fechadura elétrica.
Na comporta do Triac são S1 ligados em série dois reed-switches e um resistor limitador de corrente.
O acionamento do Triac como chave interruptora ocorre quando os dois reed-switches são acionados simultaneamente.
O pulso de corrente obtido nestas condições é suficiente para abrir a porta do local desejado.
O circuito pode funcionar da mesma forma na rede de 110 V como 220 V bastando para isso apenas escolher o Triac apropriado.

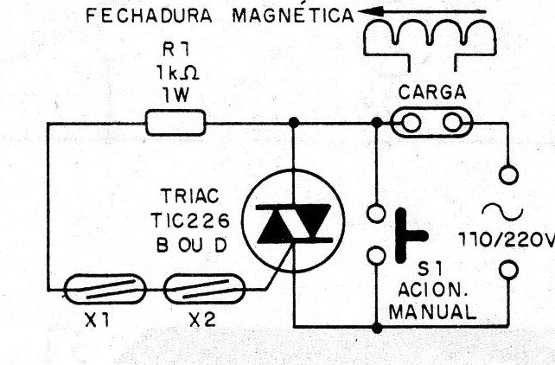

Na figura 2 temos o diagrama completo do aparelho.
Como são poucos os componentes usados não será preciso usar uma placa de circuito impresso.

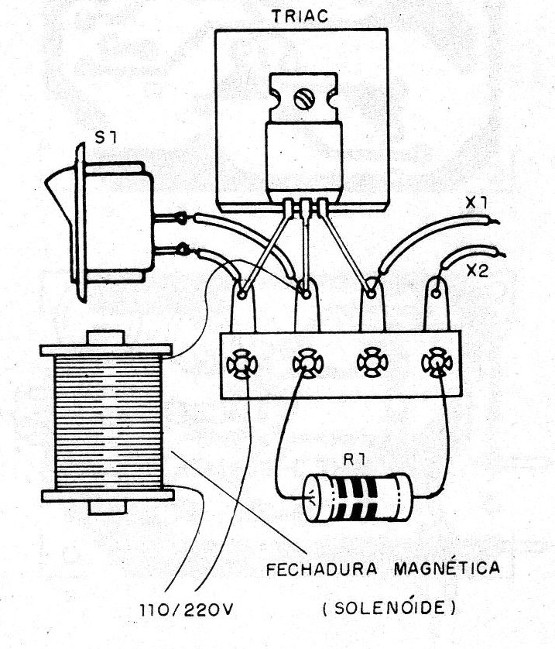

Temos então na figura 3 a disposição real dos componentes e que podem ser colocados em qualquer lugar do circuito da fechadura.
O Triac deve ser sufixo B se a rede for de 110 V e sufixo D se a rede for de 220 V. Este componente deve ainda ser dotado de um pequeno radiador de calor.
O resistor de 1 k ohms na verdade não é crítico podendo ter valores entre 680 ohms a 1,5 k ohms e dissipações a partir de ‘ W.
Os fios de conexão a fechadura devem ser apropriados à intensidade da corrente de ç operação e bem isolados.
Os reed-switches são fixados sob um painel de madeira ou plástico fino opaco, nas posições que vão corresponder aos imãs do chaveiro usado como acionador.
A principal prova consiste em se verificar se os imãs usados (que podem ser retirados de motores de brinquedos elétricos) podem acionar os reeds nas posições desejadas.
Verificado o funcionamento é só proceder à instalação definitiva do dispositivo.
Veja que na condição de espera o dispositivo não consome energia alguma.
Semicondutores:
Triac - TIC226B ou D - ver texto
Resistores:
R1 – 1 k ohms,1 W- de fio
Diversos:
X1 e X2 - reed-switches comuns
S1 - interruptor de pressão, (já existente no circuito da fechadura)
Fios, radiador de calor para o Triac, solda, etc.
