Se bem que este circuito integrado já esteja superado por componentes mais modernos em algumas aplicações, o fato de ter uma grande versatilidade, ser de obtenção fácil faz com que ele seja o preferido para muitos projetistas. Como muitos leitores nos escreveram pedindo mais informações sobre este componente, preparamos este artigo em que suas características e aplicações básicas são relembradas.
O circuito integrado LM723 consiste num regulador de tensão integrado que pode ser ajustado para fornecer tensões de 2 a 37 volts em fontes fixas ou variáveis. Sozinho ele pode fornecer correntes de até 150 mA mas com etapas de potência não há limite para a corrente de saída.
O LM723 é semelhante ao LM723C exceto pela faixa de temperaturas de operação.

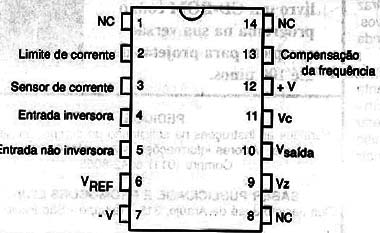

O circuito integrado LM723 tanto pode ser encontrado em invólucro DIL de 14 pinos com a pinagem mostrada na figura 1 como em versão mais rara em invólucro metálico redondo de 10 pinos.
![Pinagem do LM723
Pinagem do LM723](/images/stories/artigos2016/art0983_0001.jpg)

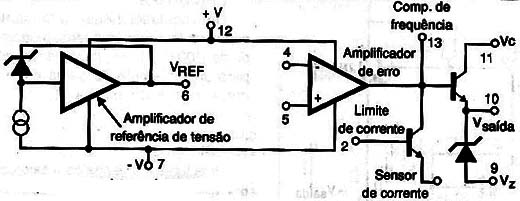

O circuito equivalente interno em blocos deste circuito integrado é mostrado na figura 2.
![Circuito interno do LM723
Circuito interno do LM723](/images/stories/artigos2016/art0983_0002.jpg)
Dentre as principais características que merecem destaque neste circuito integrado temos:
* 150 mA de corrente de saída sem transistores externos
* Correntes até 10 A são possíveis com o uso de transistores externos
* Tensão de entrada máxima de 40 V
* Tensão de saída ajustável de 2 a 37 V
* Pode ser usado tanto em fontes lineares como chaveadas
PRINCIPAIS CARACTERÍSTICAS
Tensão máxima de entrada: 40 V
Faixa de tensões de saída: 2 a 37 V
Corrente no diodo zener: 25 mA (max)
Regulação de linha: 0,3% (tip)
Regulação de carga: 0,15% (tip)
Rejeição de ripple: 74 dB (tip)
Corrente de curto circuito limitada em: 65 mA (tip)
Tensão de referência: 7,15 V (tip)
Faixa de tensões de entrada: 9,5 a 40 V
Corrente em standby: 1.7 mA (tip)

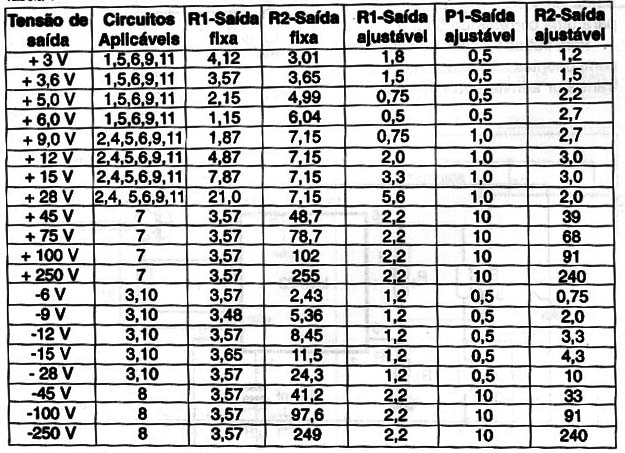

Na tabela 1 temos os valores dos resistores para diversas tensões de saída com os circuitos em que os valores são aplicáveis.
![](/images/stories/artigos2016/art0983_0003.jpg)

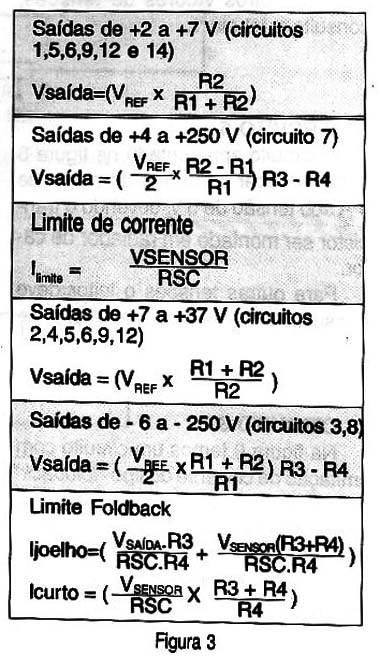

As fórmulas para tensões intermediárias são dadas na figura 3.
![](/images/stories/artigos2016/art0983_0004.jpg)
CIRCUITOS
Os seguintes circuitos foram obtidos de manuais de fabricantes (Motorola, National, Texas, etc.) que fabricam este mesmo componente. Sugerimos que os leitores interessados em mais informações acessem o datasheet deste componente num dos fabricantes os quais os disponibilizam em formato PDF.
CIRCUITO 1

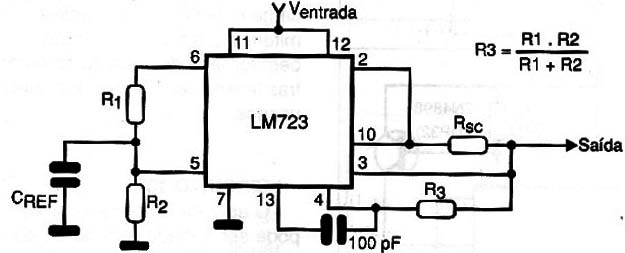

Na figura 4 temos a configuração básica do LM723 para saídas de 2 a 7 volts. Os valores dos componentes básicos são dados na tabela 1.
![Circuito 1 – Saídas de 2 a 7 V.
Circuito 1 – Saídas de 2 a 7 V.](/images/stories/artigos2016/art0983_0005.jpg)
CIRCUITO 2

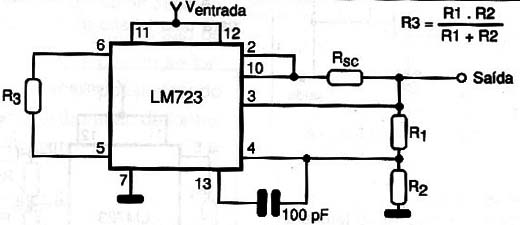

Mostramos na figura 5 a configuração básica para saídas de 7 a 37 volts também com os valores dos resistores dados na tabela 1.
![Circuito 2 – Saídas de 7 a 37 V.
Circuito 2 – Saídas de 7 a 37 V.](/images/stories/artigos2016/art0983_0006.jpg)
Lembramos que este circuito e o anterior tem sua corrente de saída limitadas a 150 mA já que não há etapa adicional de potência com transistores.
CIRCUITO 3

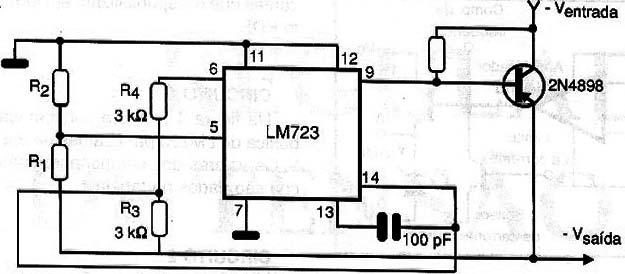

O circuito mostrado na figura 6 é de um regulador de tensão negativo para uma tensão de saída de 15 V.
![Circuito 3 – Regulador negativo de 15 V.
Circuito 3 – Regulador negativo de 15 V.](/images/stories/artigos2016/art0983_0007.jpg)
Este circuito apresenta uma regulagem de carga de 1 mV para uma corrente de 100 mA.
CIRCUITO 4

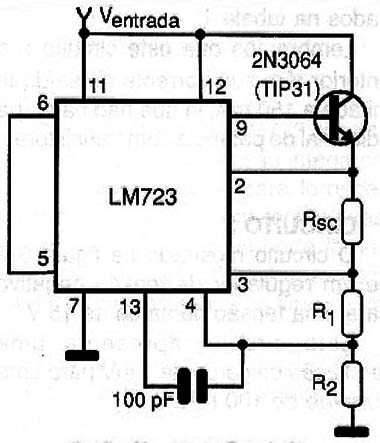

Na figura 7 temos um regulador de tensão positivo com saída de 15 V que pode fornecer uma corrente de 1 A com uma regulagem de carga de 15 mV.
![Circuito 4 – Regulador positivo de 15 V x 1 A
Circuito 4 – Regulador positivo de 15 V x 1 A](/images/stories/artigos2016/art0983_0008.jpg)
Para outros valores de tensões consulte a tabela 1.
CIRCUITO 5

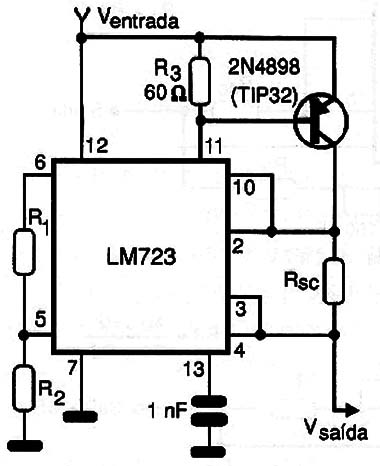

O circuito apresentado na figura 8 pode fornecer correntes de saída de 1 A sob tensão de 5 V devendo o transistor ser montado em radiador de calor.
![Circuito 5 – Fonte de 5 V x 1 A.
Circuito 5 – Fonte de 5 V x 1 A.](/images/stories/artigos2016/art0983_0009.jpg)
Para outras tensões o leitor deve consultar a tabela de resistores.
CIRCUITO 6

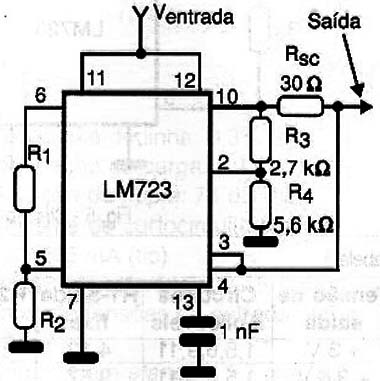

Na figura 9 temos um circuito com limitação de corrente do tipo "foldback" com a capacidade de fornecer uma corrente de saída de 10 mA e uma corrente de curto-circuito de 20 mA.
![Circuito 6 – Regulador Foldback.
Circuito 6 – Regulador Foldback.](/images/stories/artigos2016/art0983_0010.jpg)
Para outras tensões de saída a tabela 1 pode ser consultada.
CIRCUITO 7

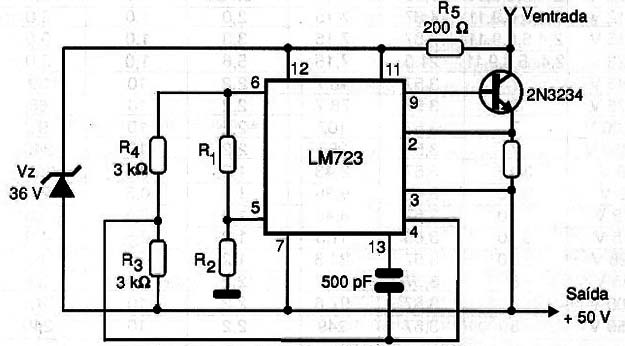

No circuito da figura 10 temos um regulador positivo flutuante com a capacidade de fornecer tensões de saída de 50 V com regulagem de 20 mV para uma corrente de 50 mA.
![Circuito 7 Regulador flutuante positivo.
Circuito 7 Regulador flutuante positivo.](/images/stories/artigos2016/art0983_0011.jpg)
Para outras tensões os valores dos componentes são dados na tabela. O transistor admite equivalentes.
CIRCUITO 8

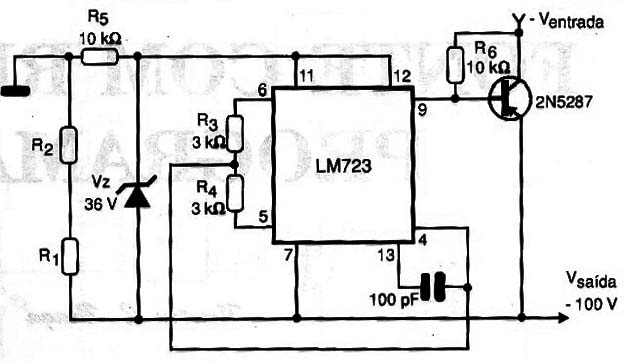

Um regulador negativo flutuante capaz de fornecer uma tensão de saída de -100 V com regulagem de 20 mV para uma corrente de carga de 100 mA é mostrado na figura 11.
![Regulador negativo flutuante – Circuito 8
Regulador negativo flutuante – Circuito 8](/images/stories/artigos2016/art0983_0012.jpg)
CIRCUITO 9

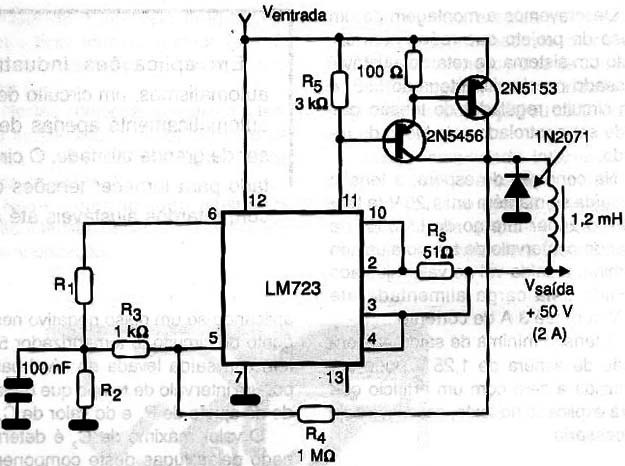

Uma fonte chaveada com saída de 5 V e saída de 2 A é mostrada na figura 12.
![Circuito 9 - Fonte chaveada de 9 V.
Circuito 9 - Fonte chaveada de 9 V.](/images/stories/artigos2016/art0983_0013.jpg)
Para 2 A de saída a regulagem de carga é de 80 mV. Os transistores admitem equivalentes. A tabela 1 também fornece dados para se obter outras tensões em função dos resistores usados.
CIRCUITO 10

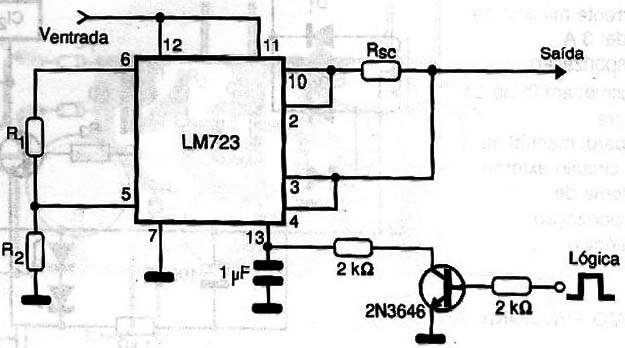

O aplicativo mostrado na figura 13 pode ser cortado a partir de controle lógico remoto. O shutdown pode vir de uma saída TTL.
![Circuito 10 – Fonte com controle TTL.
Circuito 10 – Fonte com controle TTL.](/images/stories/artigos2016/art0983_0014.jpg)
A corrente de saída é de 100 mA para uma tensão de 5 V. Outras tensões podem ser obtida consultando-se para isso os valores de componentes na tabela 1.
CIRCUITO 11

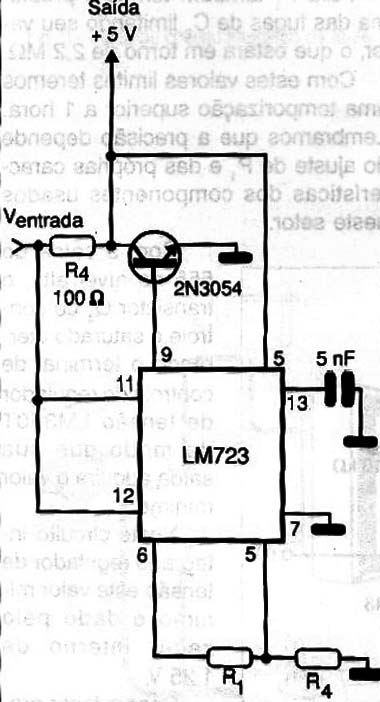

O regulador tipo shunt apresentado na figura 14 pode fornecer uma corrente de 100 mA e tensão de saída de 100 mA.
![Circuito 11 – Regulador Shunt.
Circuito 11 – Regulador Shunt.](/images/stories/artigos2016/art0983_0015.jpg)
Outras tensões podem ser obtidas com a troca de valores de componentes segundo a tabela 1.
CONCLUSÃO
Com a utilização de transistores de correntes e ganhos apropriados pode-se obter correntes muito maiores de saída para qualquer dos circuitos apresentados.
Da mesma forma, pela tabela pode-se ver quais são os resistores que podem se tornar variáveis possibilitando assim a elaboração de fontes ajustáveis.
