(2007) Os circuitos integrados LM3404 e LM3404HV consistem em fontes de corrente reguladas, projetadas para excitar diversas redes de LEDs de alto brilho (HBLEDs) como os da série Luxeon K2 (com correntes até 1 A).
A placa de avaliação fornecida para esses componentes pode aceitar tensões de entrada de 6 V a 42 V quando utilizando o LM3404, e tensões até 75 V usando-se o LM3404HV.
O circuito mantém a corrente nos LEDs constante de modo a conservar o brilho desses componentes igual.

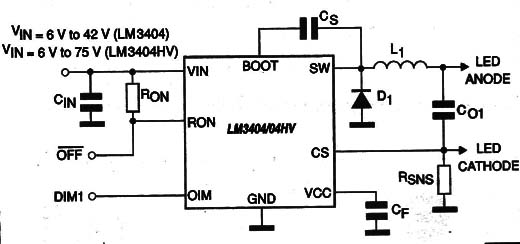

Na figura 1 temos o circuito de aplicação típico para esse componente.
Mais informações podem ser obtidas no próprio site da National agoraTexas Instruments em www.ti.com.
O circuito foi projetado para fornecer uma corrente constante de 1 A aos
LEDs alimentados, com uma tensão de aproximadamente 3,7 V para os tipos,
brancos, azuis e verdes, fabricados com tecnologia InGaN.
Para uma entrada de 6 V a 42 V a corrente se mantém numa faixa de 10%
do valor especificado, e a corrente de ripple não excede 400 mA, numa freqüência de comutação de 450 kHz.

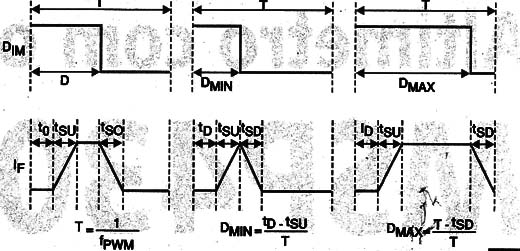

O controle PWM permite alterar o brilho, conforme as curvas mostradas na figura 2.
A lógica para DIM1 é direta, uma vez que o circuito LM3404/3404HV
fornecerá uma saída regulada quando a tensão em DIM1 for alta e a corrente de saída será desabilitada quando a tensão DIM1 for baixa.

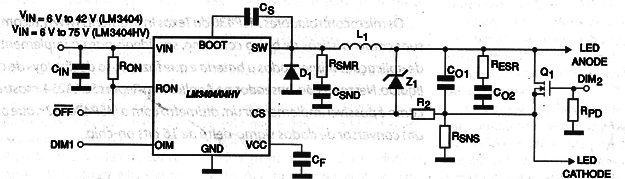

Um segundo método de PWM é apresentado em D1M2, caso em que o
gate de um MOSFET é utilizado.
Aqui temos um percurso paralelo para a corrente do LED.
Essa configuração é mostrada na figura 3.
A vantagem dessa configuração é que o MOSFET pode ser comutado de
uma forma mais rápida que o próprio circuito integrado, resultando assim em
maior rendimento.
