Comparadores de aterramento são circuitos utilizados em aplicações em que se deseja verificar o estado do aterramento de uma fonte ou linha de alimentação. São fundamentais para a segurança deste setor que pode comprometer o circuito todo em caso de falha.
O comparador detector de aterramento LM3891G-LB da ROHM Semiconductor LM8391G-LB pode operar com fonte de alimentação simples ou dupla para operação e suporta uma ampla faixa de tensão de alimentação de 3 V a 36 V. Este comparador tem uma corrente de alimentação muito baixa, da ordem de 0,3 mA e um ganho de tensão de 120 dB. O comparador de detecção de aterramento LM8391G-LB pode ser operado quase no nível GND para entrada. Ele ainda possui uma corrente de polarização de entrada de 50nA e corrente de offset de entrada de 5nA. O comparador de detecção de aterramento LM8391G-LB opera na faixa de temperatura de -40°C a 125°C.
• Características e especificações do comparador LM3891G-LN

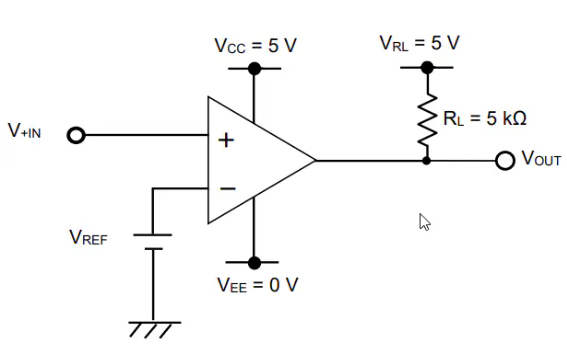

Na figura 1 temos um circuito típico de aplicação.
Observe o uso de um resistor pull-up de 5 kOhms na saída.

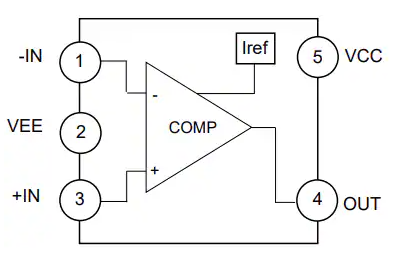

O diagrama de blocos é mostrado na figura 2.
CARACTERÍSTICAS:
Produto de suporte de longa data para aplicações industriais
Operável quase no nível GND para entrada
Operação de fonte de alimentação única ou dupla
Atribuições de pinos do comparador padrão
ESPECIFICAÇÕES
Faixa de tensão de alimentação operacional:
Alimentação única de 3V a 36V
Alimentação dupla de ±1,5V a ±18V
Corrente de alimentação baixa de 0,3mA
Corrente de deslocamento de entrada 5nA
Corrente de polarização de entrada 50nA
Ganho de tensão de 120dB
Corrente de saída 16mA
Tempo de resposta de 1,3 μs
Faixa de temperatura operacional de -40°C a 125°C
• Aplicações
Dentre as aplicações para o LM8391G-LB destacamos as seguintes:
Equipamentos industriais
Monitor de corrente
Monitor de bateria
Multivibradores

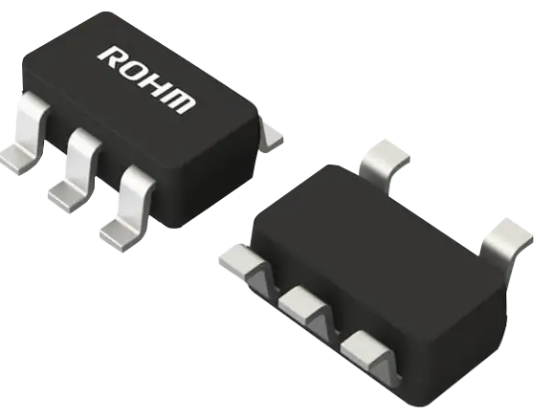

O invólucro é o SSOP5 de 5 pinos medindo 2,9 mm x 2,8 mm x 1,25 mm.
• Obtendo mais informações sobre o componente
Informações sobre estes componentes, incluindo o datasheet podem ser obtidas no site da Mouser em:
