O componentes que escolhemos para destacar neste artigo é o CI sensor de efeito Hall linear programável ABLIC S-5611A . Ele tem por finalidade fornecer uma tensão de saída analógica proporcional à densidade do fluxo magnético com base na tensão do pino VREF. Este CI possui uma memória não volátil integrada e uma interface serial de 2 fios que permite funções de comutação flexíveis e ajustes de corte.
Nota: As informações que utilizamos na elaboração este artigo estão no datasheet do fabricante disponível no link no final do artigo.
Começamos por fornecer na figura 1 o diagrama de blocos do sensor.
O CI sensor de efeito Hall linear S-5611A vem com um circuito de desligamento térmico integrado com um circuito de detecção típico de 170 °C. Este CI apresenta um tempo máximo de resposta de saída de 2,5 µs com uma largura de banda de frequência de 400 kHz.
O CI sensor de efeito Hall linear S-5611A drena uma corrente de 19 mA e opera dentro da faixa de temperatura de -40 °C a 125 °C. As aplicações típicas incluem sensores de corrente de núcleo magnético, detecção de posição linear e detecção de rotação.
O invólucro é TMSOP-8 conforme desenho e tabela de funções dos pinos mostrada na figura 2.
Características:
* Saída de tensão analógica proporcional à densidade do fluxo magnético:
- Opera com referência de tensão do pino VREF e não linearidade máxima de ±0,5%
- Alta resistência ao ruído da fonte de alimentação devido à operação não relaciométrica.
* Memória não volátil integrada:
- A interface serial de 2 fios permite a comutação de funções IC e ajuste de corte
* Funções de comutação:
- Saída de tensão de referência de 0,50 V, 1,50 V, 1,65 V e 2,5 V
- Polaridade de tensão de saída normal e oposta
- Largura de banda de frequência de 100 kHz, 200 kHz e 400 kHz
* Sem chumbo (Sn 100%) e sem halogênio
Especificações:
• Tempo máximo de resposta de saída de 2,5 µs (largura de banda de frequência de 400 kHz)
- Circuito de desligamento térmico integrado:
- Temperatura de detecção típica de 170 °C
- Faixa de tensão de alimentação de 4,5 V a 5,5 V (VDD)
- Consumo de corrente típico de 19 mA
-Faixa de temperatura operacional de -40 °C a 125 °C
* Ajuste de corte:
- 6 V/T a 180 V/T (130 V/T típico) com sensibilidade máxima de degrau de 0,3%
- 500 ppm/°C a 500 ppm/°C (0 ppm/°C típico) com desvio térmico de sensibilidade de degrau típico de 25 ppm/°C
- Tensão de deslocamento de saída máxima de degrau de 1,5 mV
- Saída de tensão de referência máxima de degrau de 4 mV
APLICAÇÕES
- Sensor de corrente
- Detecção de posição
- Detecção de rotação

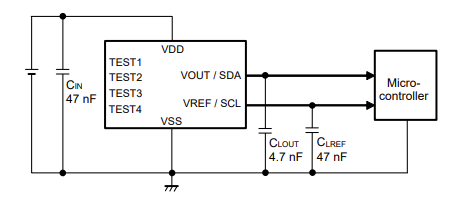

Na figura 3 temos um circuito típico de aplicação do datasheet.
Mais informações:
Leia mais: https://br.mouser.com/new/ablic/ablic-s-5611a-linear-hall-effect-sensor-ic/
