As chaves analógicas SPDT da Analog Devices Inc. ADG6436 Duplas consistem em um multiplexador analógico com duas chaves selecionáveis independentemente. Neste artigo analisamos este novo componente.

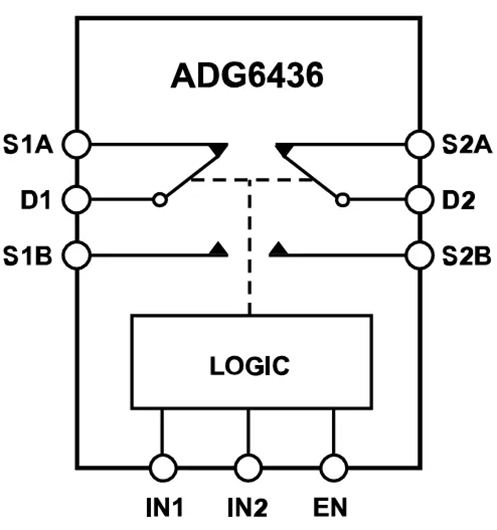

Conforme podemos ver pelo diagrama de blocos da figura 1, uma entrada EN desabilita todos os switches. Ambos os switches apresentam ação break-before-make, tornando-os adequados para aplicações multiplexadoras.
Quando habilitado, o ADG6436 conduz bidirecionalmente e suporta sinais de entrada de VSS para VDD - 2V. Com as chaves desabilitadas há o bloqueio dos sinais até os níveis de alimentação. As entradas digitais são compatíveis com lógica de 5V, 3,3V e 1,8V sem exigir uma alimentação lógica separada.
Sua resistência plana garante excelente linearidade e baixa distorção, o que é ideal para comutação de sinal de áudio.
O invólucro é mostrado na figura 2 com a pinagem. No datasheet as funções dos pinos são detalhadas.

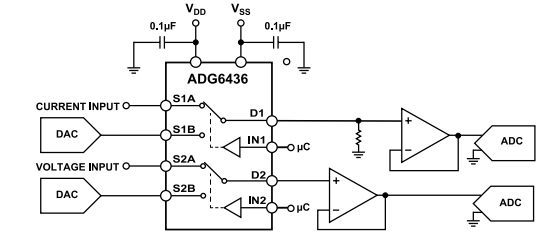

Na figura 3 temos um circuito para calibração na aquisição de dados.
Características:
- 0,5Ω RON baixo
- Alta corrente contínua de até 847mA
- 0,003Ω RON plana em toda a faixa de sinal
- THD de -109dB a 1kHz
- Equilíbrio aprimorado entre resistência e capacitância
- Baixa RON (0,5Ω) e CON (95pF)
- Compatibilidade lógica de 1,8 V, 3,3 V e 5 V
- Invólucro LFCSP de 16 condutores, 4 mm × 4 mm
- Compatível pino a pino com ADG5436 e ADG5436F
- Totalmente especificado em ±20 V e +36 V
- Operacional com fontes de alimentação assimétricas
- VSS para VDD - faixa de sinal analógico de 2 V
APLICAÇÕES
- Equipamento de teste automático
- Aquisição de dados
- Instrumentação
- Aviônica
- Comutação de áudio e vídeo
- Sistemas de comunicação
- Substituição de relé
A Analog Devices Inc. possui uma placa de avaliação que pode ser acessada pelo link onde também encontramos informações adicionais sobre esse componente, incluindo o datasheet.
