Um tipo de aplicação importante na eletrônica moderna é a formada por um Interruptor Analógico de dois canais multiplexador. O componente da Texas Instruments que focalizamos em nosso artigo faz exatamente isso. Trataremos do TMUX121 da Texas Instruments, um comutador bidirecional de 2 canais 2:1. Utilizamos documentação do fabricante e da Mouser Electronics que podem ser acessadas pelo link no final do artigo.
O comutador analógico 2:1 de 2 canais TMUX121 da Texas Instrument é um comutador bidirecional de 2 canais e 2:1 (SPDT) de alto desempenho que suporta sinais diferenciais e de terminação única. O TMUX121 é um switch analógico passivo com proteção contra desligamento, forçando todos os pinos de E/S a estarem no modo de alta impedância quando a alimentação não está no pino VDD.
Os pinos de seleção e habilitação do TMUX121 são compatíveis com tensão de controle de 1,8 V e 3,3 V, permitindo que eles tenham interface direta com E/S de uso geral (GPIO) de processadores de baixa tensão. Esse recurso e a baixa resistência e baixa capacitância do dispositivo tornam o TMUX121 uma excelente escolha para suportar a comutação de uma ampla gama de padrões de protocolo de comunicação de sinais digitais e analógicos, incluindo padrões de alta velocidade como I3C.

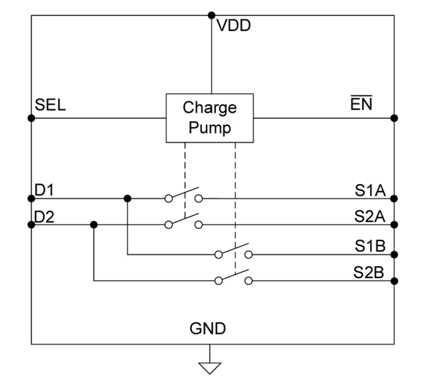

Na figura 1 temos o diagrama funcional desse componente.
O Texas Instruments TMUX121 vem em um pequeno pacote UQFN de 10 pinos com apenas 1,8 mm × 1,4 mm, tornando-o útil quando a área do PCB é limitada. Esse invólucro é mostrado na figura 2.
No datasheet são detalhadas as funções dos pinos.
Características
• Compatível com sinais I3C de alta velocidade
• Características do switch de alto desempenho:
– Largura de banda (–3 dB): 3,0 GHz
– RON (típico): 3 Ω
– CON (típico): 1,7 pF
– TPD (típico): 60 ps
– TSWEK (típico): 2 ps
• Baixo consumo de corrente: 12 µA (típico)
• Características especiais:
– A proteção IPOFF evita fuga de corrente em
Estado desligado
– Entradas de controle compatíveis com 1,8 V e 3,3 V (SEL, EN)
• Tensão de alimentação de 3,3 V
• Faixa de temperatura industrial: –40 a 125°C
• Compacto de 10 pinos 1,4 mm × 1,8 mm, pacote UQFN
Aplicações
• I3C (SenseWire)
• 3C e I2C Comutação periférica 3C e I2C
• Servidores
• Fone: smartphone
• Notebook
• Tablet: multimídia
• Ponto de venda eletrônico
• Instrumentação de campo
• Monitor portátil
Link para informações através da Mouser Electronics:
https://br.mouser.com/new/texas-instruments/ti-tmux121-analog-switch/
